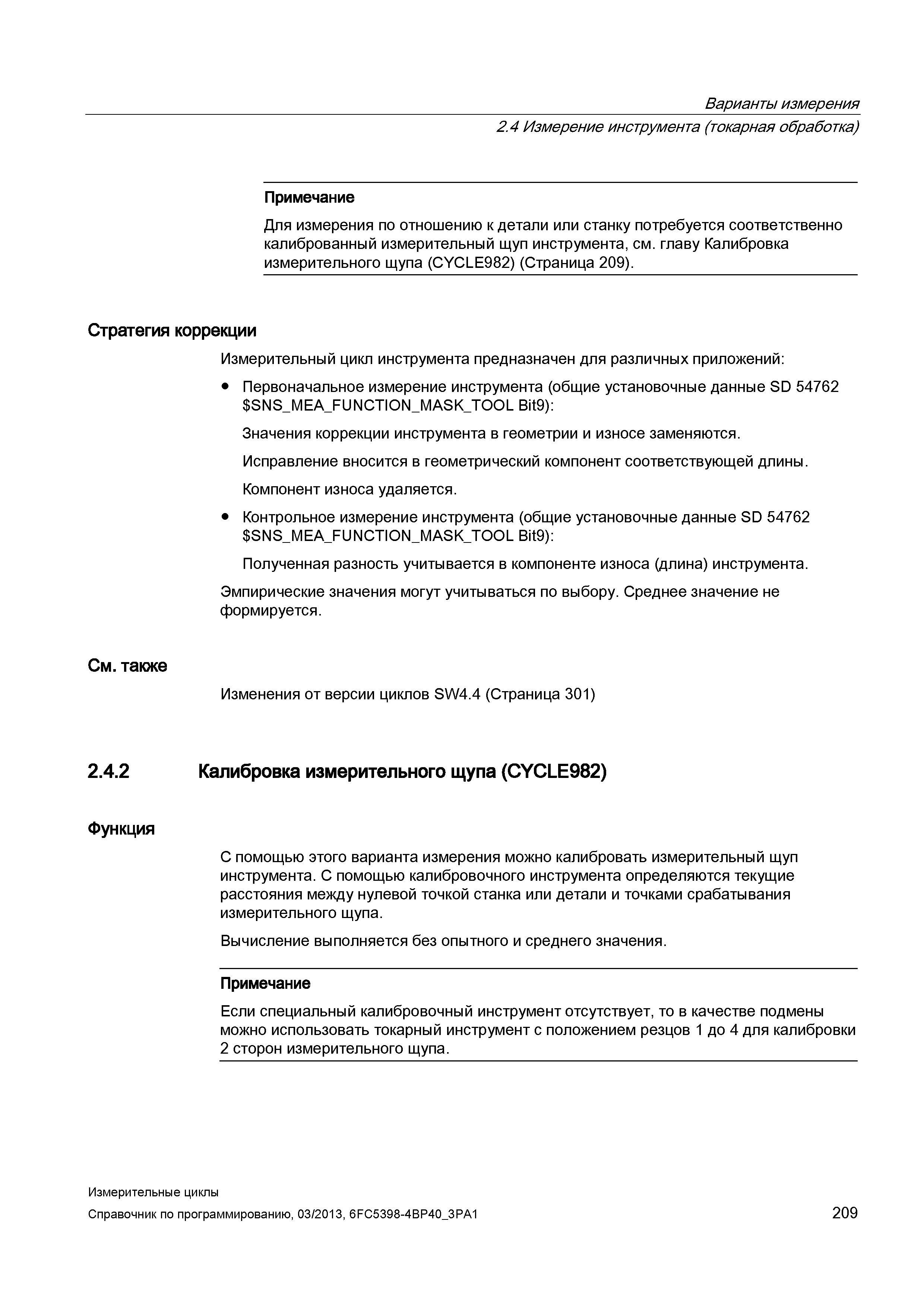

Варианты измерения 2.4 Измерение инструмента (токарная обработка) Примечание Для измерения по отношению к детали или станку потребуется соответственно калиброванный измерительный щуп инструмента, см. главу Калибровка измерительного щупа (CYCLE982) (Страница 209). Стратегия коррекции Измерительный цикл инструмента предназначен для различных приложений: Первоначальное измерение инструмента (общие установочные данные SD 54762 SNS_MEA_FUNCTION_MASK_TOOL Bit9): Значения коррекции инструмента в геометрии и износе заменяются. Исправление вносится в геометрический компонент соответствующей длины. Компонент износа удаляется. Контрольное измерение инструмента (общие установочные данные SD 54762 SNS_MEA_FUNCTION_MASK_TOOL Bit9): Полученная разность учитывается в компоненте износа (длина) инструмента. Эмпирические значения могут учитываться по выбору. Среднее значение не формируется. См. также Изменения от версии циклов SW4.4 (Страница 301) 2.4.2 Калибровка измерительного щупа (CYCLE982) Функция С помощью этого варианта измерения можно калибровать измерительный щуп инструмента. С помощью калибровочного инструмента определяются текущие расстояния между нулевой точкой станка или детали и точками срабатывания измерительного щупа. Вычисление выполняется без опытного и среднего значения. Примечание Если специальный калибровочный инструмент отсутствует, то в качестве подмены можно использовать токарный инструмент с положением резцов 1 до 4 для калибровки 2 сторон измерительного щупа. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 209
