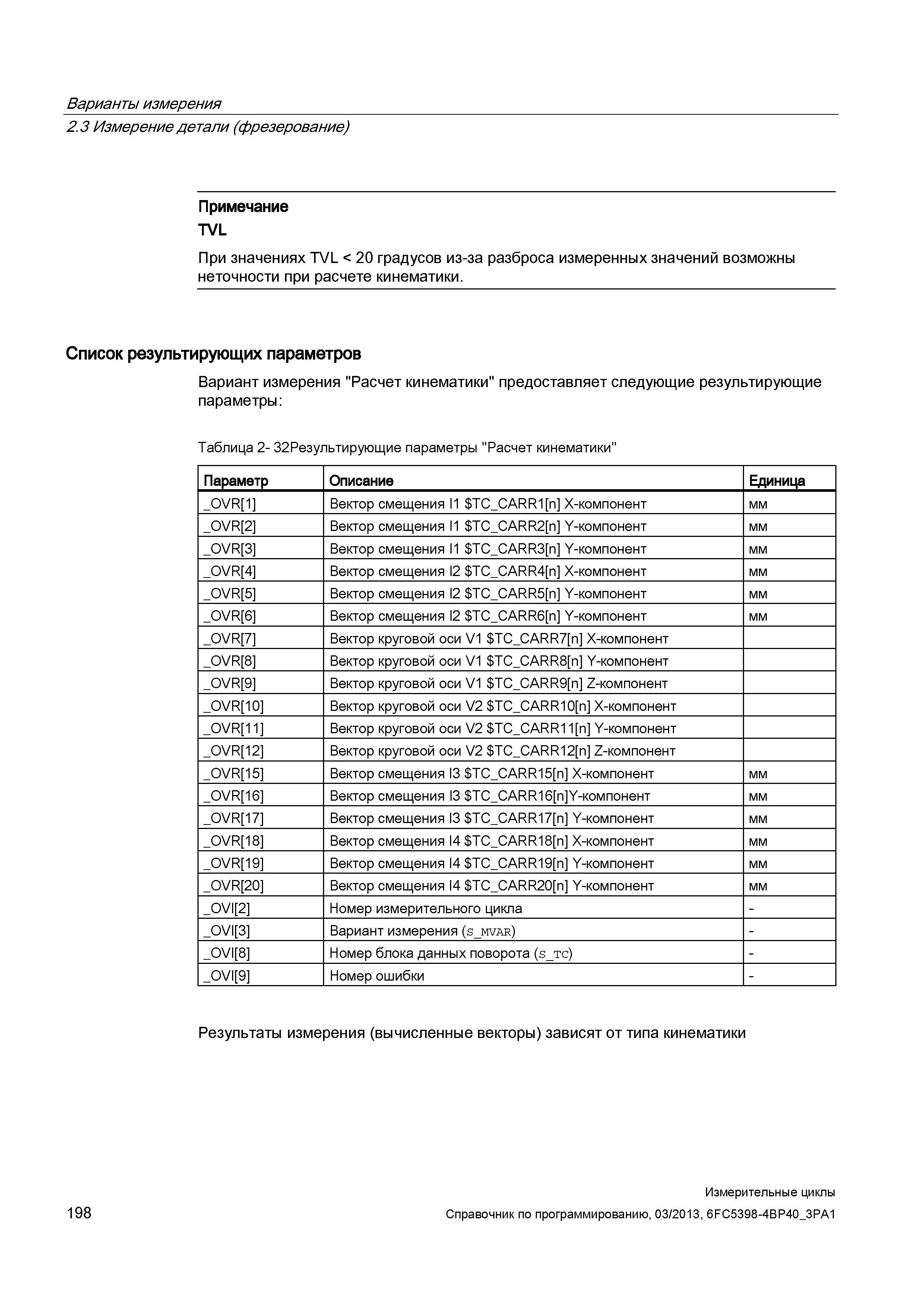

Варианты измерения 2.3 Измерение детали (фрезерование) Примечание TVL При значениях TVL < 20 градусов из-за разброса измеренных значений возможны неточности при расчете кинематики. Список результирующих параметров Вариант измерения "Расчет кинематики" предоставляет следующие результирующие параметры: Таблица 2- 32Результирующие параметры "Расчет кинематики" Параметр Описание Единица _OVR 1 Вектор смещения I1 TC_CARR1 n X-компонент мм _OVR 2 Вектор смещения I1 TC_CARR2 n Y-компонент мм _OVR 3 Вектор смещения I1 TC_CARR3 n Y-компонент мм _OVR 4 Вектор смещения I2 TC_CARR4 n X-компонент мм _OVR 5 Вектор смещения I2 TC_CARR5 n Y-компонент мм _OVR 6 Вектор смещения I2 TC_CARR6 n Y-компонент мм _OVR 7 Вектор круговой оси V1 TC_CARR7 n X-компонент _OVR 8 Вектор круговой оси V1 TC_CARR8 n Y-компонент _OVR 9 Вектор круговой оси V1 TC_CARR9 n Z-компонент _0VR 10 Вектор круговой оси V2 TC_CARR10 n X-компонент _OVR 11 Вектор круговой оси V2 TC_CARR11 n Y-компонент _OVR 12 Вектор круговой оси V2 TC_CARR12 n Z-компонент _OVR 15 Вектор смещения I3 TC_CARR15 n X-компонент мм _OVR 16 Вектор смещения I3 TC_CARR16 n Y-компонент мм _OVR 17 Вектор смещения I3 TC_CARR17 n Y-компонент мм _OVR 18 Вектор смещения I4 TC_CARR18 n X-компонент мм _OVR 19 Вектор смещения I4 TC_CARR19 n Y-компонент мм _0VR 20 Вектор смещения I4 TC_CARR20 n Y-компонент мм _OVI 2 Номер измерительного цикла - _OVI 3 Вариант измерения (s_mvar) - _OVI 8 Номер блока данных поворота (s_tc) - _OVI 9 Номер ошибки - Результаты измерения (вычисленные векторы) зависят от типа кинематики 198 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
