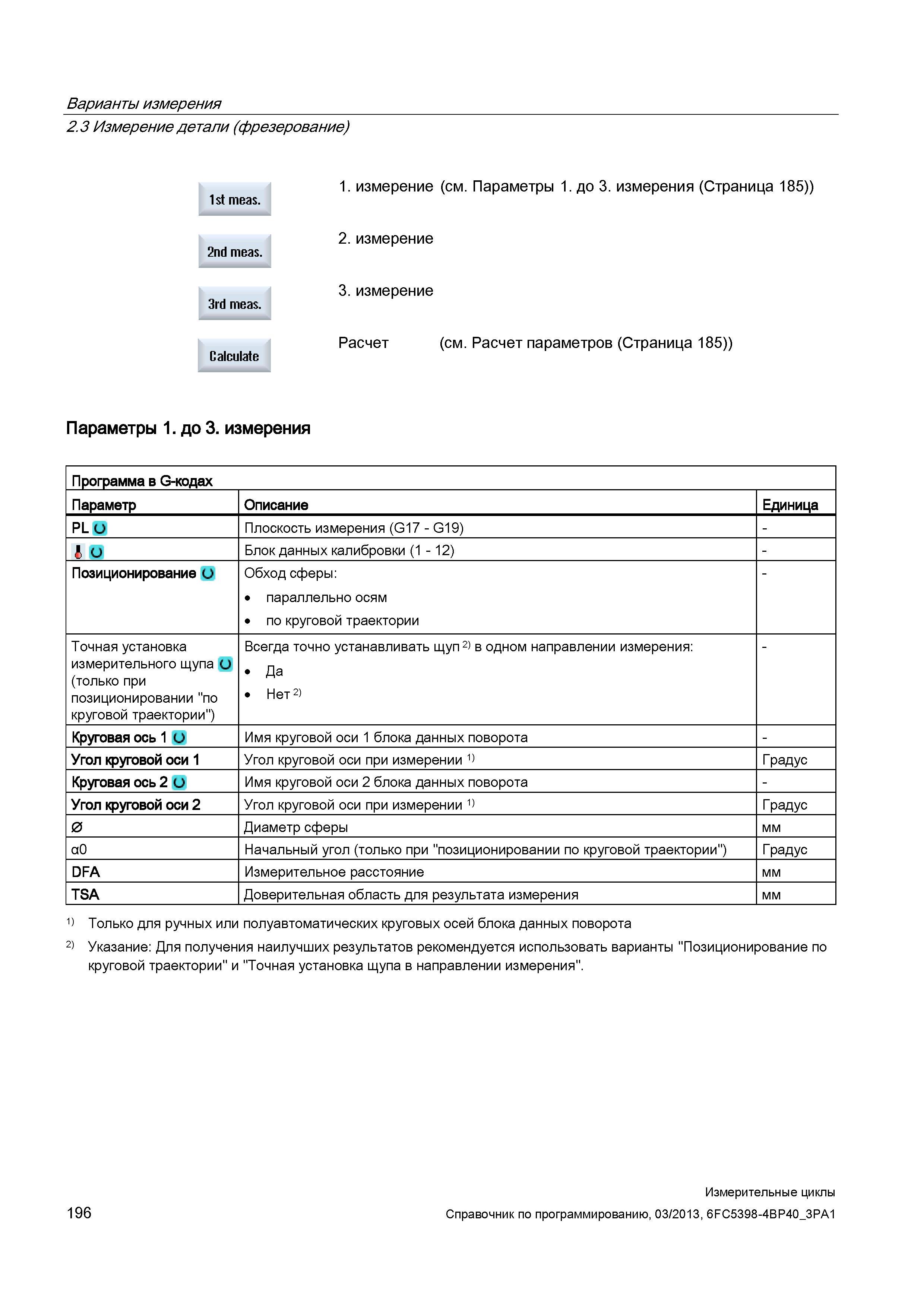

196 Руководство SIEMENS SINUMERIK 2013 840D sl / 828D Программирование измерительных циклов Стр.196

Руководство SIEMENS 2013 840D Измерительные циклы Стр. 196 0196 Lab2u

Варианты измерения 2.3 Измерение детали (фрезерование) 1. измерение (см. Параметры 1. до 3. измерения (Страница 185)) 1st meas. 2. измерение 2nd meas. 3. измерение 3rd meas. Расчет (см. Расчет параметров (Страница 185)) Calculate Параметры 1. до 3. измерения Программа в G-кодах Параметр Описание Единица PL и Плоскость измерения (G17 - G19) - С- с Блок данных калибровки (1 - 12) - Позиционирование О Обход сферы: параллельно осям по круговой траектории Точная установка измерительного щупа О (только при позиционировании "по круговой траектории") Всегда точно устанавливать щуп 2) в одном направлении измерения: Да Нет 2) Круговая ось 1 О Имя круговой оси 1 блока данных поворота - Угол круговой оси 1 Угол круговой оси при измерении 1) Г радус Круговая ось 2 о Имя круговой оси 2 блока данных поворота - Угол круговой оси 2 Угол круговой оси при измерении 1) Г радус 0 Диаметр сферы мм а0 Начальный угол (только при "позиционировании по круговой траектории") Градус DFA Измерительное расстояние мм TSA Доверительная область для результата измерения мм 1) Только для ручных или полуавтоматических круговых осей блока данных поворота 2) Указание: Для получения наилучших результатов рекомендуется использовать варианты "Позиционирование по круговой траектории" и "Точная установка щупа в направлении измерения". 196 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
