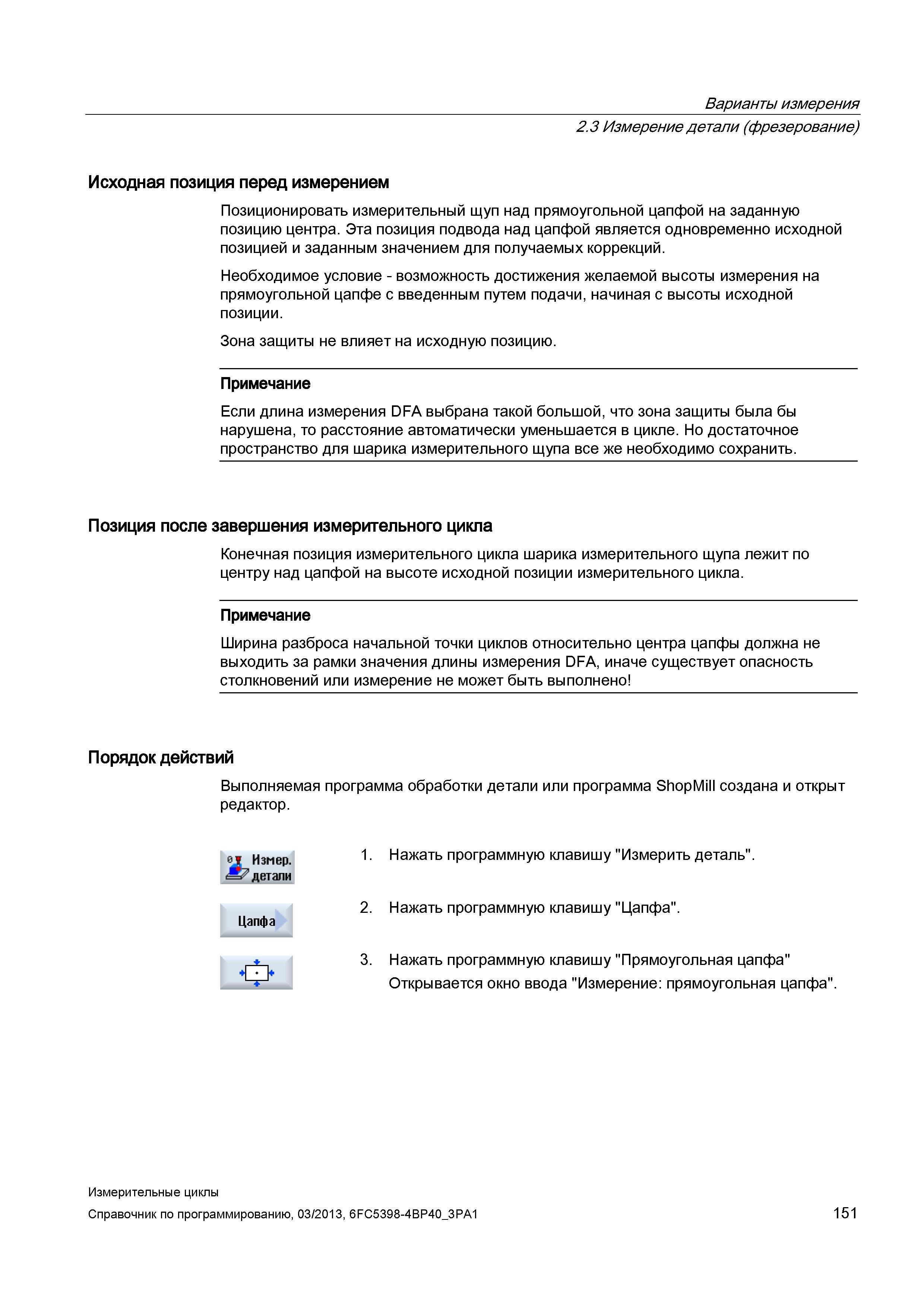

151 Руководство SIEMENS SINUMERIK 2013 840D sl / 828D Программирование измерительных циклов Стр.151

Руководство SIEMENS 2013 840D Измерительные циклы Стр. 151 0151 Lab2u

Варианты измерения 2.3 Измерение детали (фрезерование) Исходная позиция перед измерением Позиционировать измерительный щуп над прямоугольной цапфой на заданную позицию центра. Эта позиция подвода над цапфой является одновременно исходной позицией и заданным значением для получаемых коррекций. Необходимое условие - возможность достижения желаемой высоты измерения на прямоугольной цапфе с введенным путем подачи, начиная с высоты исходной позиции. Зона защиты не влияет на исходную позицию. Примечание Если длина измерения DFA выбрана такой большой, что зона защиты была бы нарушена, то расстояние автоматически уменьшается в цикле. Но достаточное пространство для шарика измерительного щупа все же необходимо сохранить. Позиция после завершения измерительного цикла Конечная позиция измерительного цикла шарика измерительного щупа лежит по центру над цапфой на высоте исходной позиции измерительного цикла. Примечание Ширина разброса начальной точки циклов относительно центра цапфы должна не выходить за рамки значения длины измерения DFA, иначе существует опасность столкновений или измерение не может быть выполнено Порядок действий Выполняемая программа обработки детали или программа ShopMill создана и открыт редактор. Ф 1. Нажать программную клавишу "Измерить деталь". 2. Нажать программную клавишу "Цапфа". 3. Нажать программную клавишу "Прямоугольная цапфа" Открывается окно ввода "Измерение: прямоугольная цапфа". Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 151
