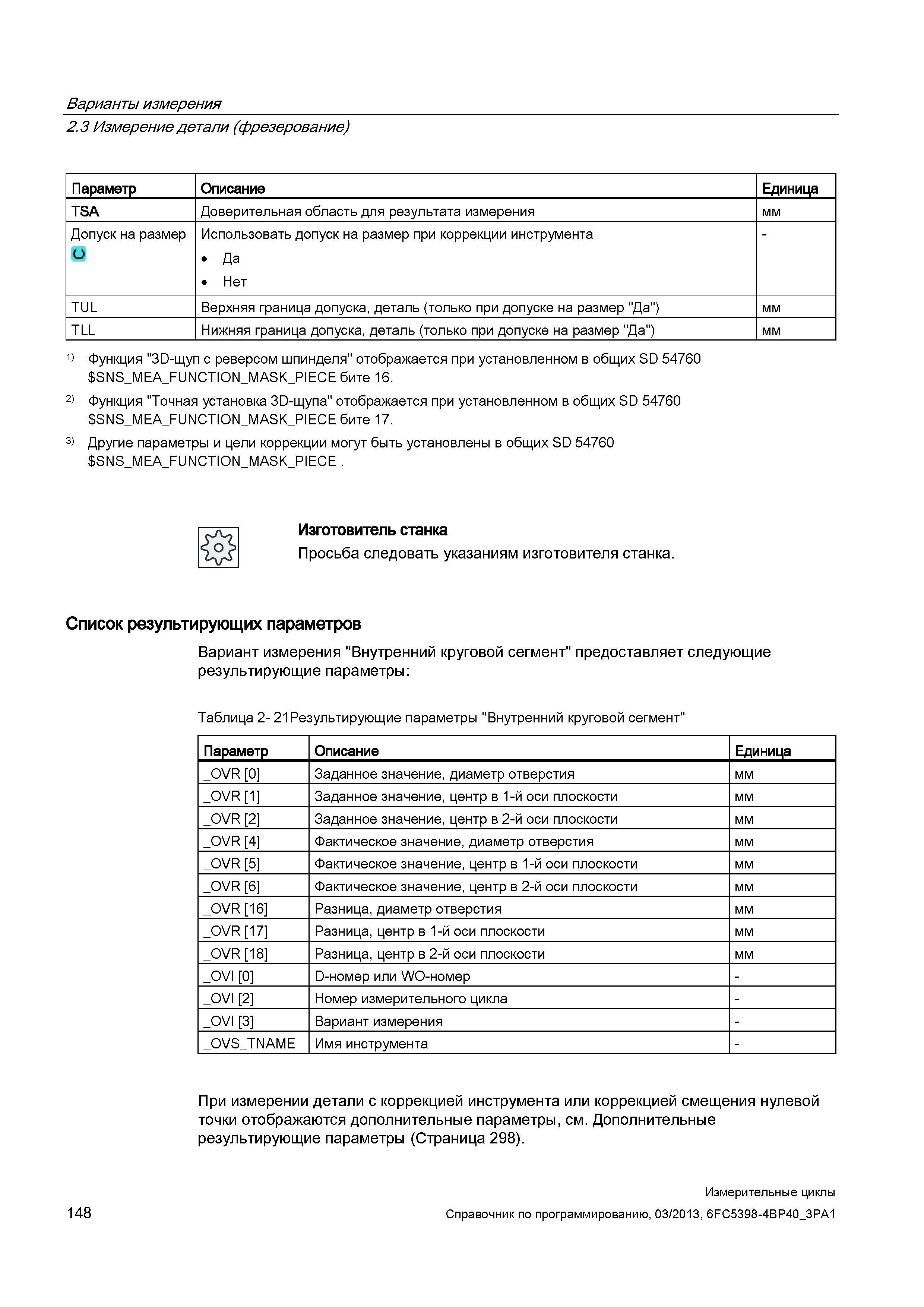

Варианты измерения 2.3 Измерение детали (фрезерование) Параметр Описание Единица TSA Доверительная область для результата измерения мм Допуск на размер и Использовать допуск на размер при коррекции инструмента Да Нет TUL Верхняя граница допуска, деталь (только при допуске на размер "Да") мм TLL Нижняя граница допуска, деталь (только при допуске на размер "Да") мм 1) Функция "SD-щуп с реверсом шпинделя" отображается при установленном в общих SD 54760 SNS_MEA_FUNCTION_MASK_PIECE бите 16. 2) Функция "Точная установка SD-щупа" отображается при установленном в общих SD 54760 SNS_MEA_FUNCTION_MASK_PIECE бите 17. S) Другие параметры и цели коррекции могут быть установлены в общих SD 54760 SNS_MEA_FUNCTION_MASK_PIECE Изготовитель станка Просьба следовать указаниям изготовителя станка. Список результирующих параметров Вариант измерения "Внутренний круговой сегмент" предоставляет следующие результирующие параметры: Таблица 2- 21 Результирующие параметры "Внутренний круговой сегмент" Параметр Описание Единица _OVR 0 Заданное значение, диаметр отверстия мм _OVR 1 Заданное значение, центр в 1-й оси плоскости мм _OVR 2 Заданное значение, центр в 2-й оси плоскости мм _OVR 4 Фактическое значение, диаметр отверстия мм _OVR 5 Фактическое значение, центр в 1-й оси плоскости мм _OVR 6 Фактическое значение, центр в 2-й оси плоскости мм _OVR 16 Разница, диаметр отверстия мм _OVR 17 Разница, центр в 1-й оси плоскости мм _OVR 18 Разница, центр в 2-й оси плоскости мм _OVI 0 D-номер или WO-номер - _OVI 2 Номер измерительного цикла - _OVI S Вариант измерения - _OVS_TNAME Имя инструмента - При измерении детали с коррекцией инструмента или коррекцией смещения нулевой точки отображаются дополнительные параметры, см. Дополнительные результирующие параметры (Страница 298). 148 Измерительные циклы Справочник по программированию, 0S/201S, 6FC5398-4BP40_3PA1
