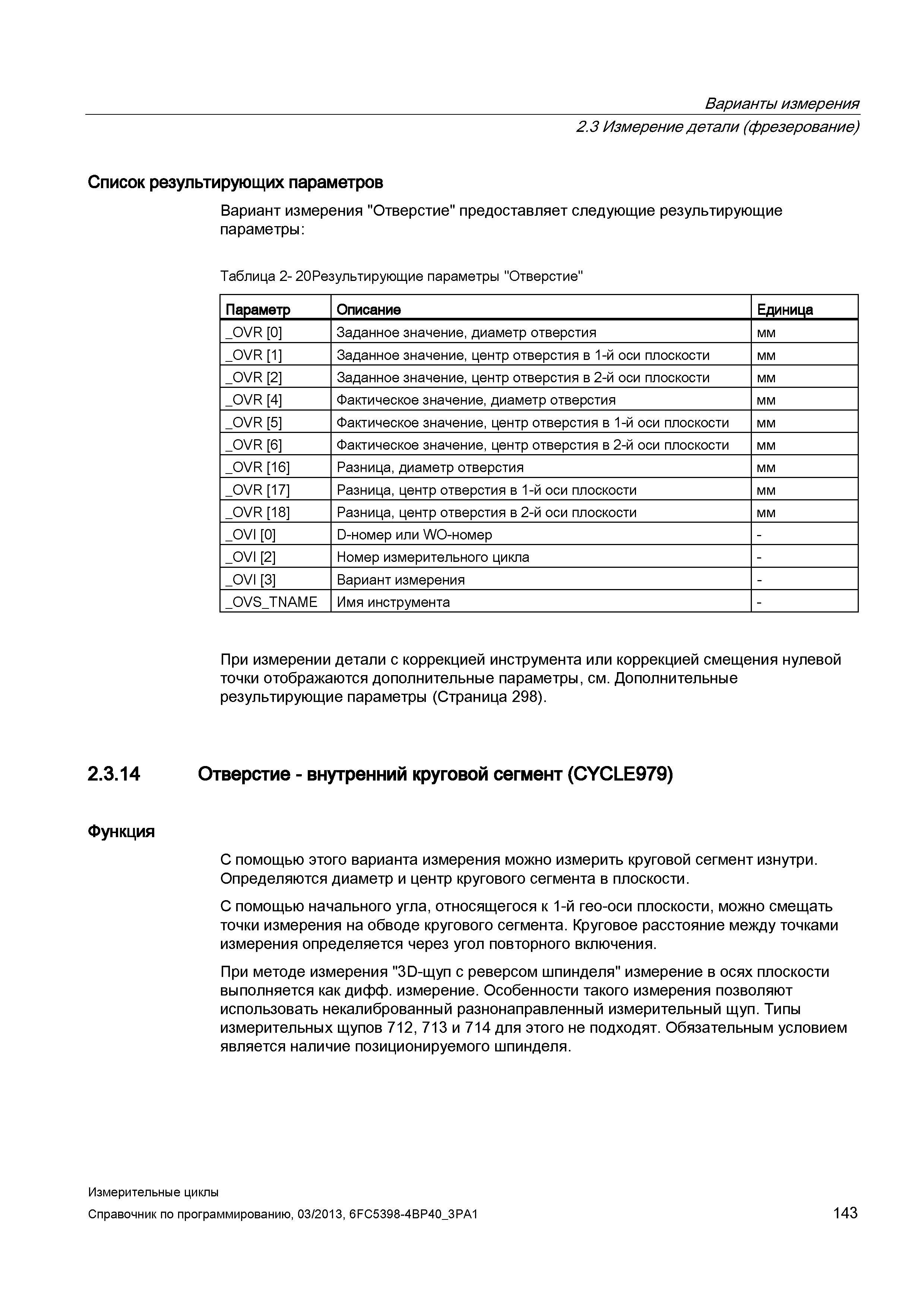

143 Руководство SIEMENS SINUMERIK 2013 840D sl / 828D Программирование измерительных циклов Стр.143

Руководство SIEMENS 2013 840D Измерительные циклы Стр. 143 0143 Lab2u

Варианты измерения 2.3 Измерение детали (фрезерование) Список результирующих параметров Вариант измерения "Отверстие" предоставляет следующие результирующие параметры: Таблица 2- 20Результирующие параметры "Отверстие" Параметр Описание Единица _OVR 0 Заданное значение, диаметр отверстия мм _OVR 1 Заданное значение, центр отверстия в 1-й оси плоскости мм _OVR 2 Заданное значение, центр отверстия в 2-й оси плоскости мм _OVR 4 Фактическое значение, диаметр отверстия мм _OVR 5 Фактическое значение, центр отверстия в 1-й оси плоскости мм _OVR 6 Фактическое значение, центр отверстия в 2-й оси плоскости мм _OVR 16 Разница, диаметр отверстия мм _OVR 17 Разница, центр отверстия в 1-й оси плоскости мм _OVR 18 Разница, центр отверстия в 2-й оси плоскости мм _OVI 0 D-номер или WO-номер - _OVI 2 Номер измерительного цикла - _OVI 3 Вариант измерения - _OVS_TNAME Имя инструмента - При измерении детали с коррекцией инструмента или коррекцией смещения нулевой точки отображаются дополнительные параметры, см. Дополнительные результирующие параметры (Страница 298). 2.3.14 Отверстие - внутренний круговой сегмент (CYCLE979) Функция С помощью этого варианта измерения можно измерить круговой сегмент изнутри. Определяются диаметр и центр кругового сегмента в плоскости. С помощью начального угла, относящегося к 1-й гео-оси плоскости, можно смещать точки измерения на обводе кругового сегмента. Круговое расстояние между точками измерения определяется через угол повторного включения. При методе измерения "SD-щуп с реверсом шпинделя" измерение в осях плоскости выполняется как дифф. измерение. Особенности такого измерения позволяют использовать некалиброванный разнонаправленный измерительный щуп. Типы измерительных щупов 712, 713 и 714 для этого не подходят. Обязательным условием является наличие позиционируемого шпинделя. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 143
