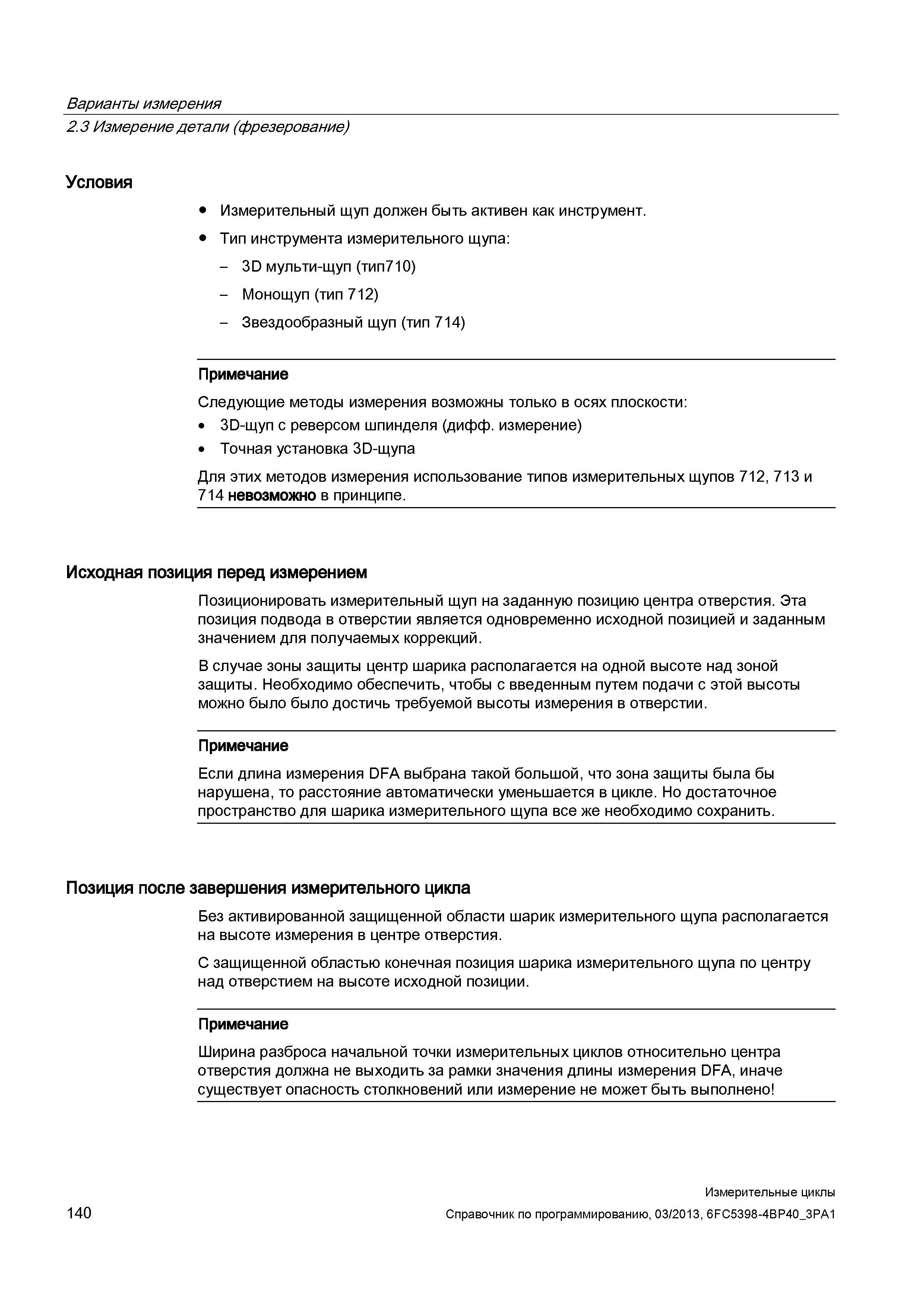

Варианты измерения 2.3 Измерение детали (фрезерование) Условия Измерительный щуп должен быть активен как инструмент. Тип инструмента измерительного щупа: - 3D мульти-щуп (тип710) - Монощуп (тип 712) - Звездообразный щуп (тип 714) Примечание Следующие методы измерения возможны только в осях плоскости: 3D-щуп с реверсом шпинделя (дифф. измерение) Точная установка 3D-щупа Для этих методов измерения использование типов измерительных щупов 712, 713 и 714 невозможно в принципе. Исходная позиция перед измерением Позиционировать измерительный щуп на заданную позицию центра отверстия. Эта позиция подвода в отверстии является одновременно исходной позицией и заданным значением для получаемых коррекций. В случае зоны защиты центр шарика располагается на одной высоте над зоной защиты. Необходимо обеспечить, чтобы с введенным путем подачи с этой высоты можно было было достичь требуемой высоты измерения в отверстии. Примечание Если длина измерения DFA выбрана такой большой, что зона защиты была бы нарушена, то расстояние автоматически уменьшается в цикле. Но достаточное пространство для шарика измерительного щупа все же необходимо сохранить. Позиция после завершения измерительного цикла Без активированной защищенной области шарик измерительного щупа располагается на высоте измерения в центре отверстия. С защищенной областью конечная позиция шарика измерительного щупа по центру над отверстием на высоте исходной позиции. Примечание Ширина разброса начальной точки измерительных циклов относительно центра отверстия должна не выходить за рамки значения длины измерения DFA, иначе существует опасность столкновений или измерение не может быть выполнено 140 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
