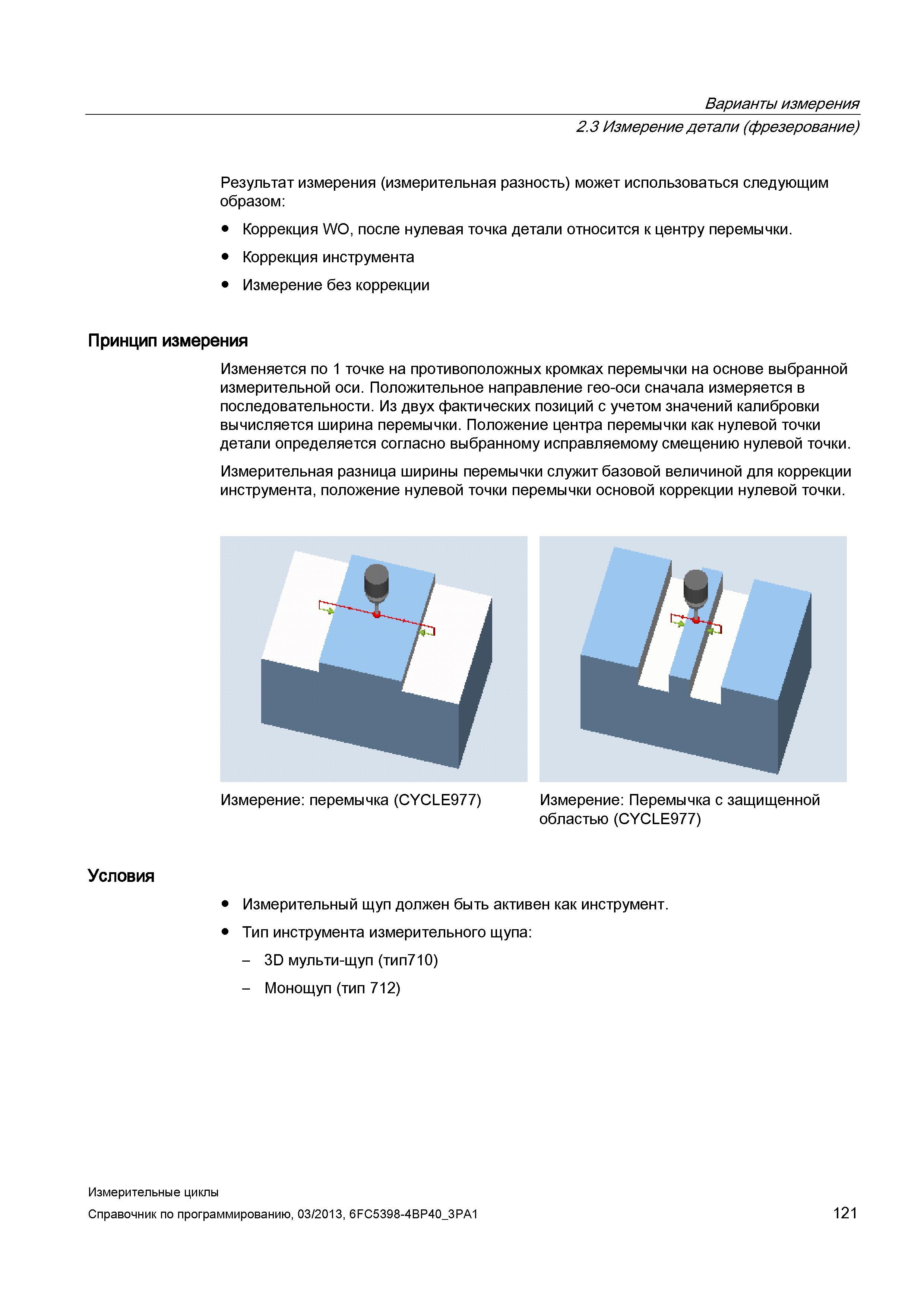

Варианты измерения 2.3 Измерение детали (фрезерование) Результат измерения (измерительная разность) может использоваться следующим образом: Коррекция WO, после нулевая точка детали относится к центру перемычки. Коррекция инструмента Измерение без коррекции Принцип измерения Изменяется по 1 точке на противоположных кромках перемычки на основе выбранной измерительной оси. Положительное направление гео-оси сначала измеряется в последовательности. Из двух фактических позиций с учетом значений калибровки вычисляется ширина перемычки. Положение центра перемычки как нулевой точки детали определяется согласно выбранному исправляемому смещению нулевой точки. Измерительная разница ширины перемычки служит базовой величиной для коррекции инструмента, положение нулевой точки перемычки основой коррекции нулевой точки. Измерение: перемычка (CYCLE977) Измерение: Перемычка с защищенной областью (CYCLE977) Условия Измерительный щуп должен быть активен как инструмент. Тип инструмента измерительного щупа: - 3D мульти-щуп (тип710) - Монощуп (тип 712) Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 121
