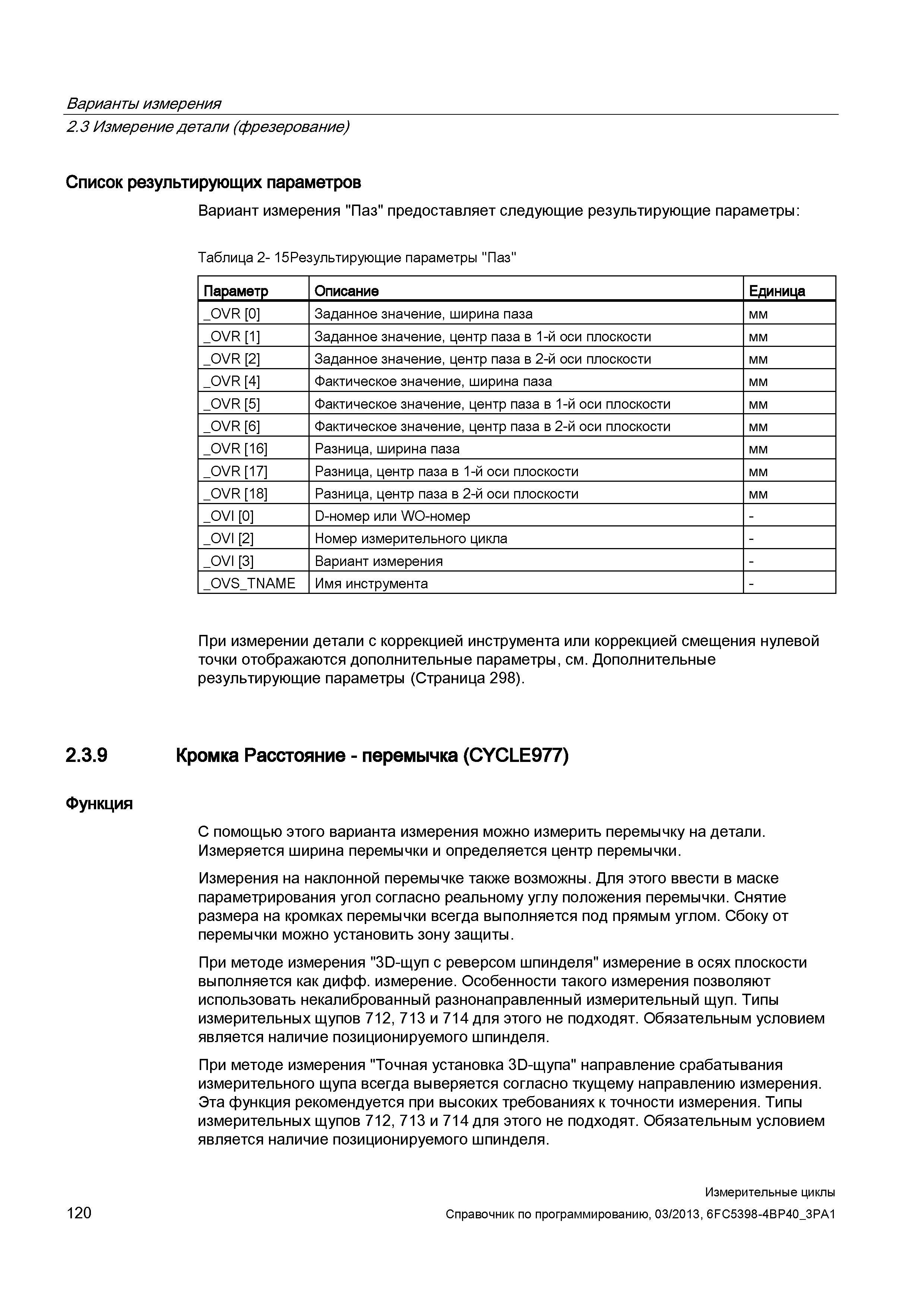

Варианты измерения 2.3 Измерение детали (фрезерование) Список результирующих параметров Вариант измерения "Паз" предоставляет следующие результирующие параметры: Таблица 2- 15Результирующие параметры "Паз" Параметр Описание Единица _OVR 0 Заданное значение, ширина паза мм _OVR 1 Заданное значение, центр паза в 1-й оси плоскости мм _OVR 2 Заданное значение, центр паза в 2-й оси плоскости мм _OVR 4 Фактическое значение, ширина паза мм _OVR 5 Фактическое значение, центр паза в 1-й оси плоскости мм _OVR 6 Фактическое значение, центр паза в 2-й оси плоскости мм _OVR 16 Разница, ширина паза мм _OVR 17 Разница, центр паза в 1-й оси плоскости мм _OVR 18 Разница, центр паза в 2-й оси плоскости мм _OVI 0 D-номер или WO-номер - _OVI 2 Номер измерительного цикла - _OVI 3 Вариант измерения - _OVS_TNAME Имя инструмента - При измерении детали с коррекцией инструмента или коррекцией смещения нулевой точки отображаются дополнительные параметры, см. Дополнительные результирующие параметры (Страница 298). 2.3.9 Кромка Расстояние - перемычка (CYCLE977) Функция С помощью этого варианта измерения можно измерить перемычку на детали. Измеряется ширина перемычки и определяется центр перемычки. Измерения на наклонной перемычке также возможны. Для этого ввести в маске параметрирования угол согласно реальному углу положения перемычки. Снятие размера на кромках перемычки всегда выполняется под прямым углом. Сбоку от перемычки можно установить зону защиты. При методе измерения "SD-щуп с реверсом шпинделя" измерение в осях плоскости выполняется как дифф. измерение. Особенности такого измерения позволяют использовать некалиброванный разнонаправленный измерительный щуп. Типы измерительных щупов 712, 713 и 714 для этого не подходят. Обязательным условием является наличие позиционируемого шпинделя. При методе измерения "Точная установка SD-щупа" направление срабатывания измерительного щупа всегда выверяется согласно ткущему направлению измерения. Эта функция рекомендуется при высоких требованиях к точности измерения. Типы измерительных щупов 712, 713 и 714 для этого не подходят. Обязательным условием является наличие позиционируемого шпинделя. Измерительные циклы 120 Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
