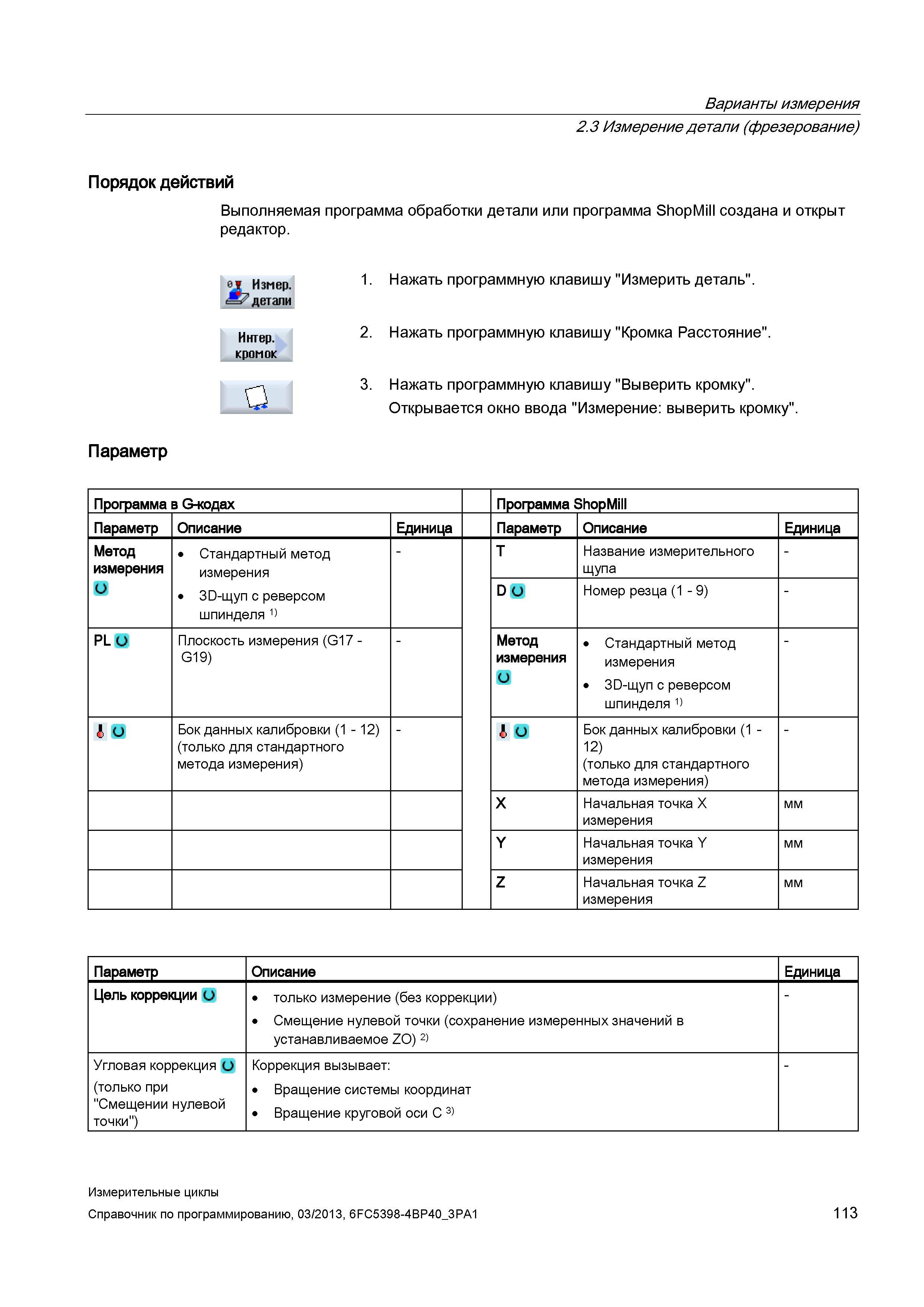

Варианты измерения 2.3 Измерение детали (фрезерование) Порядок действий Выполняемая программа обработки детали или программа ShopMill создана и открыт Параметр редактор. 1. Нажать программную клавишу "Измерить деталь". 2. Нажать программную клавишу "Кромка Расстояние". кромок О 3. Нажать программную клавишу "Выверить кромку". Открывается окно ввода "Измерение: выверить кромку". Программа в G-кодах Программа ShopMill Параметр Описание Единица Параметр Описание Единица Метод измерения О Стандартный метод измерения 3й-щуп с реверсом шпинделя 1) T Название измерительного щупа - D и Номер резца (1 - 9) - PL О Плоскость измерения (G17 -G19) Метод измерения и Стандартный метод измерения 3й-щуп с реверсом шпинделя 1) и Бок данных калибровки (1 - 12) (только для стандартного метода измерения) 1 и Бок данных калибровки (1 -12) (только для стандартного метода измерения) X Начальная точка X измерения мм Y Начальная точка Y измерения мм Z Начальная точка Z измерения мм Параметр Описание Единица Цель коррекции О только измерение (без коррекции) Смещение нулевой точки (сохранение измеренных значений в устанавливаемое ZO) 2) Угловая коррекция О (только при "Смещении нулевой точки") Коррекция вызывает: Вращение системы координат Вращение круговой оси C 3) Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 113
