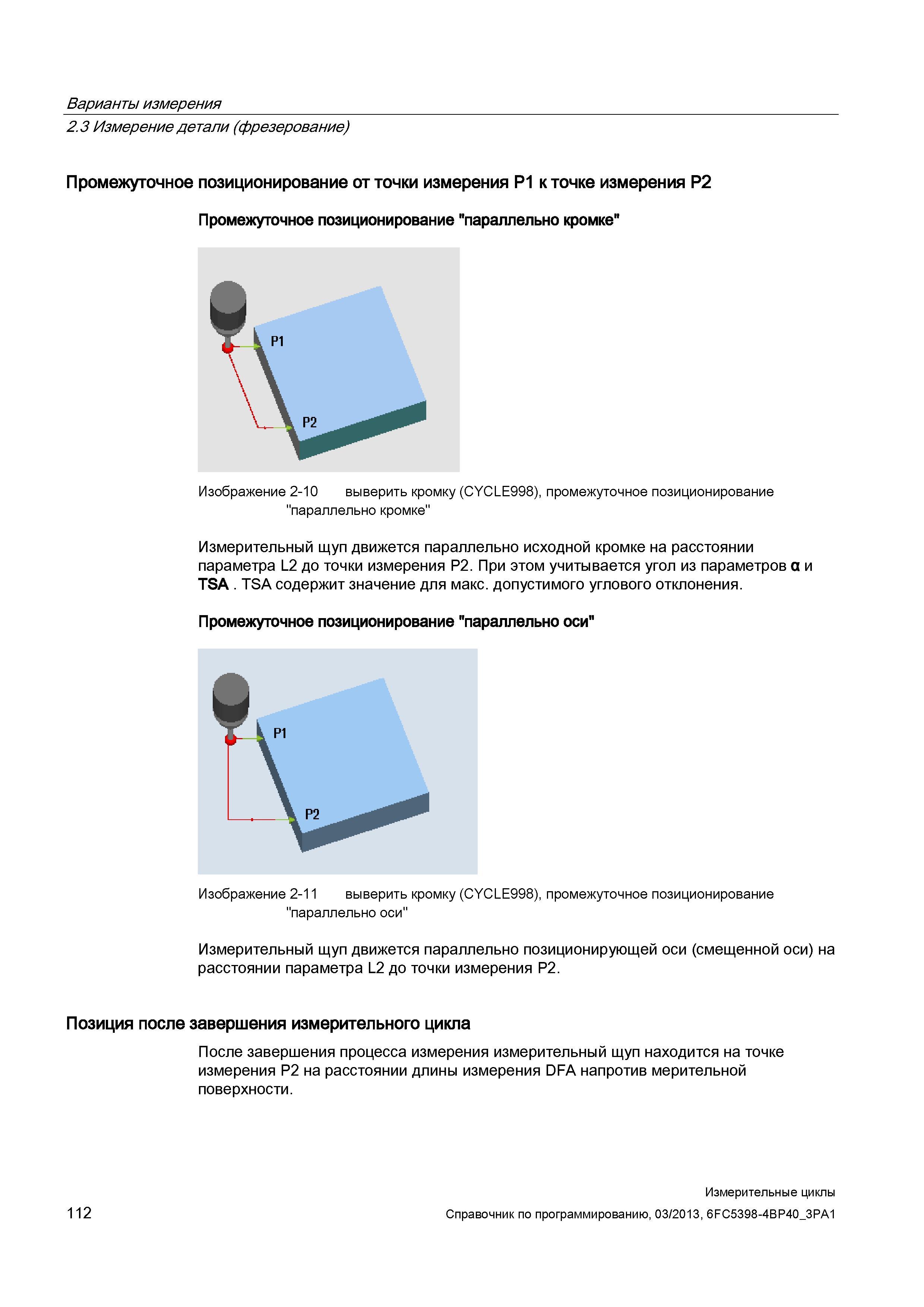

Варианты измерения 2.3 Измерение детали (фрезерование) Промежуточное позиционирование от точки измерения P1 к точке измерения P2 Промежуточное позиционирование "параллельно кромке" Изображение 2-10 выверить кромку (CYCLE998), промежуточное позиционирование "параллельно кромке" Измерительный щуп движется параллельно исходной кромке на расстоянии параметра L2 до точки измерения P2. При этом учитывается угол из параметров а и TSA TSA содержит значение для макс. допустимого углового отклонения. Промежуточное позиционирование "параллельно оси" Изображение 2-11 выверить кромку (CYCLE998), промежуточное позиционирование "параллельно оси" Измерительный щуп движется параллельно позиционирующей оси (смещенной оси) на расстоянии параметра L2 до точки измерения P2. Позиция после завершения измерительного цикла После завершения процесса измерения измерительный щуп находится на точке измерения Р2 на расстоянии длины измерения DFA напротив мерительной поверхности. 112 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
