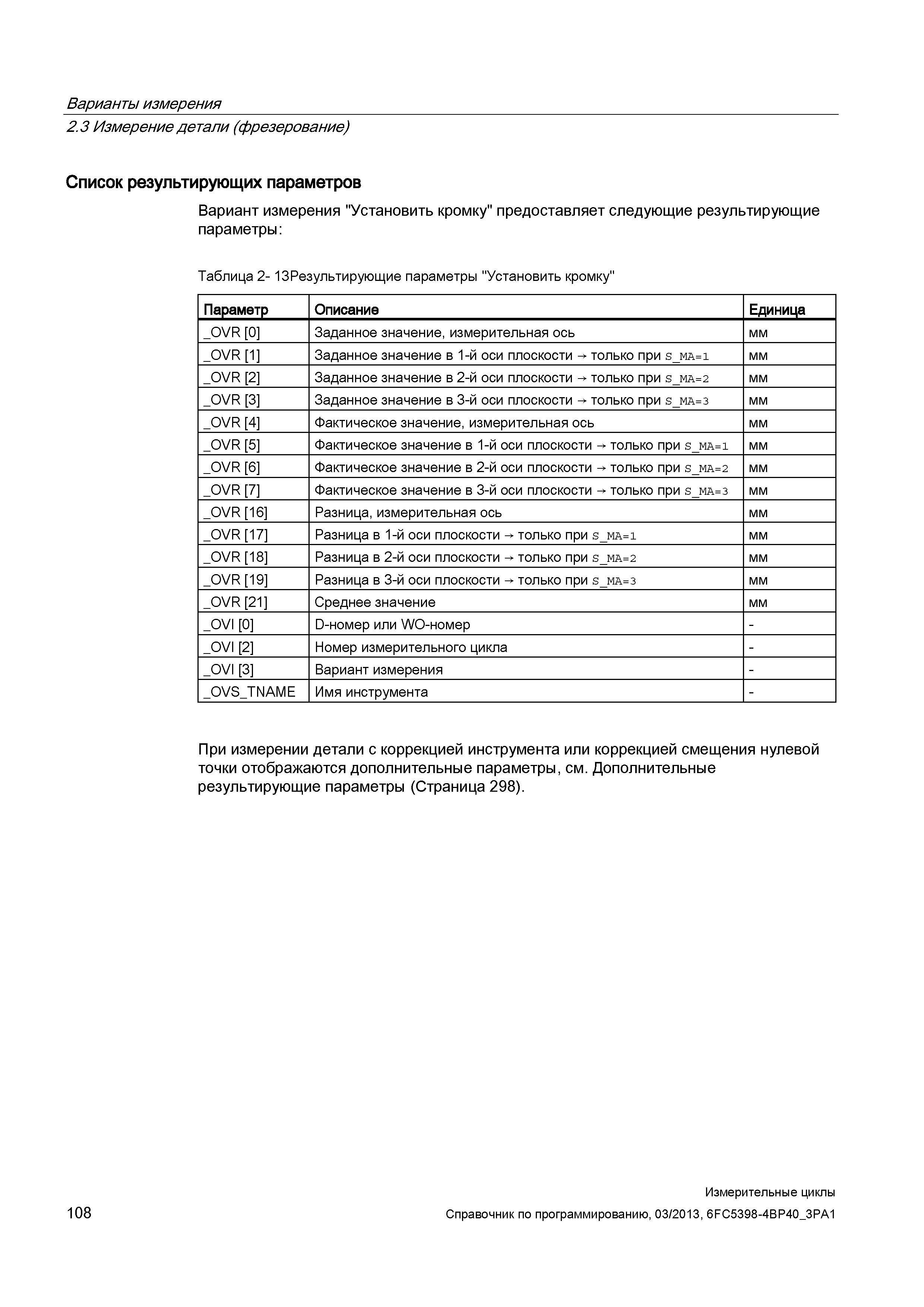

Варианты измерения 2.3 Измерение детали (фрезерование) Список результирующих параметров Вариант измерения "Установить кромку" предоставляет следующие результирующие параметры: Таблица 2- 13Результирующие параметры "Установить кромку" Параметр Описание Единица _OVR 0 Заданное значение, измерительная ось мм _OVR 1 Заданное значение в 1-й оси плоскости только при s_ma=i мм _OVR 2 Заданное значение в 2-й оси плоскости только при s_ma=2 мм _OVR 3 Заданное значение в 3-й оси плоскости только при s_ma=3 мм _OVR 4 Фактическое значение, измерительная ось мм _OVR 5 Фактическое значение в 1-й оси плоскости только при s_ma=i мм _OVR 6 Фактическое значение в 2-й оси плоскости только при s_ma=2 мм _OVR 7 Фактическое значение в 3-й оси плоскости только при s_ma=3 мм _OVR 16 Разница, измерительная ось мм _OVR 17 Разница в 1-й оси плоскости только при s_ma=i мм _OVR 18 Разница в 2-й оси плоскости только при s_ma=2 мм _OVR 19 Разница в 3-й оси плоскости только при s_ma=3 мм _OVR 21 Среднее значение мм _OVI 0 D-номер или WO-номер - _OVI 2 Номер измерительного цикла - _OVI 3 Вариант измерения - _OVS_TNAME Имя инструмента - При измерении детали с коррекцией инструмента или коррекцией смещения нулевой точки отображаются дополнительные параметры, см. Дополнительные результирующие параметры (Страница 298). 108 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
