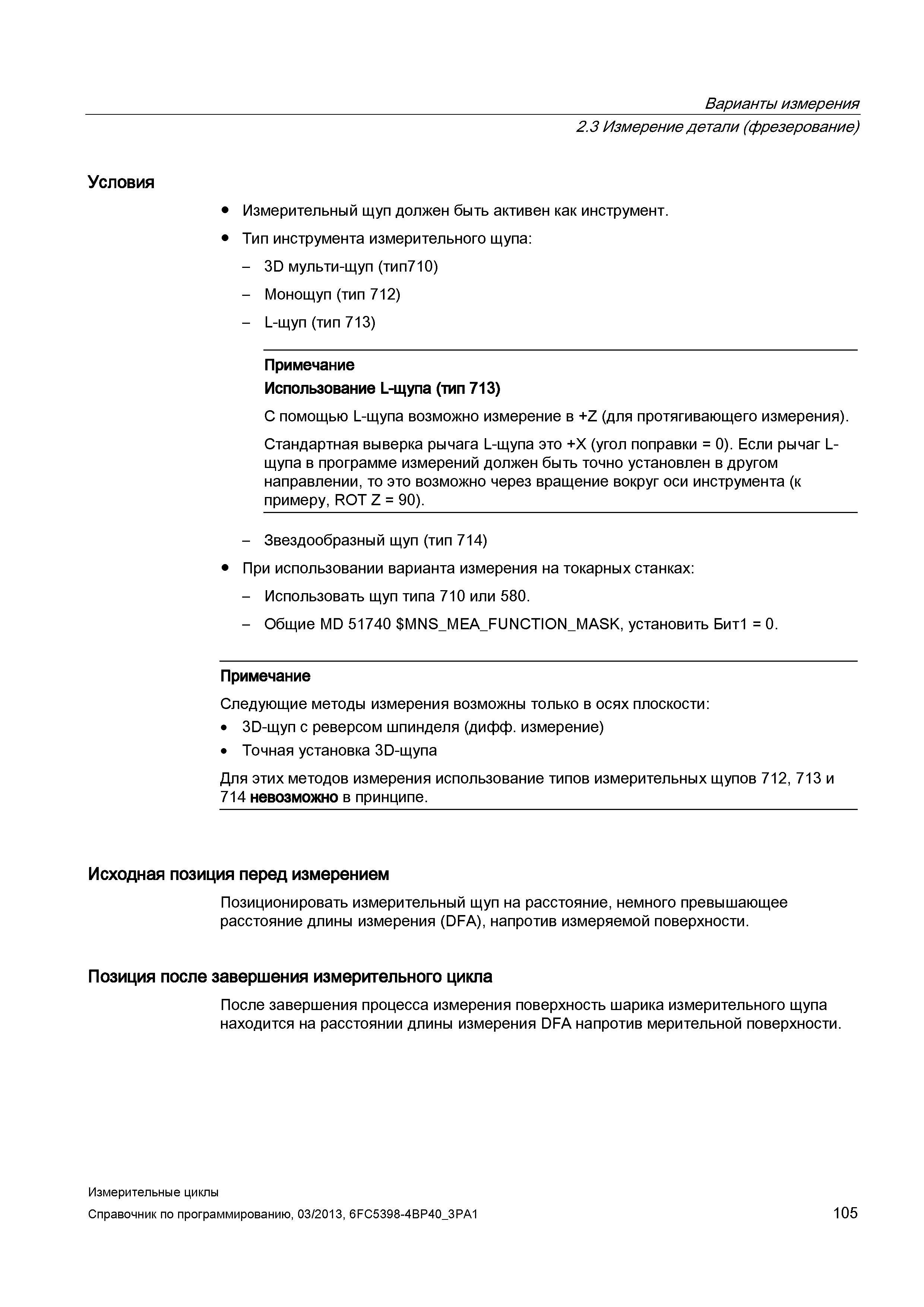

Варианты измерения 2.3 Измерение детали (фрезерование) Условия Измерительный щуп должен быть активен как инструмент. Тип инструмента измерительного щупа: - 3D мульти-щуп (тип710) - Монощуп (тип 712) - L-щуп (тип 713) Примечание Использование L-щупа (тип 713) С помощью L-щупа возможно измерение в +Z (для протягивающего измерения). Стандартная выверка рычага L-щупа это +X (угол поправки = 0). Если рычаг L-щупа в программе измерений должен быть точно установлен в другом направлении, то это возможно через вращение вокруг оси инструмента (к примеру, ROT Z = 90). - Звездообразный щуп (тип 714) При использовании варианта измерения на токарных станках: - Использовать щуп типа 710 или 580. - Общие MD 51740 MNS_MEA_FUNCTION_MASK, установить Бит1 = 0. Примечание Следующие методы измерения возможны только в осях плоскости: 3D-щуп с реверсом шпинделя (дифф. измерение) Точная установка 3D-щупа Для этих методов измерения использование типов измерительных щупов 712, 713 и 714 невозможно в принципе. Исходная позиция перед измерением Позиционировать измерительный щуп на расстояние, немного превышающее расстояние длины измерения (DFA), напротив измеряемой поверхности. Позиция после завершения измерительного цикла После завершения процесса измерения поверхность шарика измерительного щупа находится на расстоянии длины измерения DFA напротив мерительной поверхности. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 105
