853 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.849

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 849 0853 Lab2u

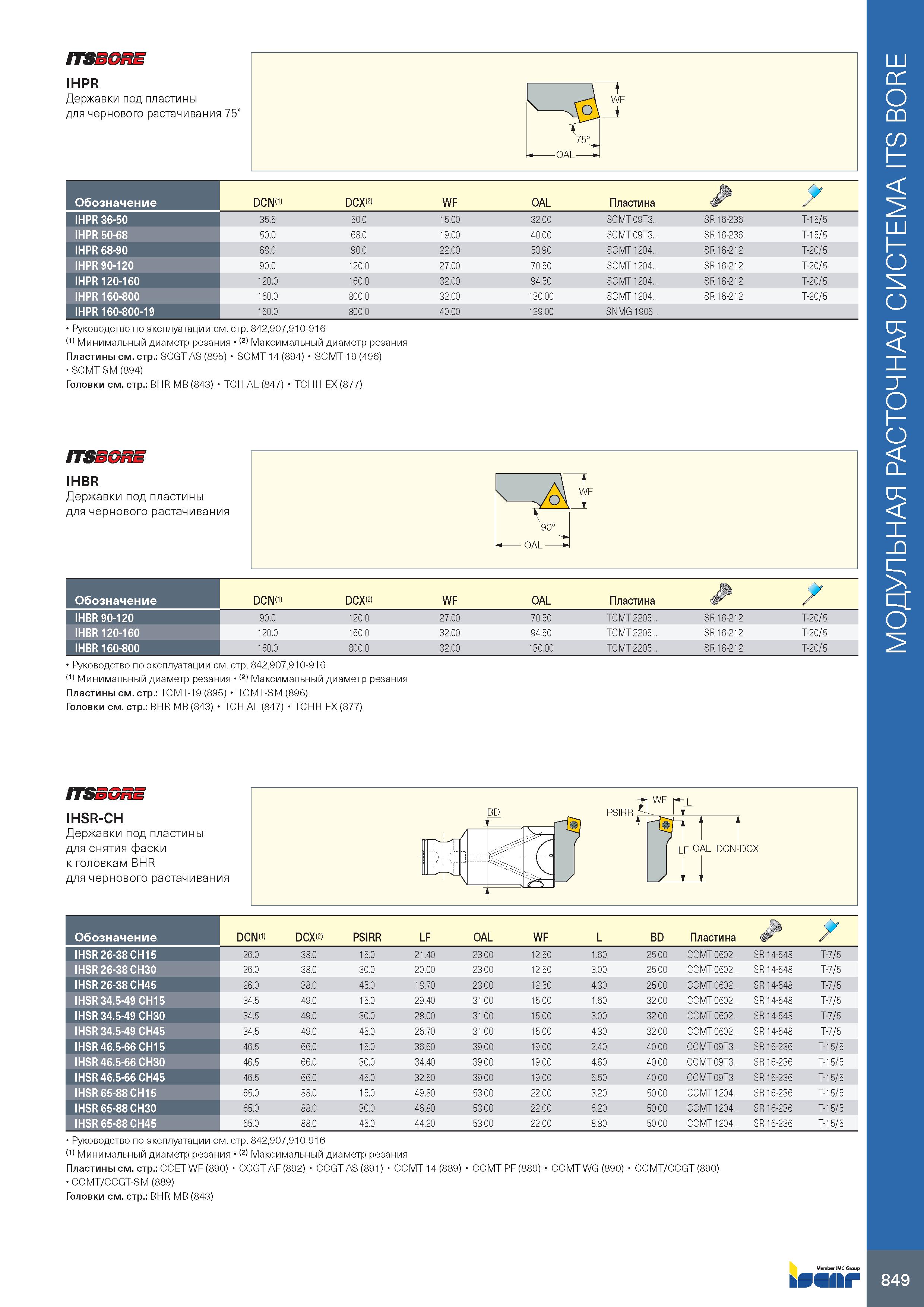

ITS3GRE IHPR Державки под пластины для чернового растачивания 75° Обозначение DCN(1) DCX(2) WF OAL Пластина IHPR 36-50 35.5 50.0 15.00 32.00 SCMT 09T3... SR 16-236 T-15/5 IHPR 50-68 50.0 68.0 19.00 40.00 SCMT 09T3... SR 16-236 T-15/5 IHPR 68-90 68.0 90.0 22.00 53.90 SCMT 1204... SR 16-212 T-20/5 IHPR 90-120 90.0 120.0 27.00 70.50 SCMT 1204... SR 16-212 T-20/5 IHPR 120-160 120.0 160.0 32.00 94.50 SCMT 1204... SR 16-212 T-20/5 IHPR 160-800 160.0 800.0 32.00 130.00 SCMT 1204... SR 16-212 T-20/5 IHPR 160-800-19 160.0 800.0 40.00 129.00 SNMG 1906... Руководство по эксплуатации см. стр. 842,907,910-916 (1) Минимальный диаметр резания (2) Максимальный диаметр резания Пластины см. стр.: SCGT-AS (895) SCMT-14 (894) SCMT-19 (496) SCMT-SM (894) Головки см. стр.: BHR MB (843) TCH AL (847) TCHH EX (877) ITSSGrSE IHBR Державки под пластины для чернового растачивания Обозначение IHBR 90-120 IHBR 120-160 IHBR 160-800 DCN 1 DCXB WF OAL Пластина № 90.0 120.0 27.00 70.50 TCMT 2205... SR 16-212 T-20/5 120.0 160.0 32.00 94.50 TCMT 2205... SR 16-212 T-20/5 160.0 800.0 32.00 130.00 TCMT 2205... SR 16-212 T-20/5 Руководство по эксплуатации см. стр. 842,907,910-916 (1) Минимальный диаметр резания (2) Максимальный диаметр резания Пластины см. стр.: TCMT-19 (895) TCMT-SM (896) Головки см. стр.: BHR MB (843) TCH AL (847) TCHH EX (877) ITSSGRE IHSR-CH Державки под пластины для снятия фаски к головкам BHR для чернового растачивания Обозначение DCN1) DCXO PSIRR LF OAL WF L BD Пластина /' IHSR 26-38 CH15 26.0 38 0 15.0 21.40 23.00 12.50 1.60 25.00 CCMT 0602. SR 14-548 T-7/5 IHSR 26-38 CH30 26.0 38 0 30.0 20.00 23.00 12.50 3.00 25.00 CCMT 0602.. SR 14-548 T-7/5 IHSR 26-38 CH45 26.0 38 0 45.0 18.70 23.00 12.50 4.30 25.00 CCMT 0602.. SR 14-548 T-7/5 IHSR 34.5-49 CH15 34.5 49 0 15.0 29.40 31.00 15.00 1.60 32.00 CCMT 0602.. SR 14-548 T-7/5 IHSR 34.5-49 CH30 34.5 49 0 30.0 28.00 31.00 15.00 3.00 32.00 CCMT 0602.. SR 14-548 T-7/5 IHSR 34.5-49 CH45 34.5 49 0 45.0 26.70 31.00 15.00 4.30 32.00 CCMT 0602.. SR 14-548 T-7/5 IHSR 46.5-66 CH15 46.5 66 0 15.0 36.60 39.00 19.00 2.40 40.00 CCMT 09T3.. SR 16-236 T-15/5 IHSR 46.5-66 CH30 46.5 66 0 30.0 34.40 39.00 19.00 4.60 40.00 CCMT 09T3.. SR 16-236 T-15/5 IHSR 46.5-66 CH45 46.5 66 0 45.0 32.50 39.00 19.00 6.50 40.00 CCMT 09T3.. SR 16-236 T-15/5 IHSR 65-88 CH15 65.0 88 0 15.0 49.80 53.00 22.00 3.20 50.00 CCMT 1204. SR 16-236 T-15/5 IHSR 65-88 CH30 65.0 88 0 30.0 46.80 53.00 22.00 6.20 50.00 CCMT 1204. SR 16-236 T-15/5 IHSR 65-88 CH45 65.0 88 0 45.0 44.20 53.00 22.00 8.80 50.00 CCMT 1204. SR 16-236 T-15/5 Руководство по эксплуатации см. стр. 842,907,910-916 (1) Минимальный диаметр резания (2) Максимальный диаметр резания Пластины см. стр.: CCET-WF (890) CCGT-AF (892) CCGT-AS (891) CCMT-14 (889) CCMT-PF (889) CCMT-WG (890) CCMT/CCGT (890) CCMT/CCGT-SM (889) Головки см. стр.: BHR MB (843) 849 МОДУЛЬНАЯ РАСТОЧНАЯ СИСТЕМА ITS BORE
