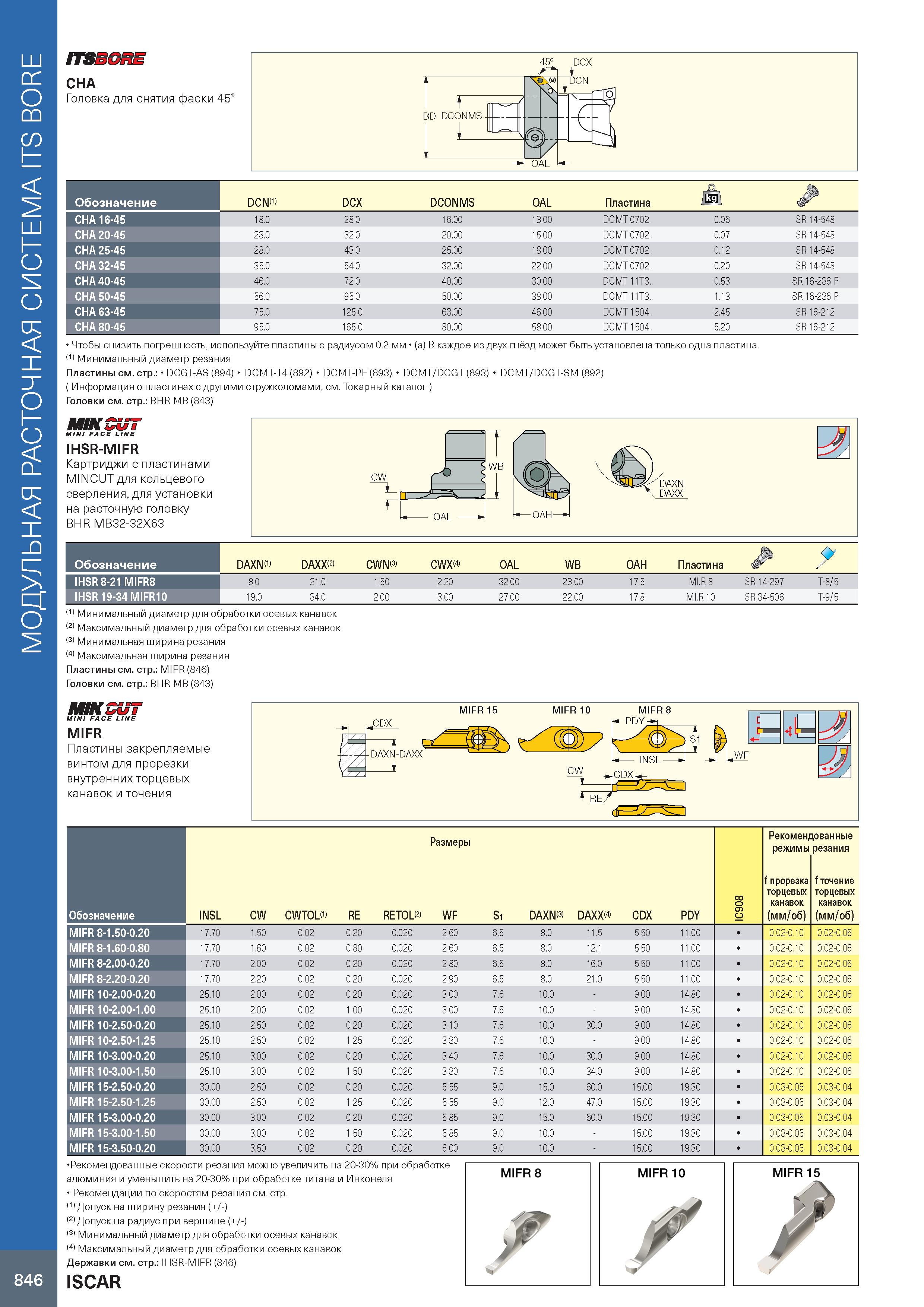

МОДУЛЬНАЯ РАСТОЧНАЯ СИСТЕМА ITS BORE 846 ITSSGRE CHA Головка для снятия фаски 45° 45° Обозначение DCN(1) DCX DCONMS OAL Пластина ikii CHA 16-45 18.0 28.0 16.00 13.00 DCMT 0702.. 0.06 SR 14-548 CHA 20-45 23.0 32.0 20.00 15.00 DCMT 0702.. 0.07 SR 14-548 CHA 25-45 28.0 43.0 25.00 18.00 DCMT 0702.. 0.12 SR 14-548 CHA 32-45 35.0 54.0 32.00 22.00 DCMT 0702.. 0.20 SR 14-548 CHA 40-45 46.0 72.0 40.00 30.00 DCMT 11T3.. 0.53 SR 16-236 P CHA 50-45 56.0 95.0 50.00 38.00 DCMT 11T3.. 1.13 SR 16-236 P CHA 63-45 75.0 125.0 63.00 46.00 DCMT 1504.. 2.45 SR 16-212 CHA 80-45 95.0 165.0 80.00 58.00 DCMT 1504.. 5.20 SR 16-212 Чтобы снизить погрешность, используйте пластины с радиусом 0.2 мм (а) В каждое из двух гнёзд может быть установлена только одна пластина. (1) Минимальный диаметр резания Пластины см. стр.: DCGT-AS (894) DCMT-14 (892) DCMT-PF (893) DCMT/DCGT (893) DCMT/DCGT-SM (892) ( Информация о пластинах с другими стружколомами, см. Токарный каталог ) Головки см. стр.: BHR MB (843) мюс gut MINI FACE LINE IHSR-MIFR Картриджи с пластинами MINCUT для кольцевого сверления,для установки на расточную головку BHR MB32-32X63 Обозначение DAXN(1) DAXX(2) CWN(3) CWX(4) OAL WB OAH Пластина & IHSR 8-21 MIFR8 8.0 21.0 1.50 2.20 32.00 23.00 17.5 MI.R 8 SR 14-297 T-8/5 IHSR 19-34 MIFR10 19.0 34.0 2.00 3.00 27.00 22.00 17.8 MI.R 10 SR 34-506 T-9/5 (1) Минимальный диаметр для обработки осевых канавок (2) Максимальный диаметр для обработки осевых канавок (3) Минимальная ширина резания (4) Максимальная ширина резания Пластины см. стр.: MIFR (846) Головки см. стр.: BHR MB (843) M1NZUT MINI FACE LINE MIFR Пластины закрепляемые винтом для прорезки внутренних торцевых канавок и точения Размеры Рекомендованные режимы резания Обозначение INSL CW CWTOL0) RE RETOLD WF S1 DAXN DAXX 4) CDX PDY IC908 f прорезка торцевых канавок (мм/об) fточение торцевых канавок (мм/об) MIFR 8-1.50-0.20 17.70 1.50 0.02 0.20 0 020 2.60 6.5 8.0 11.5 5.50 11.00 0.02-0.10 0 .02-0 .06 MIFR 8-1.60-0.80 17.70 1.60 0.02 0.80 0 .020 2.60 6.5 8.0 12.1 5.50 11.00 0.02-0.10 0 .02-0 .06 MIFR 8-2.00-0.20 17.70 2.00 0.02 0.20 0 .020 2.80 6.5 8.0 16.0 5.50 11.00 0.02-0.10 0 .02-0 .06 MIFR 8-2.20-0.20 17.70 2.20 0.02 0.20 0 .020 2.90 6.5 8.0 21.0 5.50 11.00 0.02-0.10 0 .02-0 .06 MIFR 10-2.00-0.20 25.10 2.00 0.02 0.20 0 .020 3.00 7.6 10.0 9.00 14.80 0.02-0.10 0 .02-0 .06 MIFR 10-2.00-1.00 25.10 2.00 0.02 1.00 0 .020 3.00 7.6 10.0 9.00 14.80 0.02-0.10 0 .02-0 .06 MIFR 10-2.50-0.20 25.10 2.50 0.02 0.20 0 .020 3.10 7.6 10.0 30.0 9.00 14.80 0.02-0.10 0 .02-0 .06 MIFR 10-2.50-1.25 25.10 2.50 0.02 1.25 0 .020 3.30 7.6 10.0 9.00 14.80 0.02-0.10 0 .02-0 .06 MIFR 10-3.00-0.20 25.10 3.00 0.02 0.20 0 .020 3.40 7.6 10.0 30.0 9.00 14.80 0.02-0.10 0 .02-0 .06 MIFR 10-3.00-1.50 25.10 3.00 0.02 1.50 0 .020 3.30 7.6 10.0 34.0 9.00 14.80 0.02-0.10 0 .02-0 .06 MIFR 15-2.50-0.20 30.00 2.50 0.02 0.20 0 .020 5.55 9.0 15.0 60.0 15.00 19.30 0.03-0.05 0 .03-0 .04 MIFR 15-2.50-1.25 30.00 2.50 0.02 1.25 0 .020 5.55 9.0 12.0 47.0 15.00 19.30 0.03-0.05 0 .03-0 .04 MIFR 15-3.00-0.20 30.00 3.00 0.02 0.20 0 .020 5.85 9.0 15.0 60.0 15.00 19.30 0.03-0.05 0 .03-0 .04 MIFR 15-3.00-1.50 30.00 3.00 0.02 1.50 0 .020 5.85 9.0 10.0 15.00 19.30 0.03-0.05 0 .03-0 .04 MIFR 15-3.50-0.20 30.00 3.50 0.02 0.20 0 020 6.00 9.0 10.0 15.00 19.30 0.03-0.05 0 .03-0 04 Рекомендованные скорости резания можно увеличить на алюминия и уменьшить на 20-30% при обработке титана и Рекомендации по скоростям резания см. стр. (1) Допуск на ширину резания (+/-) (2) Допуск на радиус при вершине (+/-) (3) Минимальный диаметр для обработки осевых канавок (4) Максимальный диаметр для обработки осевых канавок Державки см. стр.: IHSR-MIFR (846) ISCAR 20-30% при обработке Инконеля MIFR8 DCX
