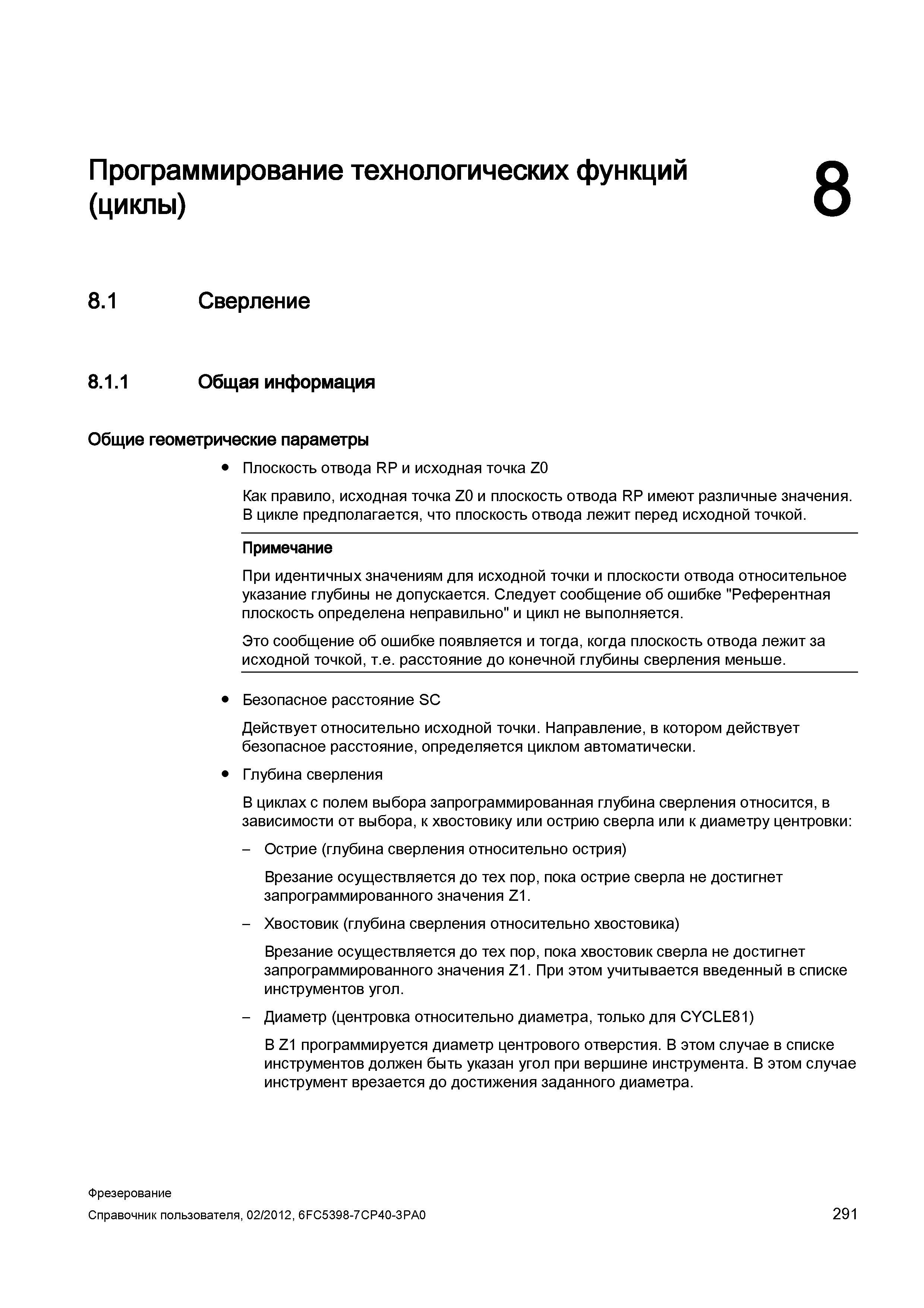

Программирование технологических функций (циклы) в ЧПУ Сименс Синумерик Сверление Общие геометрические параметры _ Плоскость отвода RP и исходная точка Z0 Как правило, исходная точка Z0 и плоскость отвода RP имеют различные значения. В цикле предполагается, что плоскость отвода лежит перед исходной точкой. Примечание При идентичных значениям для исходной точки и плоскости отвода относительное указание глубины не допускается. Следует сообщение об ошибке "Референтная плоскость определена неправильно" и цикл не выполняется. Это сообщение об ошибке появляется и тогда, когда плоскость отвода лежит за исходной точкой, т.е. расстояние до конечной глубины сверления меньше. Безопасное расстояние SC Действует относительно исходной точки. Направление, в котором действует безопасное расстояние, определяется циклом автоматически. Глубина сверления В циклах с полем выбора запрограммированная глубина сверления относится, в зависимости от выбора, к хвостовику или острию сверла или к диаметру центровки: - Острие (глубина сверления относительно острия) Врезание осуществляется до тех пор, пока острие сверла не достигнет запрограммированного значения Z1. - Хвостовик (глубина сверления относительно хвостовика) Врезание осуществляется до тех пор, пока хвостовик сверла не достигнет запрограммированного значения Z1. При этом учитывается введенный в списке инструментов угол. - Диаметр (центровка относительно диаметра, только для CYCLE81) В Z1 программируется диаметр центрового отверстия. В этом случае в списке инструментов должен быть указан угол при вершине инструмента. В этом случае инструмент врезается до достижения заданного диаметра. Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 291 Общая информация
