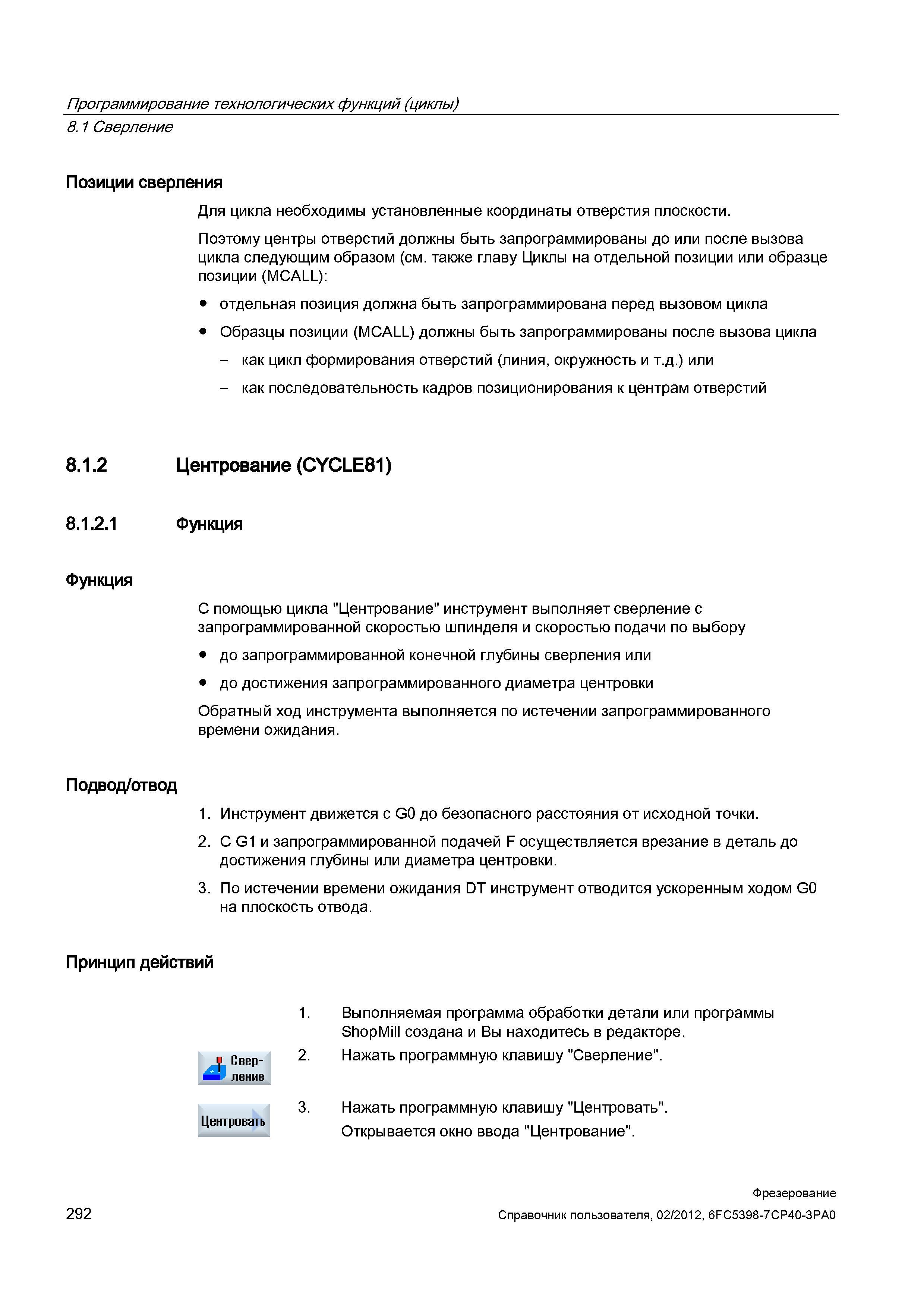

Позиции сверления Для цикла необходимы установленные координаты отверстия плоскости. Поэтому центры отверстий должны быть запрограммированы до или после вызова цикла следующим образом (см. также главу Циклы на отдельной позиции или образце позиции (MCALL): отдельная позиция должна быть запрограммирована перед вызовом цикла Образцы позиции (MCALL) должны быть запрограммированы после вызова цикла - как цикл формирования отверстий (линия, окружность и т.д.) или - как последовательность кадров позиционирования к центрам отверстий С помощью цикла "Центрование" инструмент выполняет сверление с запрограммированной скоростью шпинделя и скоростью подачи по выбору до запрограммированной конечной глубины сверления или до достижения запрограммированного диаметра центровки Обратный ход инструмента выполняется по истечении запрограммированного времени ожидания. 1. Инструмент движется с G0 до безопасного расстояния от исходной точки. 2. С G1 и запрограммированной подачей F осуществляется врезание в деталь до достижения глубины или диаметра центровки. 3. По истечении времени ожидания DT инструмент отводится ускоренным ходом G0 на плоскость отвода. 8.1.2 Центрование (CYCLE81) 8.1.2.1 Функция Функция Подвод/отвод Принцип действий v Сверен I ление 1. Выполняемая программа обработки детали или программы ShopMill создана и Вы находитесь в редакторе. 2. Нажать программную клавишу "Сверление". Центровать 3. Нажать программную клавишу "Центровать". Открывается окно ввода "Центрование". 292 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Программирование технологических функций (циклы) 8.1 Сверление
