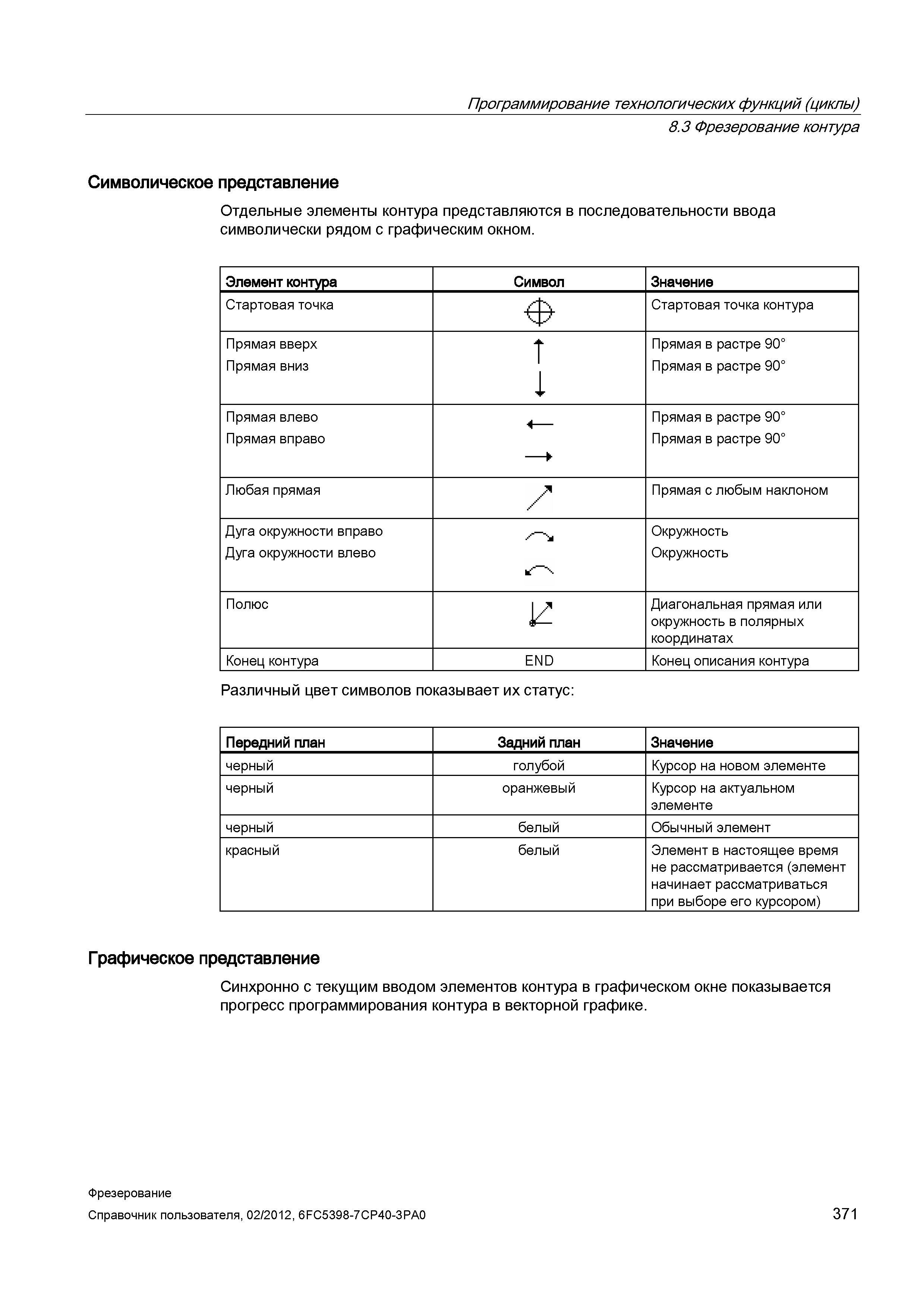

Программирование технологических функций (циклы) Фрезерование контура Символическое представление Отдельные элементы контура представляются в последовательности ввода символически рядом с графическим окном. Элемент контура Символ Значение Стартовая точка Стартовая точка контура Прямая вверх Прямая в растре 90° Прямая вниз Прямая в растре 90° Прямая влево Прямая в растре 90° Прямая вправо -> Прямая в растре 90° Любая прямая / Прямая с любым наклоном Дуга окружности вправо Окружность Дуга окружности влево Окружность Полюс £ Диагональная прямая или окружность в полярных координатах Конец контура END Конец описания контура Различный цвет символов показывает их статус: Передний план Задний план Значение черный голубой Курсор на новом элементе черный оранжевый Курсор на актуальном элементе черный белый Обычный элемент красный белый Элемент в настоящее время не рассматривается (элемент начинает рассматриваться при выборе его курсором) Графическое представление Синхронно с текущим вводом элементов контура в графическом окне показывается прогресс программирования контура в векторной графике. Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 371
