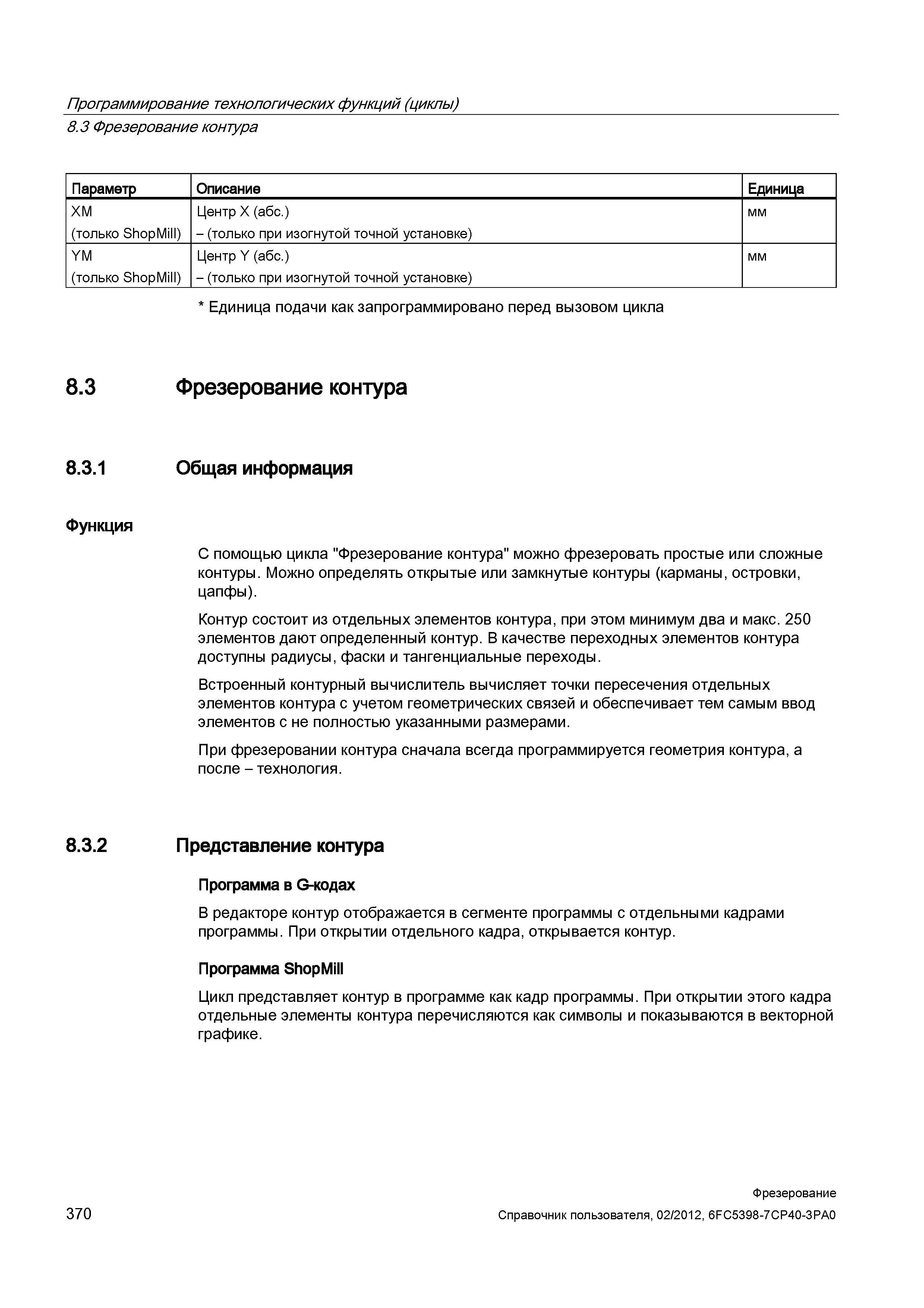

Фрезерование контура Параметр Описание Единица XM (только ShopMill) Центр X (абс.) - (только при изогнутой точной установке) мм YM (только ShopMill) Центр Y (абс.) - (только при изогнутой точной установке) мм Единица подачи как запрограммировано перед вызовом цикла 8.3 Фрезерование контура 8.3.1 Общая информация Функция С помощью цикла "Фрезерование контура" можно фрезеровать простые или сложные контуры. Можно определять открытые или замкнутые контуры (карманы, островки, цапфы). Контур состоит из отдельных элементов контура, при этом минимум два и макс. 250 элементов дают определенный контур. В качестве переходных элементов контура доступны радиусы, фаски и тангенциальные переходы. Встроенный контурный вычислитель вычисляет точки пересечения отдельных элементов контура с учетом геометрических связей и обеспечивает тем самым ввод элементов с не полностью указанными размерами. При фрезеровании контура сначала всегда программируется геометрия контура, а после - технология. 8.3.2 Представление контура Программа в G-кодах В редакторе контур отображается в сегменте программы с отдельными кадрами программы. При открытии отдельного кадра, открывается контур. Программа ShopMill Цикл представляет контур в программе как кадр программы. При открытии этого кадра отдельные элементы контура перечисляются как символы и показываются в векторной графике. 370 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Программирование технологических функций (циклы) 8.3
