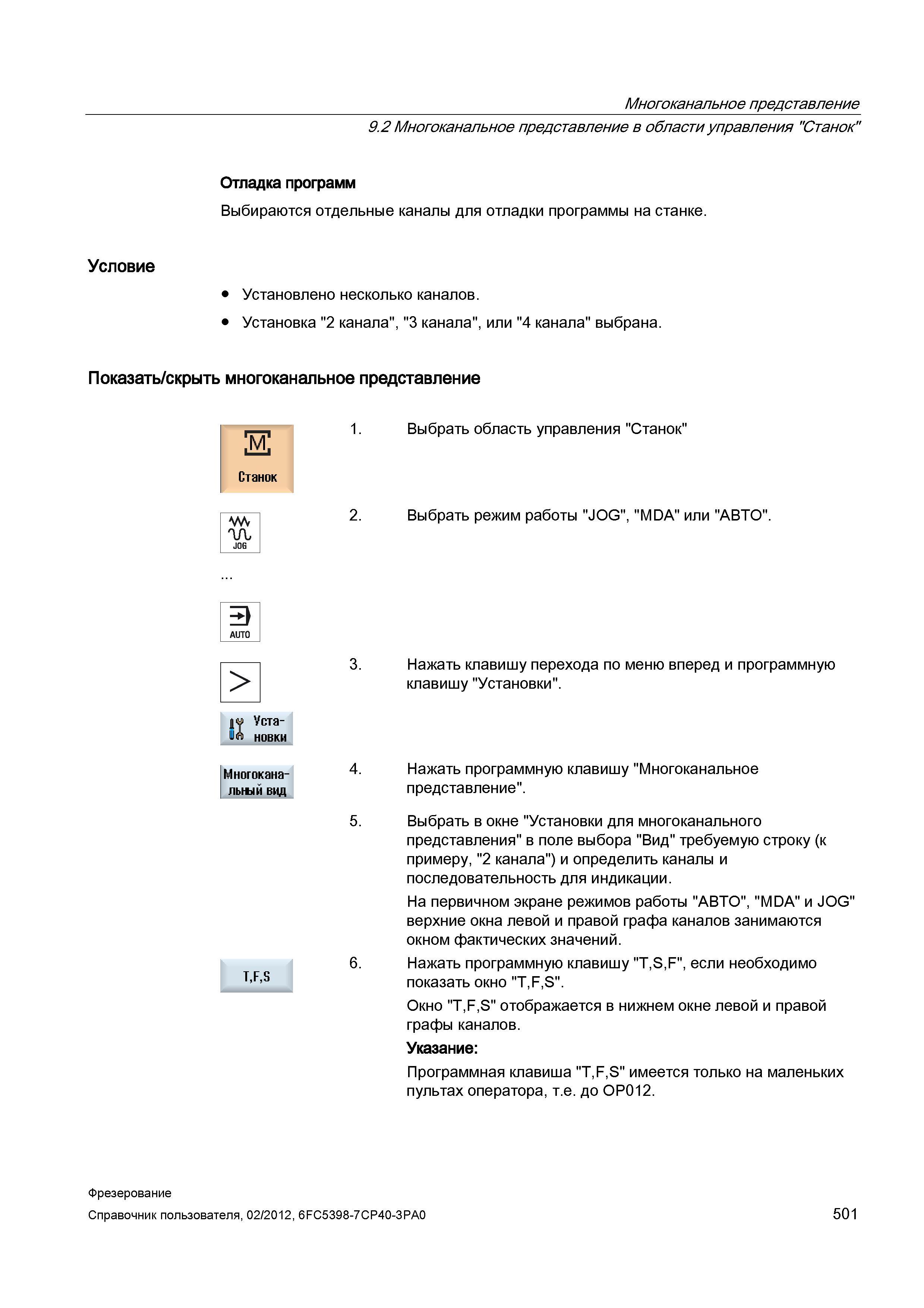

Отладка программ Выбираются отдельные каналы для отладки программы на станке. Установлено несколько каналов. Установка "2 канала", "3 канала", или "4 канала" выбрана. Показать/скрыть многоканальное представление 1. Выбрать область управления "Станок" 2. Выбрать режим работы "JOG", "MDA" или "АВТО". AUT0 Многоканальной вид Нажать клавишу перехода по меню вперед и программную клавишу "Установки". Нажать программную клавишу "Многоканальное представление". Выбрать в окне "Установки для многоканального представления" в поле выбора "Вид" требуемую строку (к примеру, "2 канала") и определить каналы и последовательность для индикации. На первичном экране режимов работы "АВТО", "MDA" и JOG" верхние окна левой и правой графа каналов занимаются окном фактических значений. Нажать программную клавишу "T,S,F", если необходимо показать окно "T,F,S". Окно "T,F,S" отображается в нижнем окне левой и правой графы каналов. Указание: Программная клавиша "T,F,S" имеется только на маленьких пультах оператора, т.е. до 0P012. 5 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 501 Многоканальное представление Условие 9.2 Многоканальное представление в области управления "Станок"
