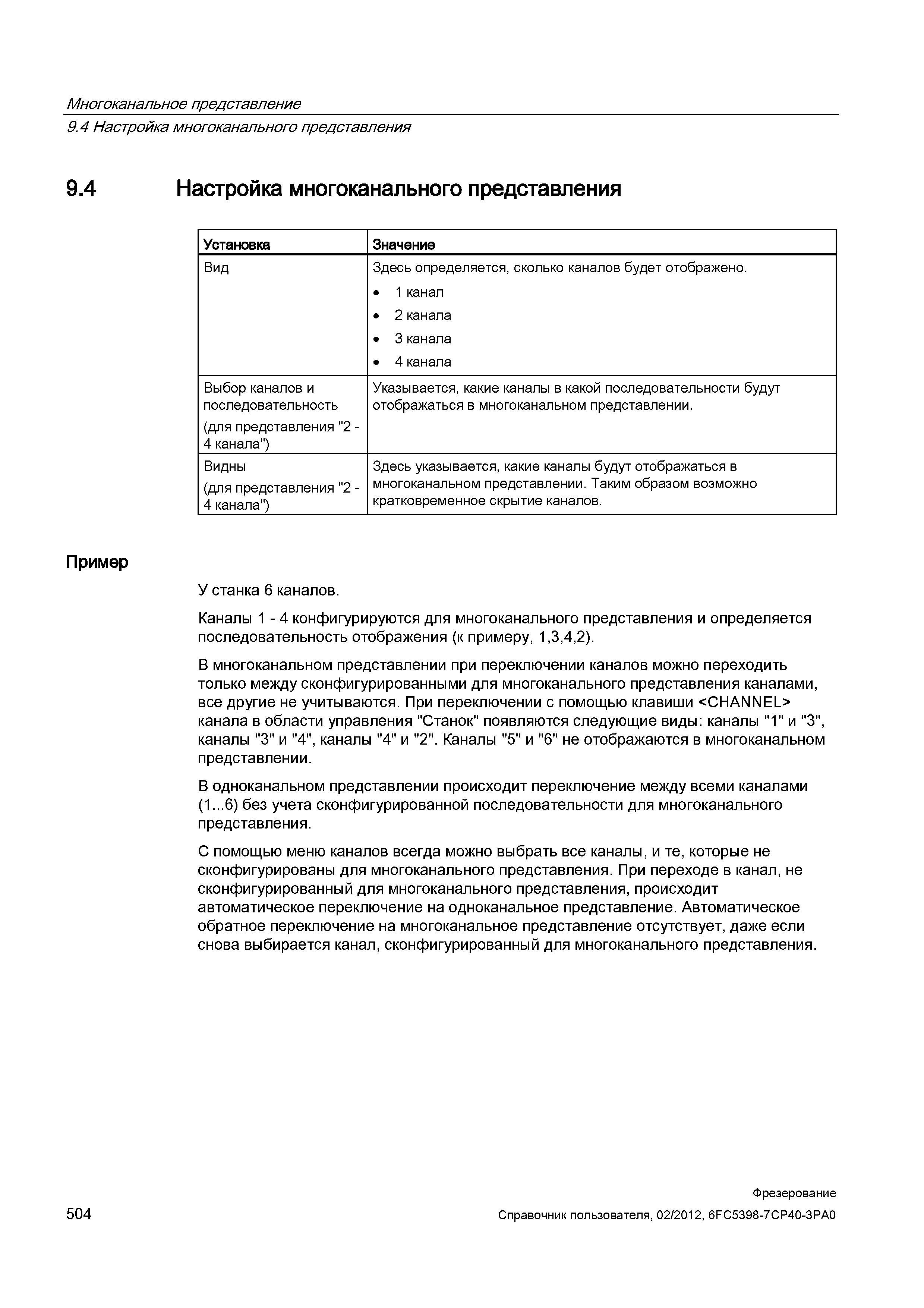

Настройка многоканального представления Установка Значение Вид Здесь определяется, сколько каналов будет отображено. 1 канал 2 канала 3 канала 4 канала Выбор каналов и последовательность (для представления "2 -4 канала") Указывается, какие каналы в какой последовательности будут отображаться в многоканальном представлении. Видны (для представления "2 -4 канала") Здесь указывается, какие каналы будут отображаться в многоканальном представлении. Таким образом возможно кратковременное скрытие каналов. Пример У станка 6 каналов. Каналы 1 - 4 конфигурируются для многоканального представления и определяется последовательность отображения (к примеру, 1,3,4,2). В многоканальном представлении при переключении каналов можно переходить только между сконфигурированными для многоканального представления каналами, все другие не учитываются. При переключении с помощью клавиши канала в области управления "Станок" появляются следующие виды: каналы "1" и "3", каналы "3" и "4", каналы "4" и "2". Каналы "5" и "6" не отображаются в многоканальном представлении. В одноканальном представлении происходит переключение между всеми каналами (1 6) без учета сконфигурированной последовательности для многоканального представления. С помощью меню каналов всегда можно выбрать все каналы, и те, которые не сконфигурированы для многоканального представления. При переходе в канал, не сконфигурированный для многоканального представления, происходит автоматическое переключение на одноканальное представление. Автоматическое обратное переключение на многоканальное представление отсутствует, даже если снова выбирается канал, сконфигурированный для многоканального представления. 504 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Многоканальное представление 9.4 Настройка многоканального представления 9.4
