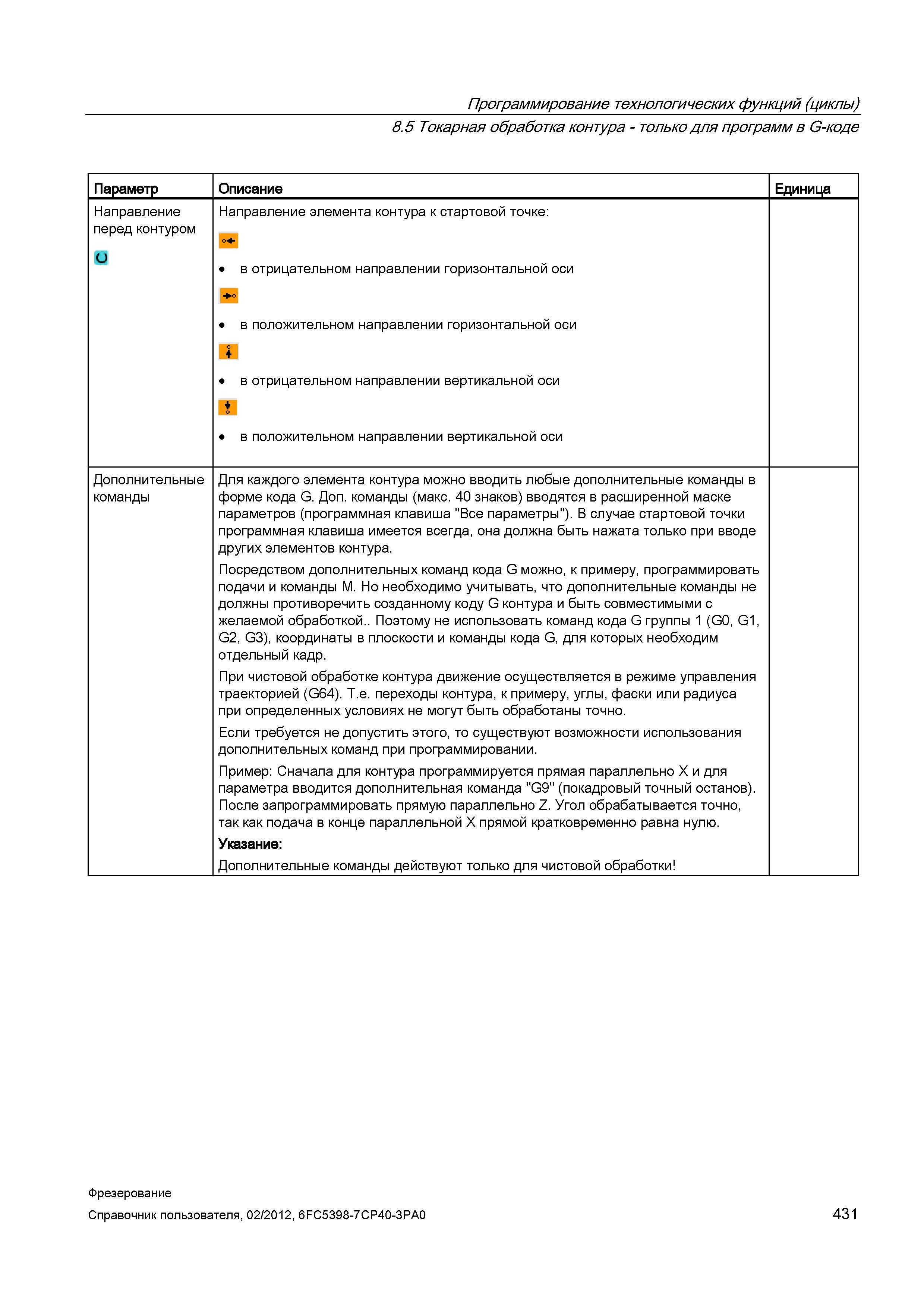

Направление элемента контура к стартовой точке: в отрицательном направлении горизонтальной оси в положительном направлении горизонтальной ос

Направление элемента контура к стартовой точке: в отрицательном направлении горизонтальной оси в положительном направлении горизонтальной оси в отрицательном направлении вертикальной оси в положительном направлении вертикальной оси Дополнительные команды Для каждого элемента контура можно вводить любые дополнительные команды в форме кода G. Доп. команды (макс. 40 знаков) вводятся в расширенной маске параметров (программная клавиша "Все параметры"). В случае стартовой точки программная клавиша имеется всегда, она должна быть нажата только при вводе других элементов контура. Посредством дополнительных команд кода G можно, к примеру, программировать подачи и команды М. Но необходимо учитывать, что дополнительные команды не должны противоречить созданному коду G контура и быть совместимыми с желаемой обработкой.. Поэтому не использовать команд кода G группы 1 (G0, G1, G2, G3), координаты в плоскости и команды кода G, для которых необходим отдельный кадр. При чистовой обработке контура движение осуществляется в режиме управления траекторией (G64). Т.е. переходы контура, к примеру, углы, фаски или радиуса при определенных условиях не могут быть обработаны точно. Если требуется не допустить этого, то существуют возможности использования дополнительных команд при программировании. Пример: Сначала для контура программируется прямая параллельно X и для параметра вводится дополнительная команда "G9" (покадровый точный останов). После запрограммировать прямую параллельно Z. Угол обрабатывается точно, так как подача в конце параллельной X прямой кратковременно равна нулю. Указание: Дополнительные команды действуют только для чистовой обработки Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 431 Программирование технологических функций (циклы) 8.5 Токарная обработка контура - только для программ в G-коде Параметр Описание Единица Направление перед контуром
