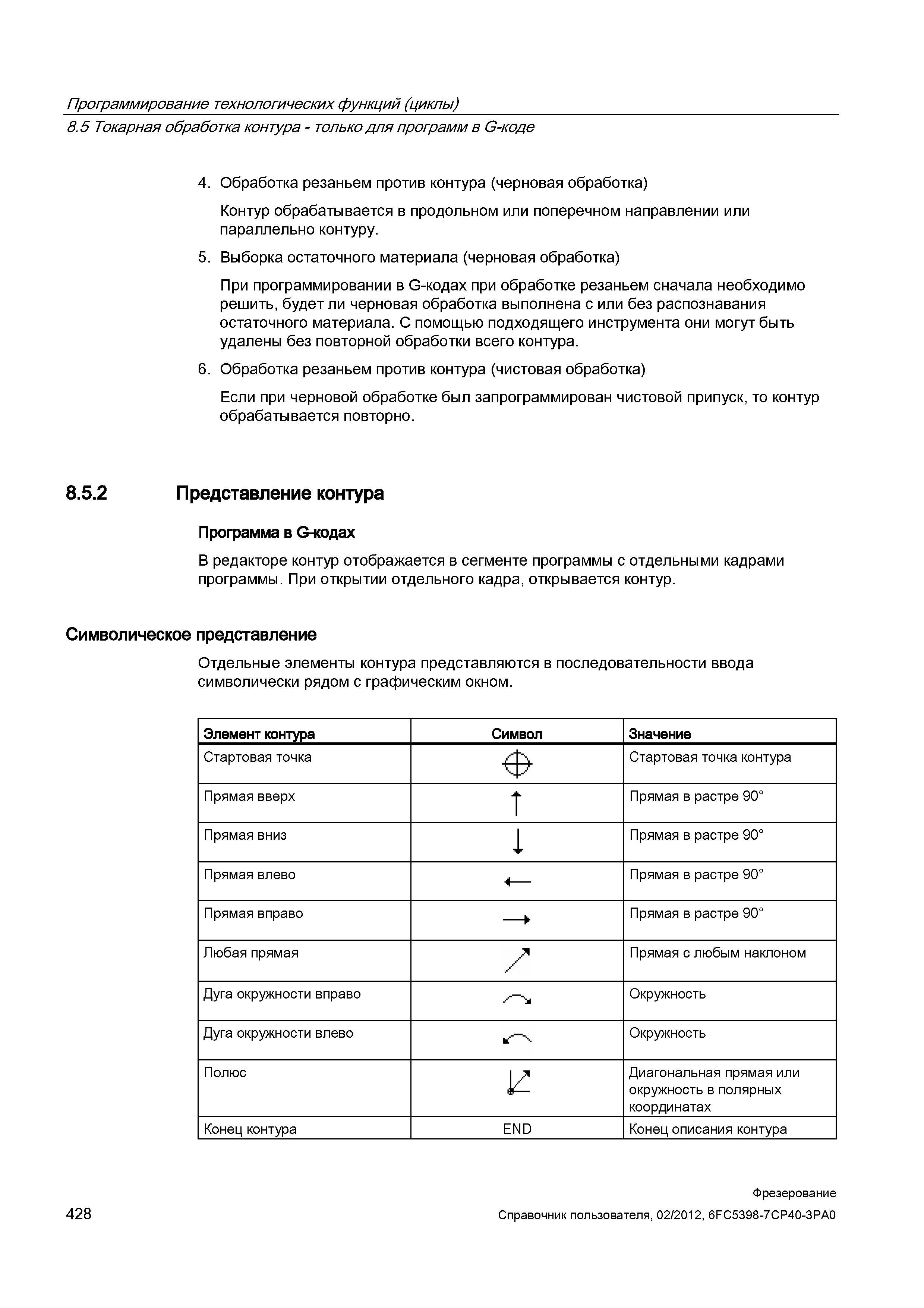

Контур обрабатывается в продольном или поперечном направлении или параллельно контуру. 5. Выборка остаточного материала (черновая обработка) При программировании в G-кодах при обработке резаньем сначала необходимо решить, будет ли черновая обработка выполнена с или без распознавания остаточного материала. С помощью подходящего инструмента они могут быть удалены без повторной обработки всего контура. 6. Обработка резаньем против контура (чистовая обработка) Если при черновой обработке был запрограммирован чистовой припуск, то контур обрабатывается повторно. 8.5.2 Представление контура Программа в G-кодах В редакторе контур отображается в сегменте программы с отдельными кадрами программы. При открытии отдельного кадра, открывается контур. Символическое представление Отдельные элементы контура представляются в последовательности ввода символически рядом с графическим окном. Элемент контура Символ Значение Стартовая точка Стартовая точка контура Прямая вверх т Прямая в растре 90° Прямая вниз 1 Прямая в растре 90° Прямая влево Прямая в растре 90° Прямая вправо -> Прямая в растре 90° Любая прямая / Прямая с любым наклоном Дуга окружности вправо Окружность Дуга окружности влево Окружность Полюс £ Диагональная прямая или окружность в полярных координатах Конец контура END Конец описания контура 428 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Программирование технологических функций (циклы) 8.5 Токарная обработка контура - только для программ в G-коде 4. Обработка резаньем против контура (черновая обработка)
