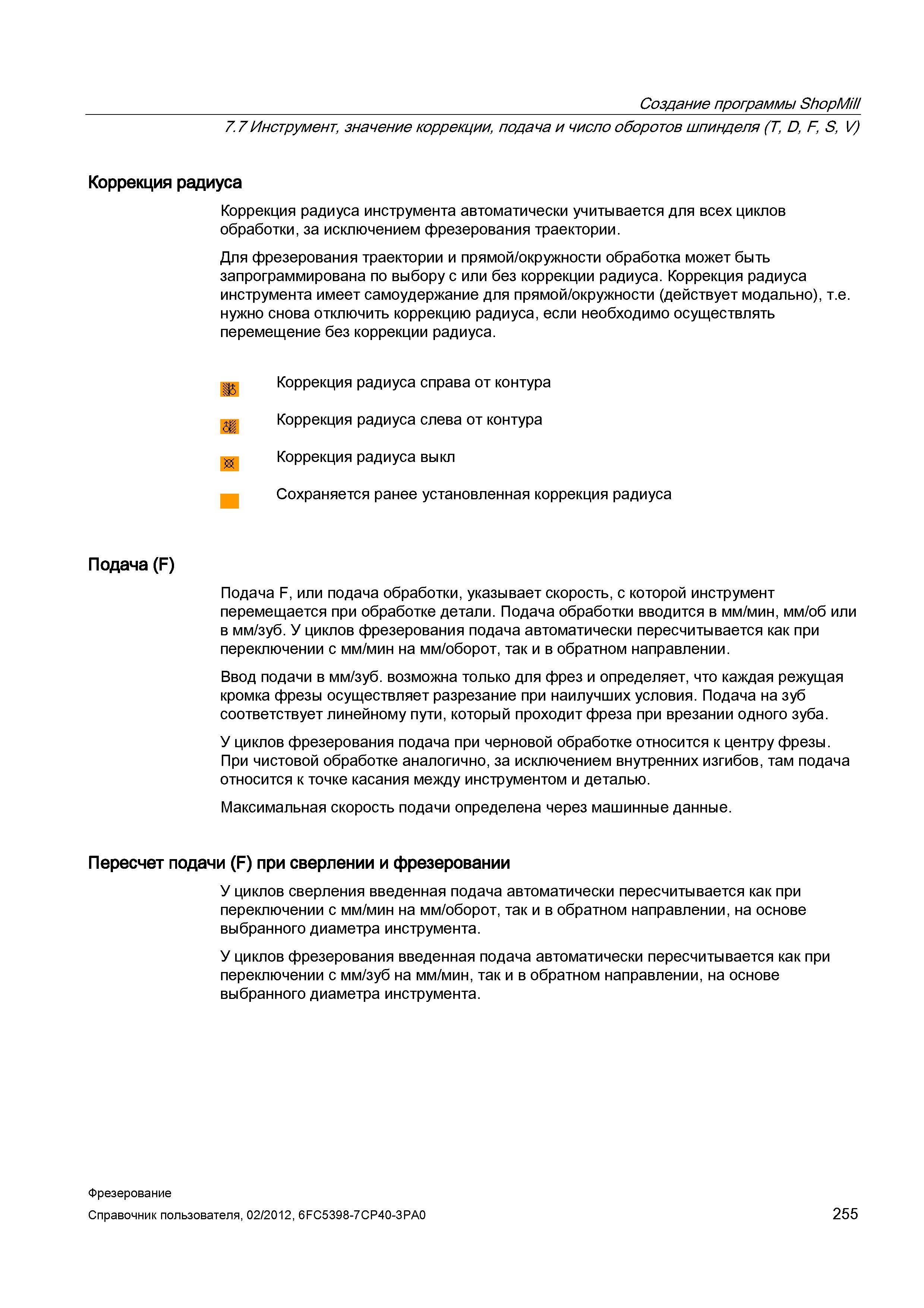

Коррекция радиуса инструмента автоматически учитывается для всех циклов обработки, за исключением фрезерования траектории Для фрезерования т

Коррекция радиуса инструмента автоматически учитывается для всех циклов обработки, за исключением фрезерования траектории. Для фрезерования траектории и прямой/окружности обработка может быть запрограммирована по выбору с или без коррекции радиуса. Коррекция радиуса инструмента имеет самоудержание для прямой/окружности (действует модально), т.е. нужно снова отключить коррекцию радиуса, если необходимо осуществлять перемещение без коррекции радиуса. Коррекция радиуса справа от контура Коррекция радиуса слева от контура Коррекция радиуса выкл Сохраняется ранее установленная коррекция радиуса Подача (F) Подача F, или подача обработки, указывает скорость, с которой инструмент перемещается при обработке детали. Подача обработки вводится в мм/мин, мм/об или в мм/зуб. У циклов фрезерования подача автоматически пересчитывается как при переключении с мм/мин на мм/оборот, так и в обратном направлении. Ввод подачи в мм/зуб. возможна только для фрез и определяет, что каждая режущая кромка фрезы осуществляет разрезание при наилучших условия. Подача на зуб соответствует линейному пути, который проходит фреза при врезании одного зуба. У циклов фрезерования подача при черновой обработке относится к центру фрезы. При чистовой обработке аналогично, за исключением внутренних изгибов, там подача относится к точке касания между инструментом и деталью. Максимальная скорость подачи определена через машинные данные. Пересчет подачи (F) при сверлении и фрезеровании У циклов сверления введенная подача автоматически пересчитывается как при переключении с мм/мин на мм/оборот, так и в обратном направлении, на основе выбранного диаметра инструмента. У циклов фрезерования введенная подача автоматически пересчитывается как при переключении с мм/зуб на мм/мин, так и в обратном направлении, на основе выбранного диаметра инструмента. Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 255 Создание программы ShopMill 77 Инструмент, значение коррекции, подача и число оборотов шпинделя (T, D, F S, V) Коррекция радиуса
