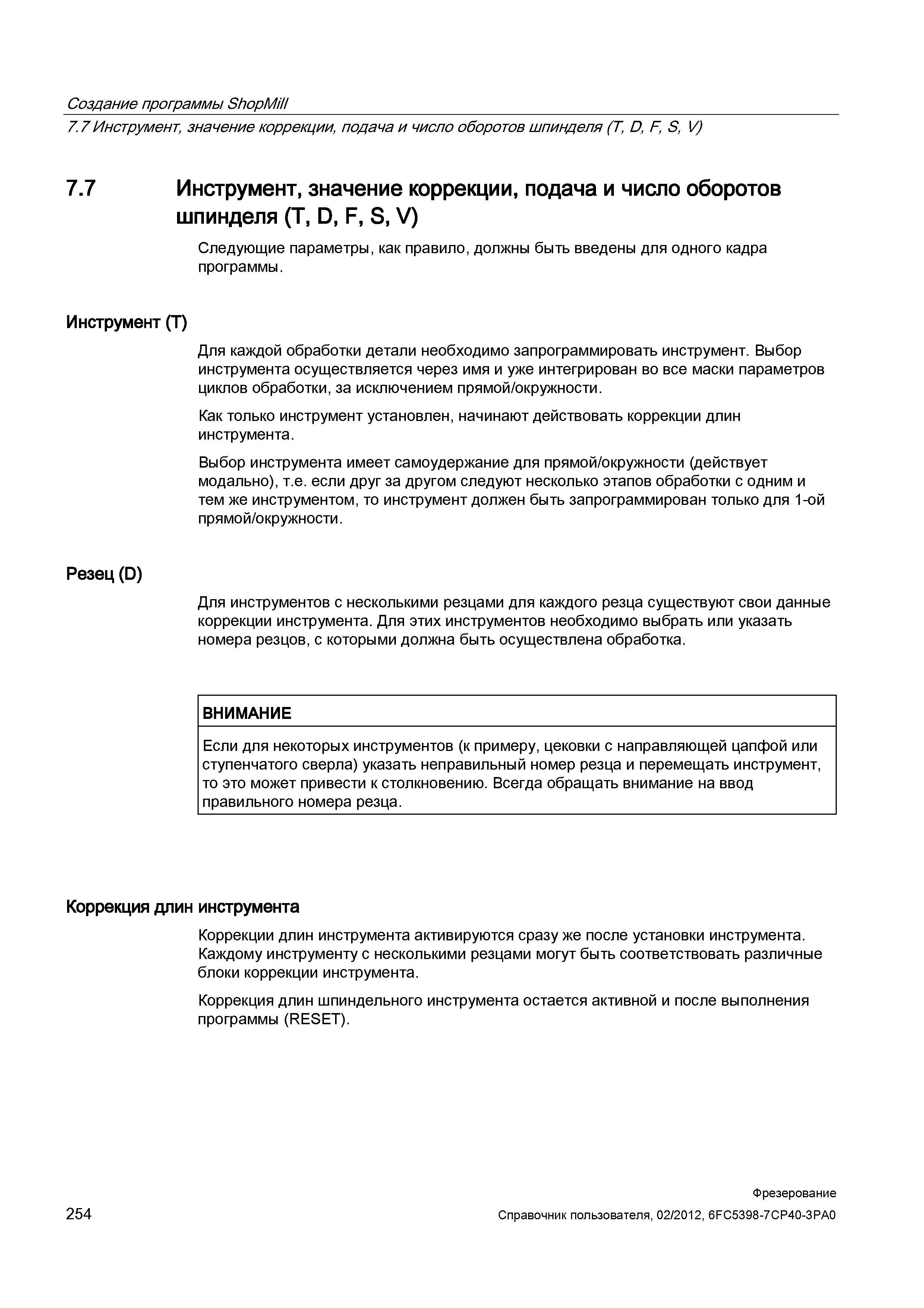

Инструмент, значение коррекции, подача и число оборотов шпинделя (T, D, F, S, V) Следующие параметры, как правило, должны быть введены для одного кадра программы. Инструмент (T) Для каждой обработки детали необходимо запрограммировать инструмент. Выбор инструмента осуществляется через имя и уже интегрирован во все маски параметров циклов обработки, за исключением прямой/окружности. Как только инструмент установлен, начинают действовать коррекции длин инструмента. Выбор инструмента имеет самоудержание для прямой/окружности (действует модально), т.е. если друг за другом следуют несколько этапов обработки с одним и тем же инструментом, то инструмент должен быть запрограммирован только для 1-ой прямой/окружности. Резец (D) Для инструментов с несколькими резцами для каждого резца существуют свои данные коррекции инструмента. Для этих инструментов необходимо выбрать или указать номера резцов, с которыми должна быть осуществлена обработка. ВНИМАНИЕ Если для некоторых инструментов (к примеру, цековки с направляющей цапфой или ступенчатого сверла) указать неправильный номер резца и перемещать инструмент, то это может привести к столкновению. Всегда обращать внимание на ввод правильного номера резца. Коррекция длин инструмента Коррекции длин инструмента активируются сразу же после установки инструмента. Каждому инструменту с несколькими резцами могут быть соответствовать различные блоки коррекции инструмента. Коррекция длин шпиндельного инструмента остается активной и после выполнения программы (RESET). 254 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Создание программы ShopMill 7 7Инструмент, значение коррекции, подача и число оборотов шпинделя (T, D, F S, V) 7.7
