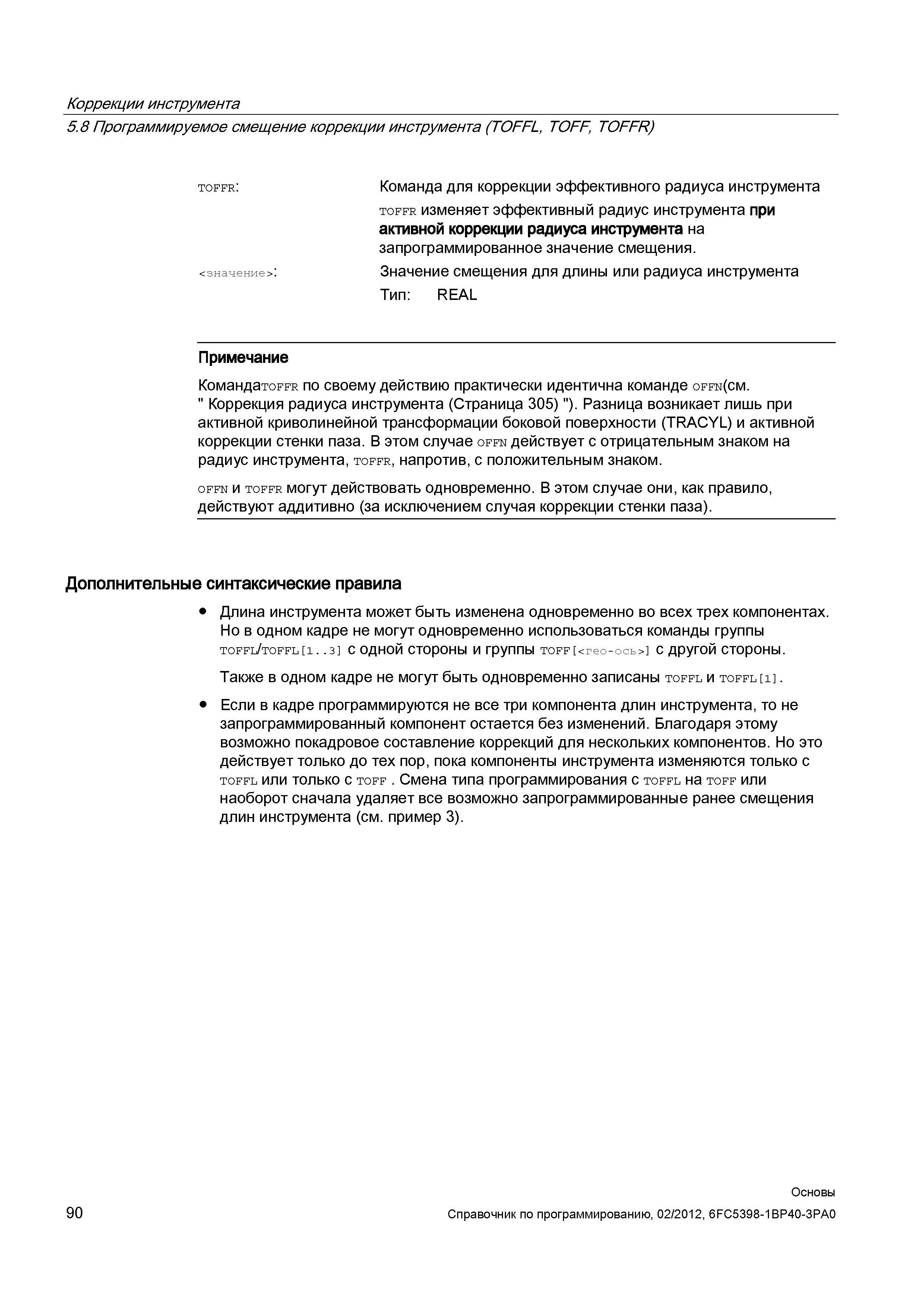

Команда для коррекции эффективного радиуса инструмента toffr изменяет эффективный радиус инструмента при активной коррекции радиуса инструме

Команда для коррекции эффективного радиуса инструмента toffr изменяет эффективный радиус инструмента при активной коррекции радиуса инструмента на запрограммированное значение смещения. Значение смещения для длины или радиуса инструмента Тип REAL Примечание КомандатoFFR по своему действию практически идентична команде offn " Коррекция радиуса инструмента (Страница 305) "). Разница возникает лишь при активной криволинейной трансформации боковой поверхности (TRACYL) и активной коррекции стенки паза. В этом случае offn действует с отрицательным знаком на радиус инструмента toffr напротив с положительным знаком. offn и toffr могут действовать одновременно. В этом случае они как правило действуют аддитивно (за исключением случая коррекции стенки паза). Дополнительные синтаксические правила Длина инструмента может быть изменена одновременно во всех трех компонентах. Но в одном кадре не могут одновременно использоваться команды группы TOFFL TOFFL 1..3 с одной стороны и группы TOFF гео-ось с другой стороны. Также в одном кадре не могут быть одновременно записаны toffl и toffl 1 Если в кадре программируются не все три компонента длин инструмента то не запрограммированный компонент остается без изменений. Благодаря этому возможно покадровое составление коррекций для нескольких компонентов. Но это действует только до тех пор пока компоненты инструмента изменяются только с toffl или только с toff Смена типа программирования с toffl на toff или наоборот сначала удаляет все возможно запрограммированные ранее смещения длин инструмента (см. пример 3). toffr значение Коррекции инструмента 5.8 Программируемое смещение коррекции инструмента (TOFFL TOFF TOFFR)
