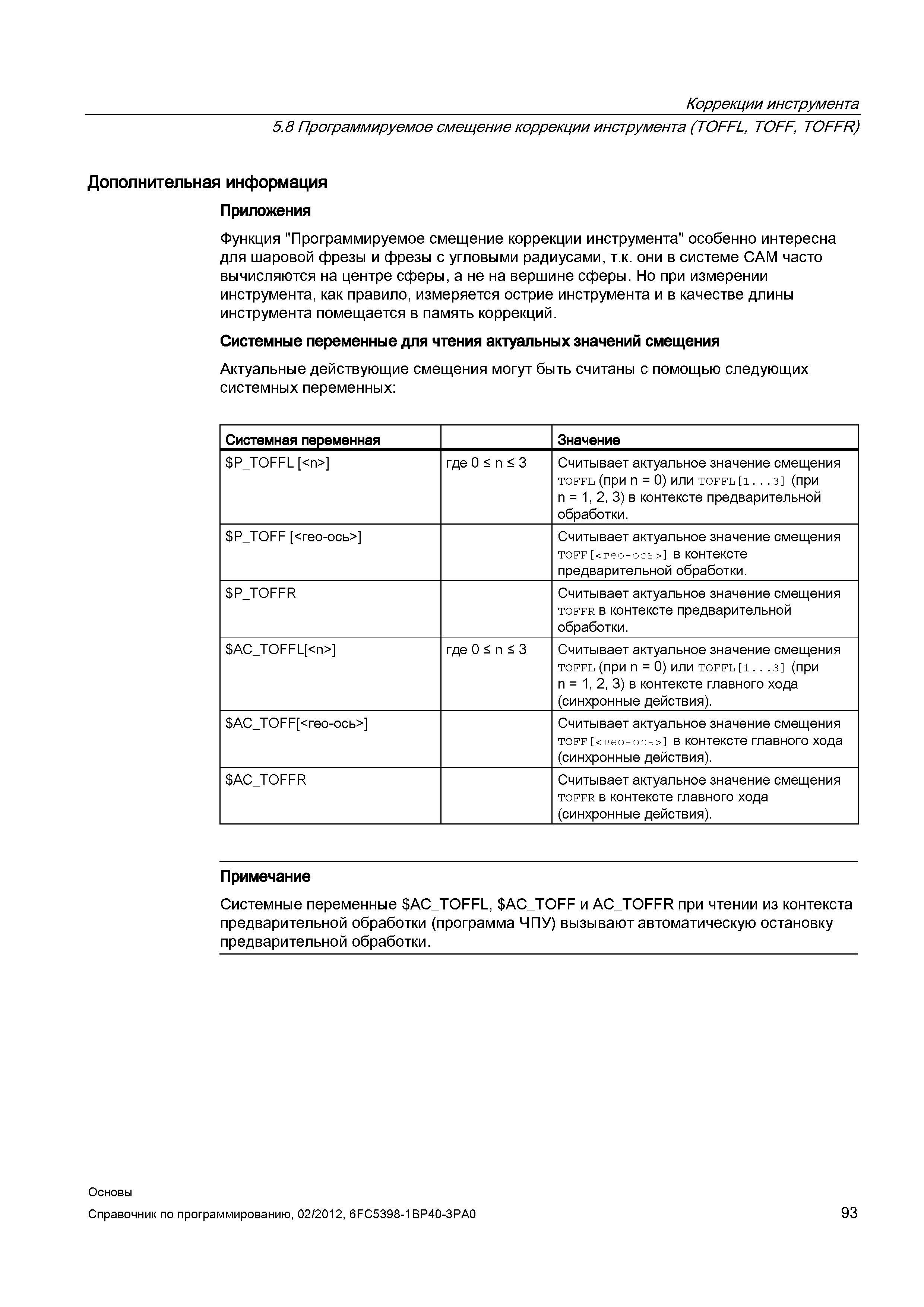

Функция "Программируемое смещение коррекции инструмента" особенно интересна для шаровой фрезы и фрезы с угловыми радиусами т.к. они в системе CAM часто вычисляются на центре сферы а не на вершине сферы. Но при измерении инструмента как правило измеряется острие инструмента и в качестве длины инструмента помещается в память коррекций. Системные переменные для чтения актуальных значений смещения Актуальные действующие смещения могут быть считаны с помощью следующих системных переменных Системная переменная Значение PTOFFL n где 0 n 3 Считывает актуальное значение смещения TOFFL (при П 0) или TOFFL 1...3 (при n 1 2 3) в контексте предварительной обработки. PTOFF гео-ось Считывает актуальное значение смещения тoFF гео-ось в контексте предварительной обработки. PTOFFR Считывает актуальное значение смещения toffr в контексте предварительной обработки. ACTOFFL n где 0 n 3 Считывает актуальное значение смещения TOFFL (при П 0) или TOFFL 1...3 (при n 1 2 3) в контексте главного хода (синхронные действия). ACTOFF гео-ось Считывает актуальное значение смещения тoFF гео-ось в контексте главного хода (синхронные действия). ACTOFFR Считывает актуальное значение смещения toffr в контексте главного хода (синхронные действия). Примечание Системные переменные ACTOFFL ACTOFF и ACTOFFR при чтении из контекста предварительной обработки (программа ЧПУ) вызывают автоматическую остановку предварительной обработки. Основы Коррекции инструмента 5.8 Программируемое смещение коррекции инструмента (TOFFL TOFF TOFFR) Дополнительная информация Приложения
