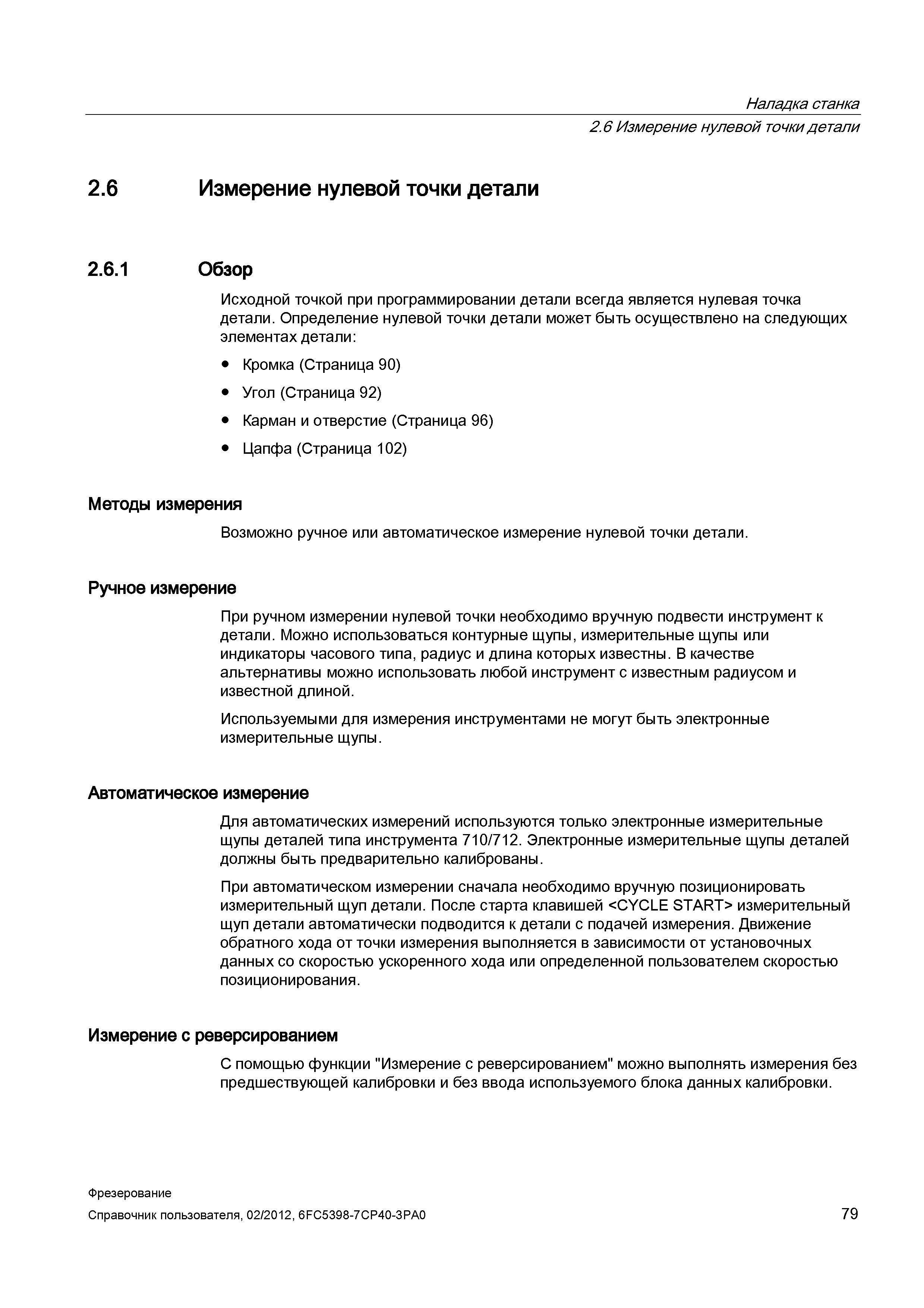

Исходной точкой при программировании детали в Siemens Sinumerik 828D 840D sl всегда является нулевая точка детали _ Определение нулевой точки детали может быть осуществлено на следующих элементах детали: Кромка (Страница 90) Угол (Страница 92) Карман и отверстие (Страница 96) Цапфа (Страница 102) Методы измерения Возможно ручное или автоматическое измерение нулевой точки детали. Ручное измерение При ручном измерении нулевой точки необходимо вручную подвести инструмент к детали. Можно использоваться контурные щупы, измерительные щупы или индикаторы часового типа, радиус и длина которых известны. В качестве альтернативы можно использовать любой инструмент с известным радиусом и известной длиной. Используемыми для измерения инструментами не могут быть электронные измерительные щупы. Автоматическое измерение Для автоматических измерений используются только электронные измерительные щупы деталей типа инструмента 710/712. Электронные измерительные щупы деталей должны быть предварительно калиброваны. При автоматическом измерении сначала необходимо вручную позиционировать измерительный щуп детали. После старта клавишей измерительный щуп детали автоматически подводится к детали с подачей измерения. Движение обратного хода от точки измерения выполняется в зависимости от установочных данных со скоростью ускоренного хода или определенной пользователем скоростью позиционирования. Измерение с реверсированием С помощью функции "Измерение с реверсированием" можно выполнять измерения без предшествующей калибровки и без ввода используемого блока данных калибровки. Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 79 Наладка станка 2.6 Измерение нулевой точки детали 2.6 Измерение нулевой точки детали 2.6.1 Обзор
