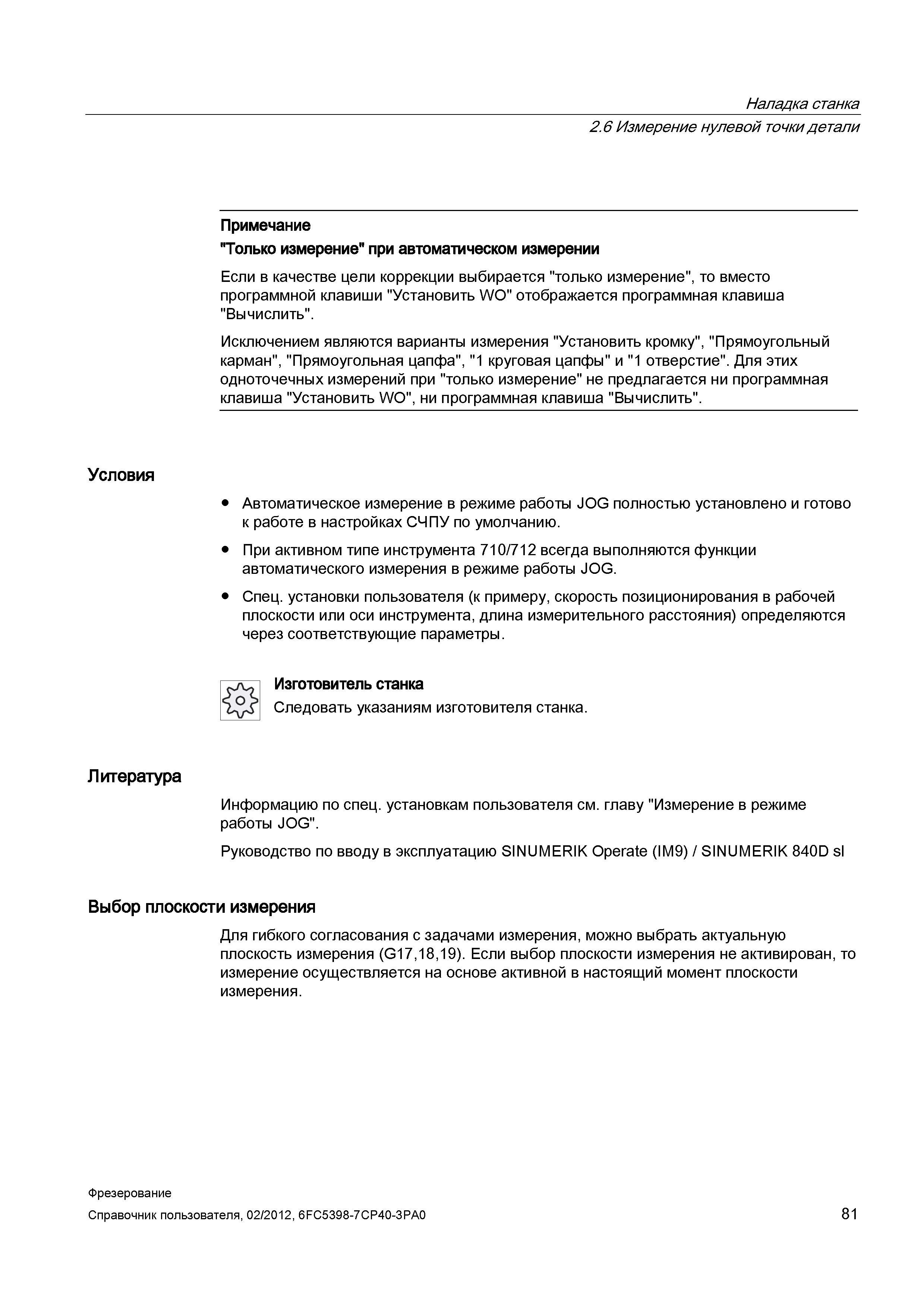

Наладка станка 2.6 Измерение нулевой точки детали Примечание "Только измерение" при автоматическом измерении Если в качестве цели коррекции выбирается "только измерение", то вместо программной клавиши "Установить WO" отображается программная клавиша "Вычислить". Исключением являются варианты измерения "Установить кромку", "Прямоугольный карман", "Прямоугольная цапфа", "1 круговая цапфы" и "1 отверстие". Для этих одноточечных измерений при "только измерение" не предлагается ни программная клавиша "Установить WO", ни программная клавиша "Вычислить". Условия Автоматическое измерение в режиме работы JOG полностью установлено и готово к работе в настройках СЧПУ по умолчанию. При активном типе инструмента 710/712 всегда выполняются функции автоматического измерения в режиме работы JOG. Спец. установки пользователя (к примеру, скорость позиционирования в рабочей плоскости или оси инструмента, длина измерительного расстояния) определяются через соответствующие параметры. Изготовитель станка Следовать указаниям изготовителя станка. Литература Информацию по спец. установкам пользователя см. главу "Измерение в режиме работы JOG". Руководство по вводу в эксплуатацию SINUMERIK Operate (IM9) / SINUMERIK 840D sl Выбор плоскости измерения Для гибкого согласования с задачами измерения, можно выбрать актуальную плоскость измерения (G17,18,19). Если выбор плоскости измерения не активирован, то измерение осуществляется на основе активной в настоящий момент плоскости измерения. Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 81
