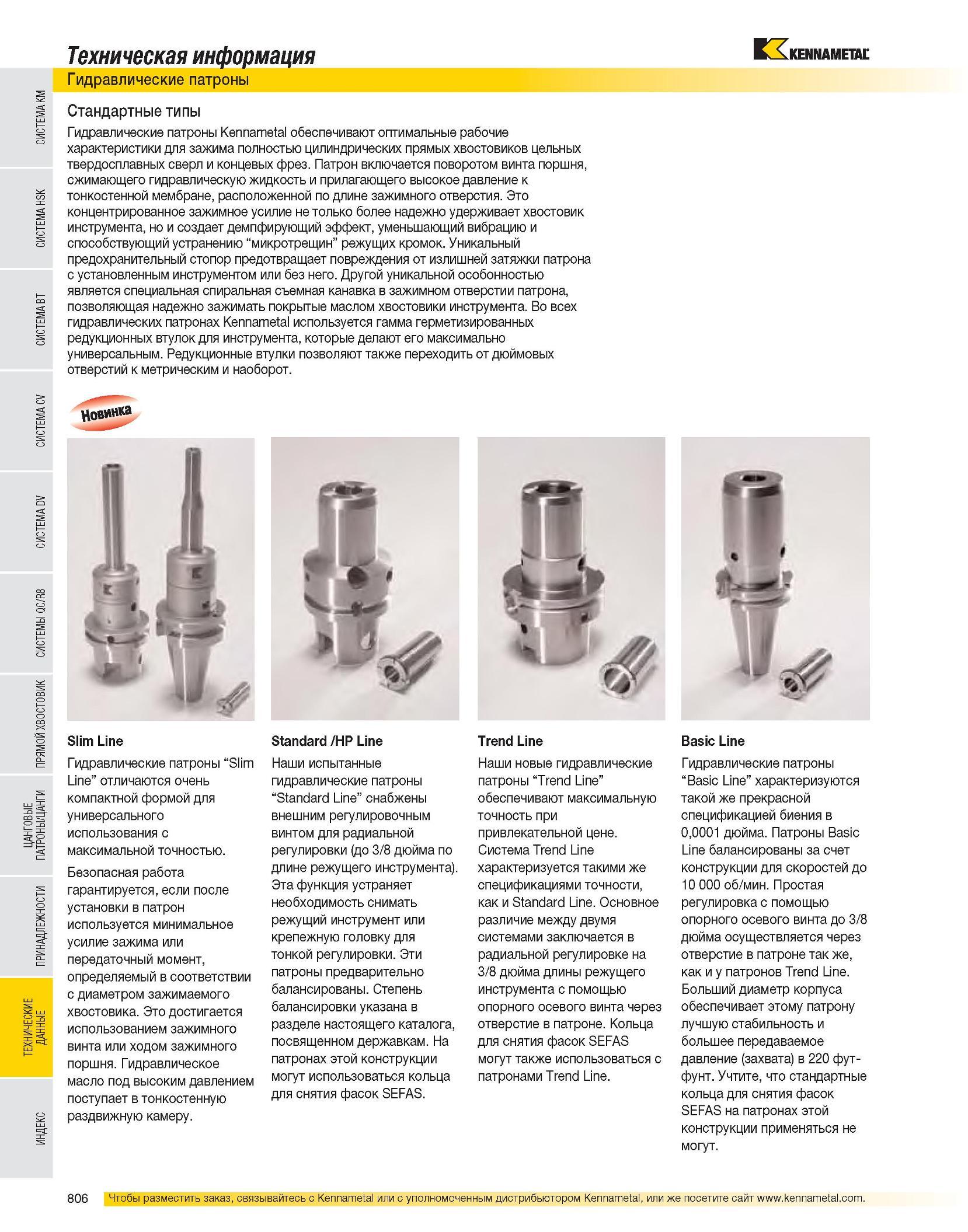

Гидравлические патроны Kennametal обеспечивают оптимальные рабочие характеристики для зажима полностью цилиндрических прямых хвостовиков цельных твердосплавных сверл и концевых фрез. Патрон включается поворотом винта поршня, сжимающего гидравлическую жидкость и прилагающего высокое давление к тонкостенной мембране, расположенной по длине зажимного отверстия. Это концентрированное зажимное усилие не только более надежно удерживает хвостовик инструмента, но и создает демпфирующий эффект, уменьшающий вибрацию и способствующий устранению “микротрещин” режущих кромок. Уникальный предохранительный стопор предотвращает повреждения от излишней затяжки патрона с установленным инструментом или без него. Другой уникальной особенностью является специальная спиральная съемная канавка в зажимном отверстии патрона, позволяющая надежно зажимать покрытые маслом хвостовики инструмента. Во всех гидравлических патронах Kennametal используется гамма герметизированных редукционных втулок для инструмента, которые делают его максимально универсальным. Редукционные втулки позволяют также переходить от дюймовых отверстий к метрическим и наоборот. Slim Line Гидравлические патроны “Slim Line” отличаются очень компактной формой для универсального использования с максимальной точностью. Безопасная работа гарантируется, если после установки в патрон используется минимальное усилие зажима или передаточный момент, определяемый в соответствии с диаметром зажимаемого хвостовика. Это достигается использованием зажимного винта или ходом зажимного поршня. Гидравлическое масло под высоким давлением поступает в тонкостенную раздвижную камеру. Standard /HP Line Наши испытанные гидравлические патроны “Standard Line” снабжены внешним регулировочным винтом для радиальной регулировки (до 3/8 дюйма по длине режущего инструмента). Эта функция устраняет необходимость снимать режущий инструмент или крепежную головку для тонкой регулировки. Эти патроны предварительно балансированы. Степень балансировки указана в разделе настоящего каталога, посвященном державкам. На патронах этой конструкции могут использоваться кольца для снятия фасок SEFAS. Trend Line Наши новые гидравлические патроны “Trend Line” обеспечивают максимальную точность при привлекательной цене. Система Trend Line характеризуется такими же спецификациями точности, как и Standard Line. Основное различие между двумя системами заключается в радиальной регулировке на 3/8 дюйма длины режущего инструмента с помощью опорного осевого винта через отверстие в патроне. Кольца для снятия фасок SEFAS могут также использоваться с патронами Trend Line. Basic Line Гидравлические патроны “Basic Line” характеризуются такой же прекрасной спецификацией биения в 0,0001 дюйма. Патроны Basic Line балансированы за счет конструкции для скоростей до 10 000 об/мин. Простая регулировка с помощью опорного осевого винта до 3/8 дюйма осуществляется через отверстие в патроне так же, как и у патронов Trend Line. Больший диаметр корпуса обеспечивает этому патрону лучшую стабильность и большее передаваемое давление (захвата) в 220 фут-фунт. Учтите, что стандартные кольца для снятия фасок SEFAS на патронах этой конструкции применяться не могут. Техническая информация Гидравлические патроны Стандартные типы
