Функция CNC Siemens TOFRAME создает прямоугольную систему координат ось Z которой совпадает с актуальной точной установкой инструмента

Функция CNC Siemens TOFRAME создает прямоугольную систему координат ось Z которой совпадает с актуальной точной установкой инструмента

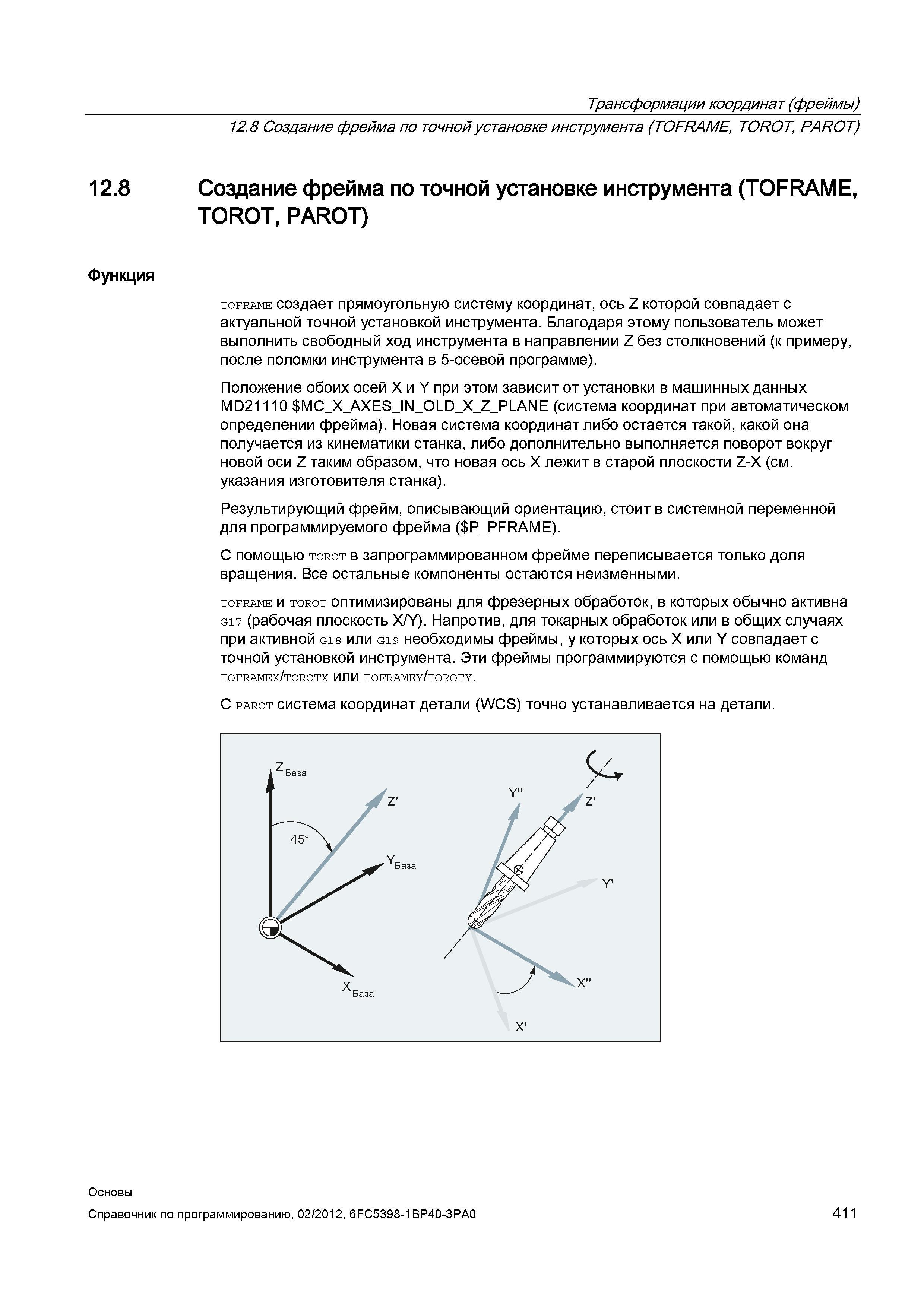

Функция CNC Siemens TOFRAME создает прямоугольную систему координат ось Z которой совпадает с актуальной точной установкой инструмента _ Благодаря этому пользователь может выполнить свободный ход инструмента в направлении Z без столкновений (к примеру после поломки инструмента в 5-осевой программе). Положение обоих осей X и Y при этом зависит от установки в машинных данных MD21110 MCXAXESINOLDXZPLANE (система координат при автоматическом определении фрейма). Новая система координат либо остается такой какой она получается из кинематики станка либо дополнительно выполняется поворот вокруг новой оси Z таким образом что новая ось X лежит в старой плоскости Z-X (см. указания изготовителя станка). Результирующий фрейм описывающий ориентацию стоит в системной переменной для программируемого фрейма ( PPFRAME). С помощью torot в запрограммированном фрейме переписывается только доля вращения. Все остальные компоненты остаются неизменными. toframe и torot оптимизированы для фрезерных обработок в которых обычно активна G17 (рабочая плоскость X/Y). Напротив для токарных обработок или в общих случаях при активной G18 или G19 необходимы фреймы у которых ось X или Y совпадает с точной установкой инструмента. Эти фреймы программируются с помощью команд toframex torotx или toframey toroty. С parot система координат детали (WOS) точно устанавливается на детали. База Основы 411 Трансформации координат (фреймы) 12.8 Создание фрейма по точной установке инструмента (TOFRAME TOROT PAROT) 12.8 Создание фрейма по точной установке инструмента (TOFRAME TOROT PAROT)
