При команде отражения СЧПУ автоматически изменяет команды коррекции траектории (G41 G42 bzw G42 G41) в соответствии с измененным направление

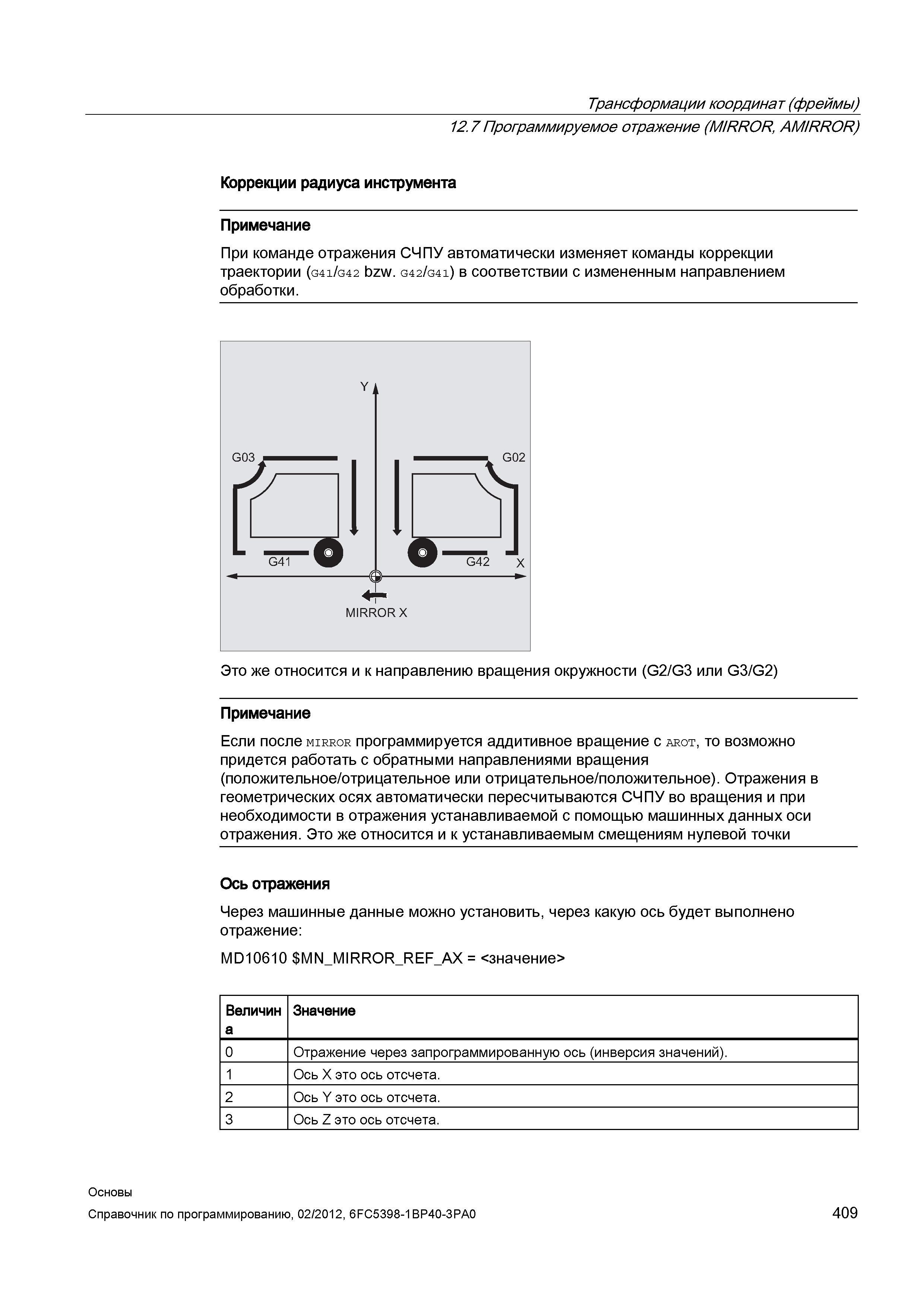

При команде отражения СЧПУ автоматически изменяет команды коррекции траектории (G41 G42 bzw. G42 G41) в соответствии с измененным направлением обработки. Это же относится и к направлению вращения окружности (G2 G3 или G3 G2) Примечание Если после mirror программируется аддитивное вращение с arot то возможно придется работать с обратными направлениями вращения (положительное отрицательное или отрицательное положительное). Отражения в геометрических осях автоматически пересчитываются СЧПУ во вращения и при необходимости в отражения устанавливаемой с помощью машинных данных оси отражения. Это же относится и к устанавливаемым смещениям нулевой точки Ось отражения Через машинные данные можно установить через какую ось будет выполнено отражение MD10610 MNMIRRORREFAX значение Величин а Значение 0 Отражение через запрограммированную ось (инверсия значений). 1 Ось X это ось отсчета. 2 Ось Y это ось отсчета. 3 Ось Z это ось отсчета. Основы 409 Трансформации координат (фреймы) 12.7 Программируемое отражение (MIRROR AMIRROR) Коррекции радиуса инструмента Примечание
