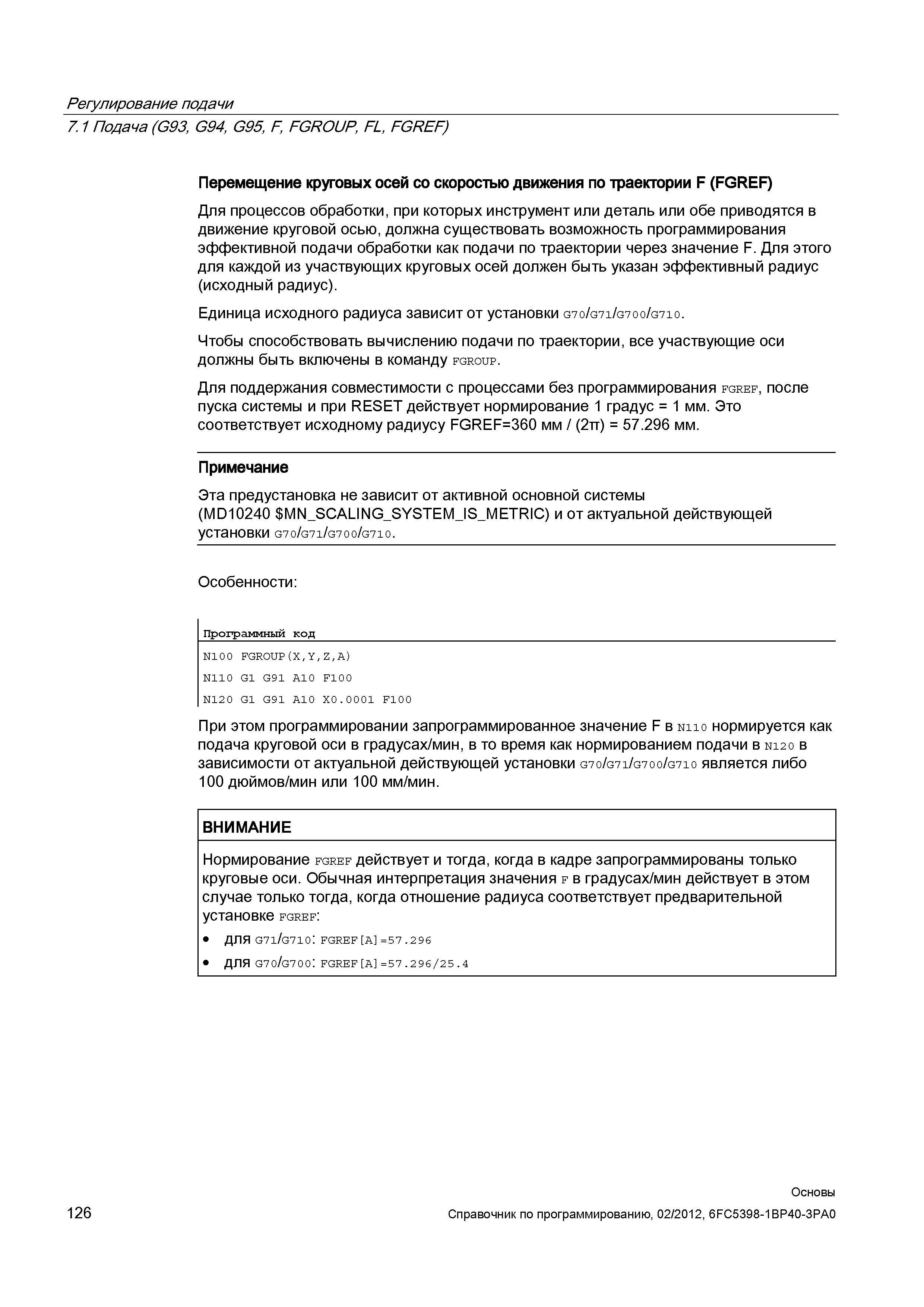

Для процессов обработки при которых инструмент или деталь или обе приводятся в движение круговой осью должна существовать возможность программирования эффективной подачи обработки как подачи по траектории через значение F. Для этого для каждой из участвующих круговых осей должен быть указан эффективный радиус (исходный радиус). Единица исходного радиуса зависит от установки g7o g71 g7oo g71o. Чтобы способствовать вычислению подачи по траектории все участвующие оси должны быть включены в команду fgroup. Для поддержания совместимости с процессами без программирования fgref после пуска системы и при RESET действует нормирование 1 градус 1 мм. Это соответствует исходному радиусу FGREF360 мм (2п) 57.296 мм. Примечание Эта предустановка не зависит от активной основной системы (MD10240 MNSCALINGSYSTEMISMETRIC) и от актуальной действующей установки G7O G71 G7OO G71O. Особенности Программный код N1OO FGROUP(XYZA) N11O G1 G91 A1O F1OO N12O G1 G91 A1O XO.OOO1 F1OO При этом программировании запрограммированное значение F в nho нормируется как подача круговой оси в градусах/мин в то время как нормированием подачи в N120 в зависимости от актуальной действующей установки g7o g71 g7oo g71o является либо 100 дюймов/мин или 100 мм/мин. ВНИМАНИЕ Нормирование fgref действует и тогда когда в кадре запрограммированы только круговые оси. Обычная интерпретация значения f в градусах/мин действует в этом случае только тогда когда отношение радиуса соответствует предварительной установке fgref для G71 G71O FGREF A 57.296 для G7O G7OO FGREF A 57.296 25.4 126 Основы Регулирование подачи 7 1 Подача (G93 G94 G95 F FGROUP FL FGREF) Перемещение круговых осей со скоростью движения по траектории F (FGREF)
