SIEMENS | Справочник SIEMENS 2012 Программирование 840D sl 828D Основы (Всего 680 стр.)

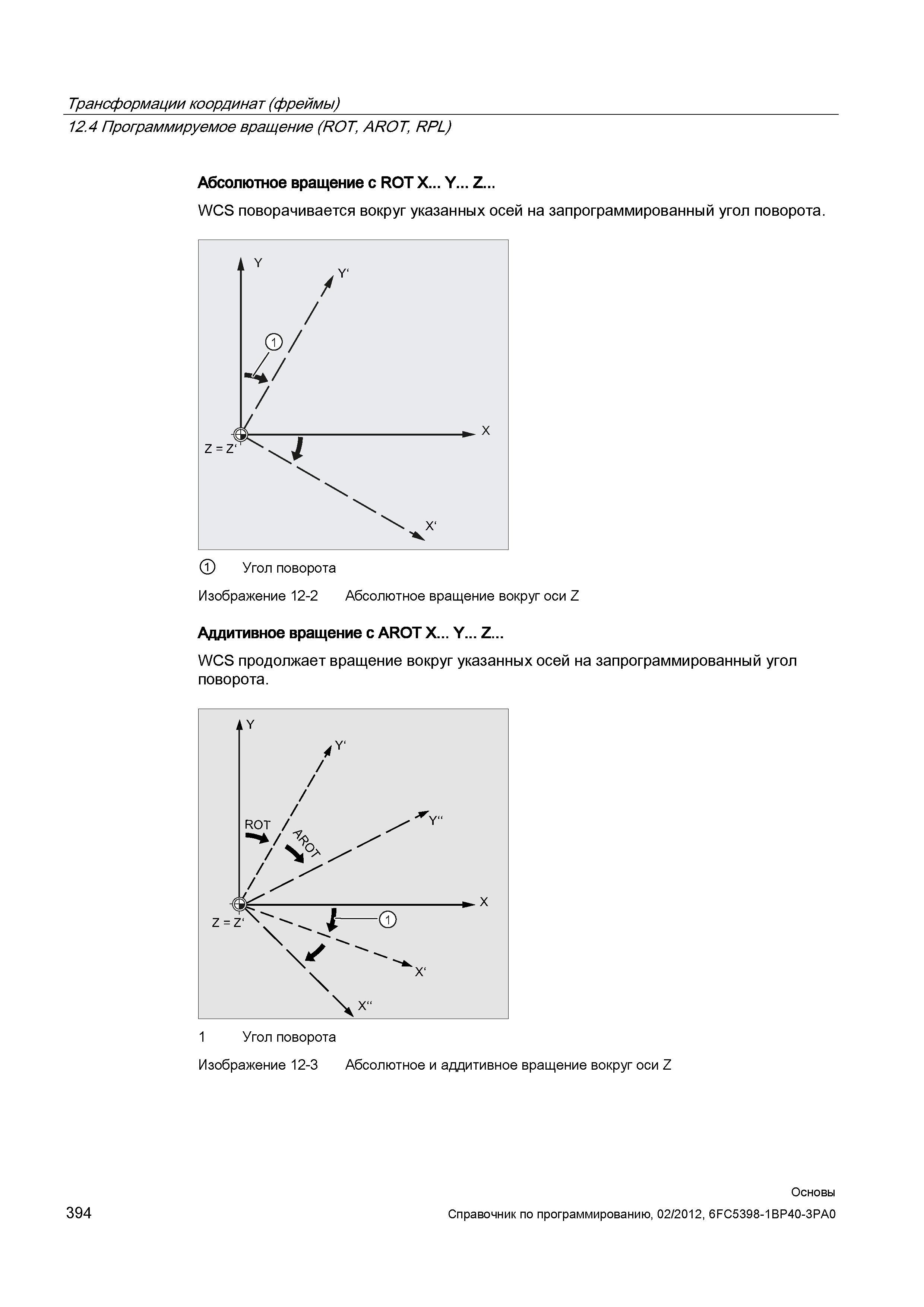

394 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.394
394 WCS поворачивается вокруг указанных осей на запрограммированный угол поворота Угол поворота Изображение 12-2 Абсолютное вращение вокруг оси Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 394

WCS поворачивается вокруг указанных осей на запрограммированный угол поворота Угол поворота Изображение 12-2 Абсолютное вращение вокруг оси

WCS поворачивается вокруг указанных осей на запрограммированный угол поворота. Угол поворота Изображение 12-2 Абсолютное вращение вокруг оси Z Аддитивное вращение с AROT X... Y... Z... WCS продолжает вращение вокруг указанных осей на запрограммированный угол поворота. Изображение 12-3 Абсолютное и аддитивное вращение вокруг оси Z Основы 394 Трансформации координат (фреймы) 12.4 Программируемое вращение (ROT AROT RPL) Абсолютное вращение с ROT X... Y... Z...
