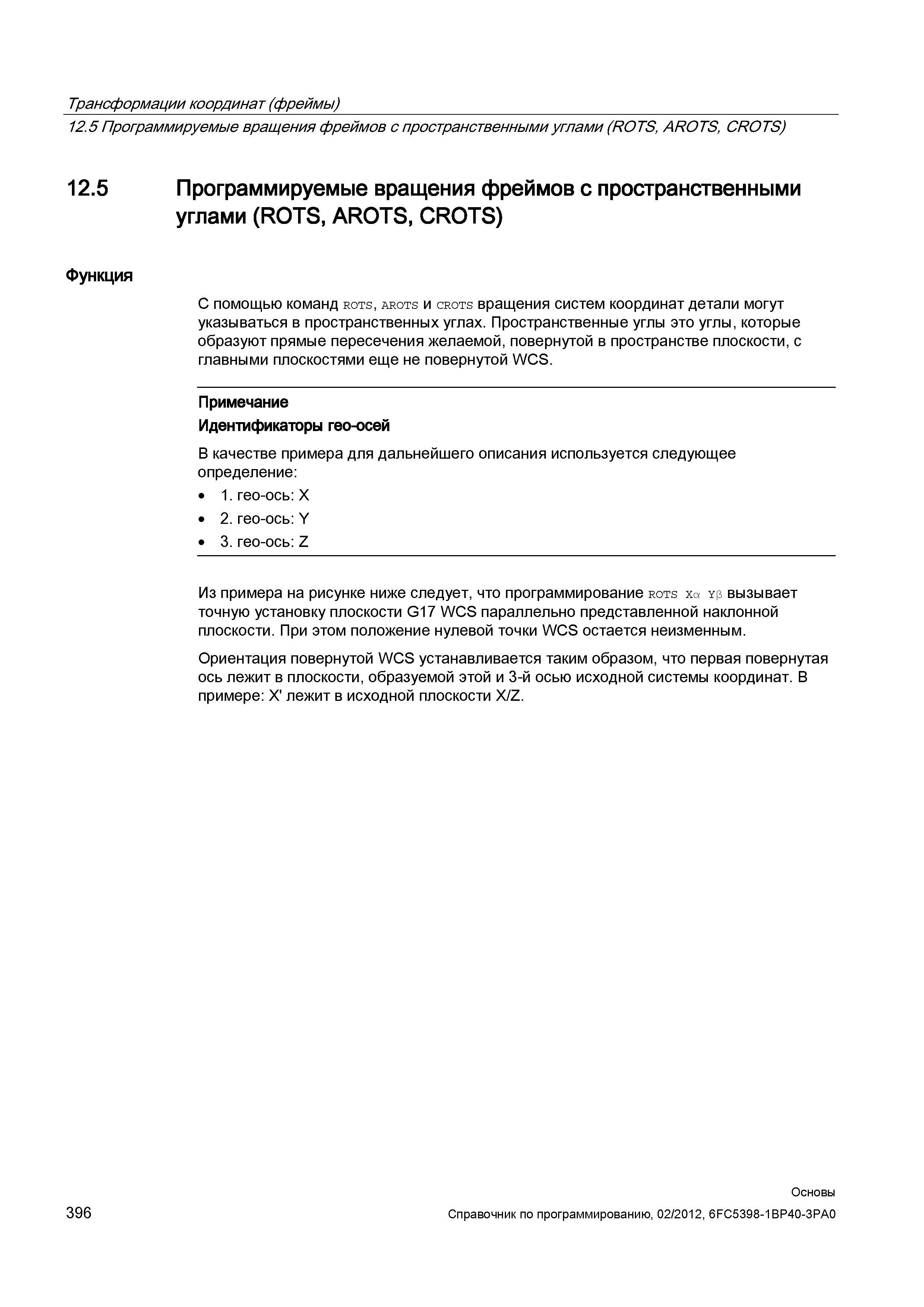

Программируемые вращения фреймов с пространственными углами (ROTS AROTS CROTS) Функция С помощью команд rots arots и crots вращения систем координат детали могут указываться в пространственных углах. Пространственные углы это углы которые образуют прямые пересечения желаемой повернутой в пространстве плоскости с главными плоскостями еще не повернутой WCS. Примечание Идентификаторы гео-осей В качестве примера для дальнейшего описания используется следующее определение 1. гео-ось X 2. гео-ось Y 3. гео-ось Z Из примера на рисунке ниже следует что программирование rots ха ур вызывает точную установку плоскости G17 WCS параллельно представленной наклонной плоскости. При этом положение нулевой точки WCS остается неизменным. Ориентация повернутой WCS устанавливается таким образом что первая повернутая ось лежит в плоскости образуемой этой и 3-й осью исходной системы координат. В примере X' лежит в исходной плоскости X Z. 396 Основы Трансформации координат (фреймы) 12.5 Программируемые вращения фреймов с пространственными углами (ROTS AROTS CROTS) 12.5
