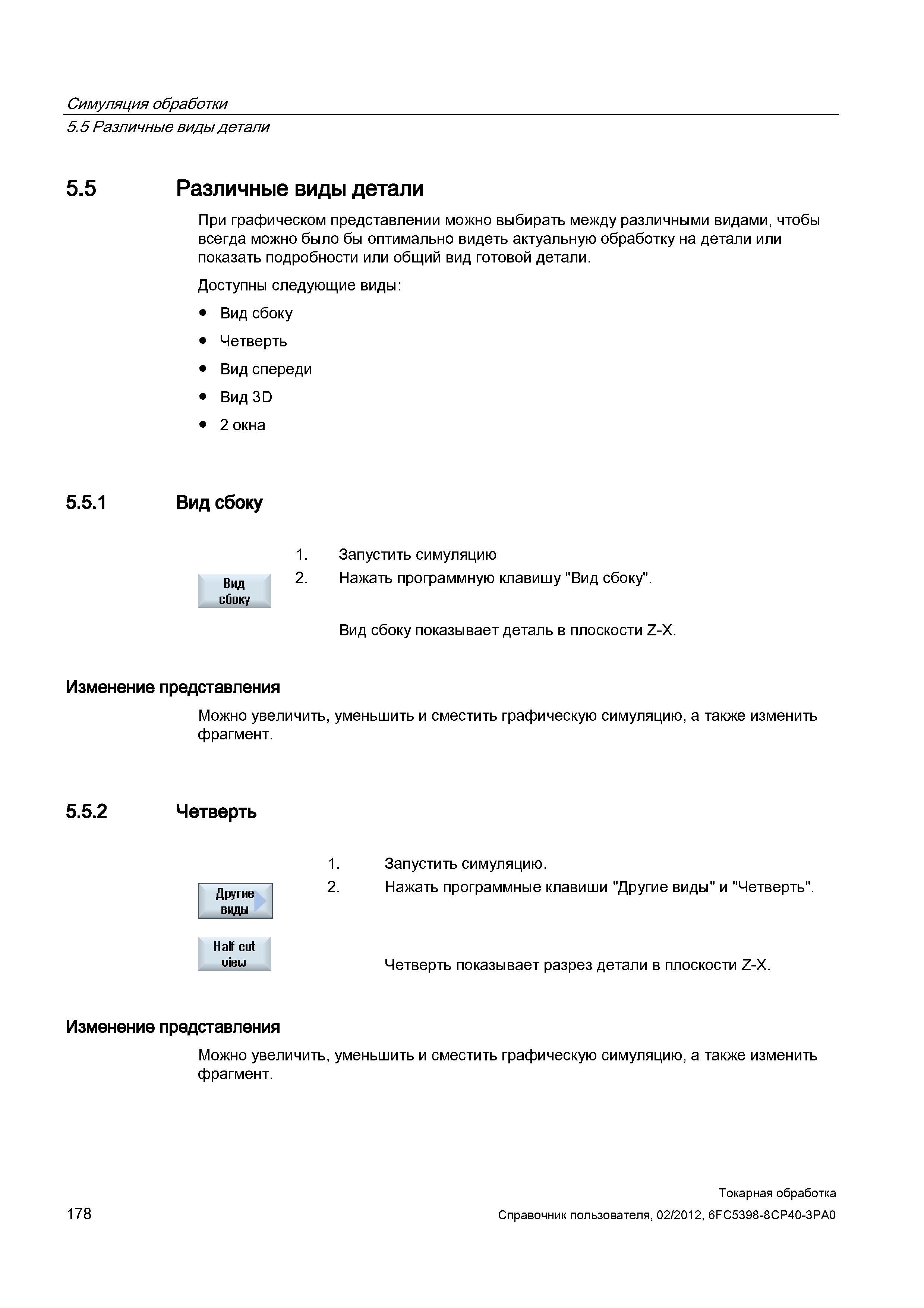

В УЧПУ Siemens Sinumerik 840D sl 828D при графическом представлении можно выбирать между различными видами, чтобы всегда можно было бы оптимально видеть актуальную обработку на детали или показать подробности или общий вид готовой детали. Доступны следующие виды: Вид сбоку Четверть Вид спереди Вид 3D 2 окна 5.5.1 Вид сбоку 1. Запустить симуляцию Вчд 2. Нажать программную клавишу "Вид сбоку". сбоку Вид сбоку показывает деталь в плоскости Z-X. Изменение представления Можно увеличить, уменьшить и сместить графическую симуляцию, а также изменить фрагмент. 5.5.2 Четверть Другие виды 1. Запустить симуляцию. 2. Нажать программные клавиши "Другие виды" и "Четверть". Half cut uieu Четверть показывает разрез детали в плоскости Z-X. Изменение представления Можно увеличить, уменьшить и сместить графическую симуляцию, а также изменить фрагмент. 178 Токарная обработка Справочник пользователя, Симуляция обработки 5.5 Различные виды детали 5.5 Различные виды детали
