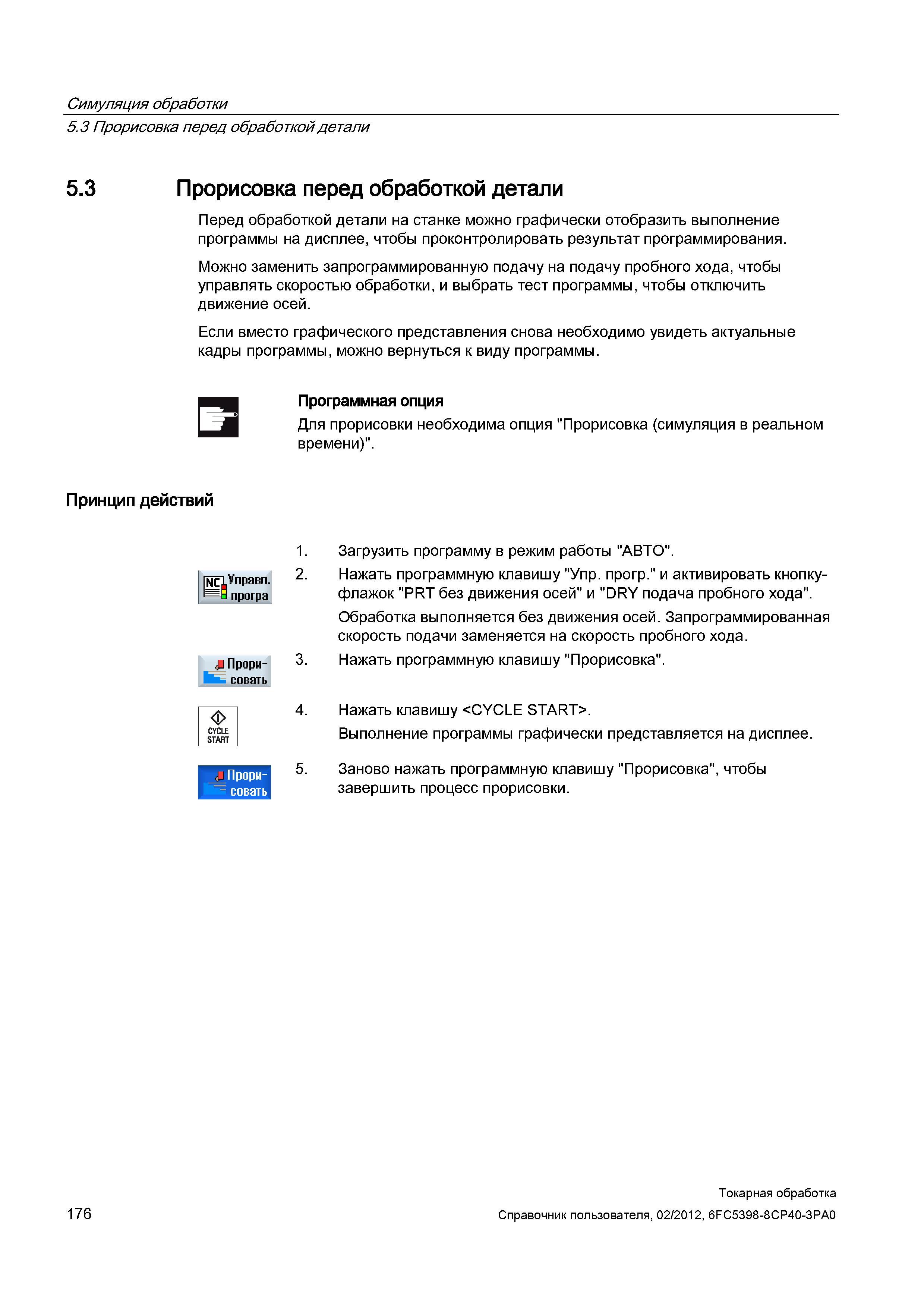

176 Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Токарная обработка Вер. 2012 Стр.176 |
|||||
Перед обработкой детали на станке можно графически отобразить выполнение программы на дисплее, чтобы проконтролировать результат программированияПеред обработкой детали на станке можно графически отобразить выполнение программы на дисплее, чтобы проконтролировать результат программирования. Можно заменить запрограммированную подачу на подачу пробного хода, чтобы управлять скоростью обработки, и выбрать тест программы, чтобы отключить движение осей. Если вместо графического представления снова необходимо увидеть актуальные кадры программы, можно вернуться к виду программы. Программная опция Для прорисовки необходима опция "Прорисовка (симуляция в реальном времени)". Принцип действий 1. Загрузить программу в режим работы "АВТО". NrLVnpaBn 2. Нажать программную клавишу "Упр. прогр." и активировать кнопку- Мз програ флажок "PRT без движения осей" и "DRY подача пробного хода". Обработка выполняется без движения осей. Запрограммированная скорость подачи заменяется на скорость пробного хода. 3. Нажать программную клавишу "Прорисовка". 4. Нажать клавишу |
|||||
