В промежуточной точке P СЧПУ выполняет команды как к примеру движения подачи или функции переключения Эти операторы программируются в кадрах

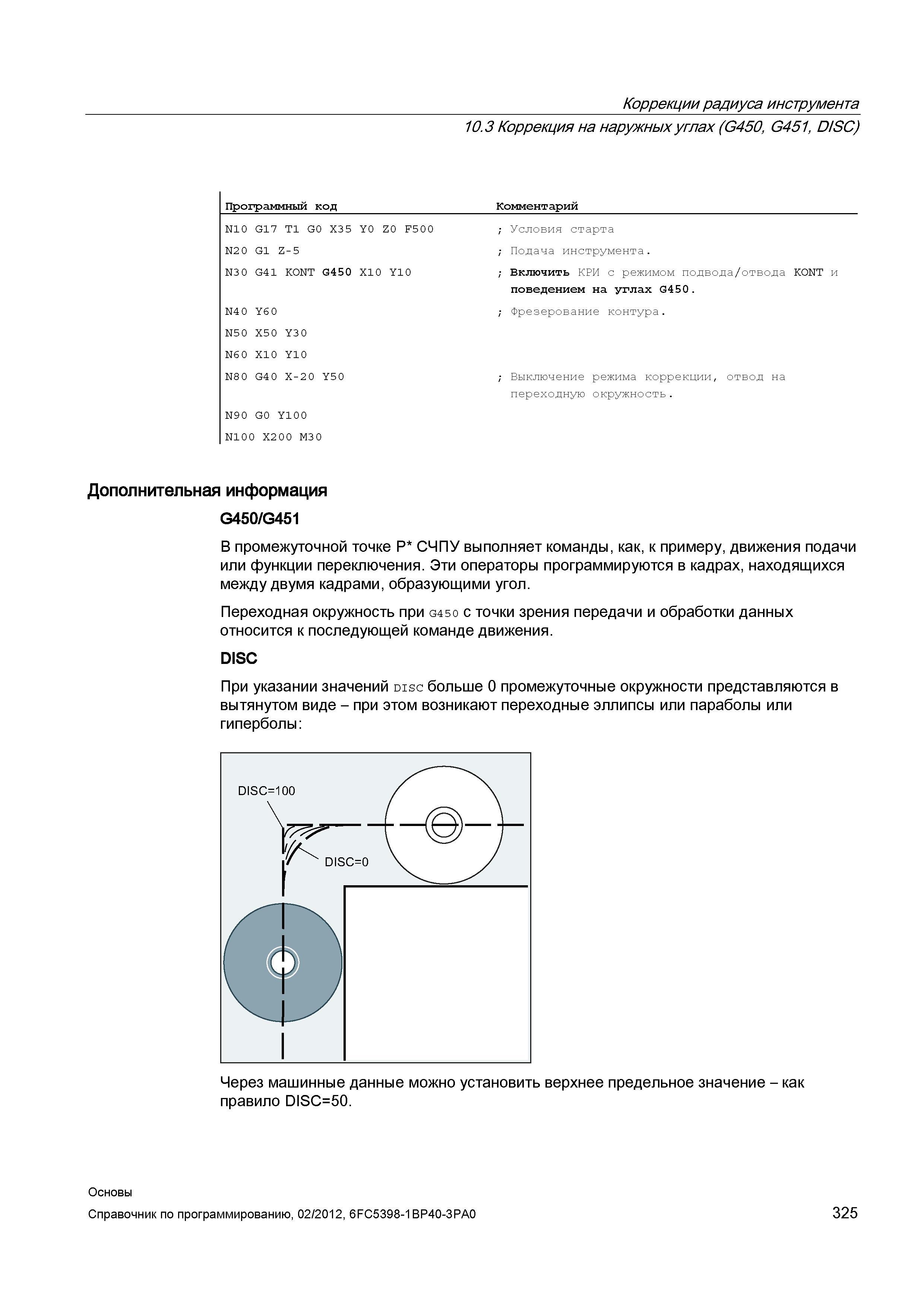

В промежуточной точке P СЧПУ выполняет команды как к примеру движения подачи или функции переключения. Эти операторы программируются в кадрах находящихся между двумя кадрами образующими угол. Переходная окружность при G4 5O с точки зрения передачи и обработки данных относится к последующей команде движения. DISC При указании значений disc больше 0 промежуточные окружности представляются в вытянутом виде - при этом возникают переходные эллипсы или параболы или гиперболы Через машинные данные можно установить верхнее предельное значение - как правило DISC50. Основы 325 Коррекции радиуса инструмента 10.3 Коррекция на наружных углах (G450 G451 DISC) Программный код Комментарий N1O G17 Т1 GO X3 5 YO ZO F5OO Условия старта N2O G1 Z-5 Подача инструмента. N3O G41 KONT G450 X1O Y1O Включить КРИ с режимом подвода отвода KONT и поведением на углах G450. N4O Y6O Фрезерование контура. N5O X5O Y3O N6O X1O Y1O N8O G4O X-2O Y5O Выключение режима коррекции отвод на переходную окружность. N9O GO Y1OO N1OO X2OO M3O Дополнительная информация G450 G451
