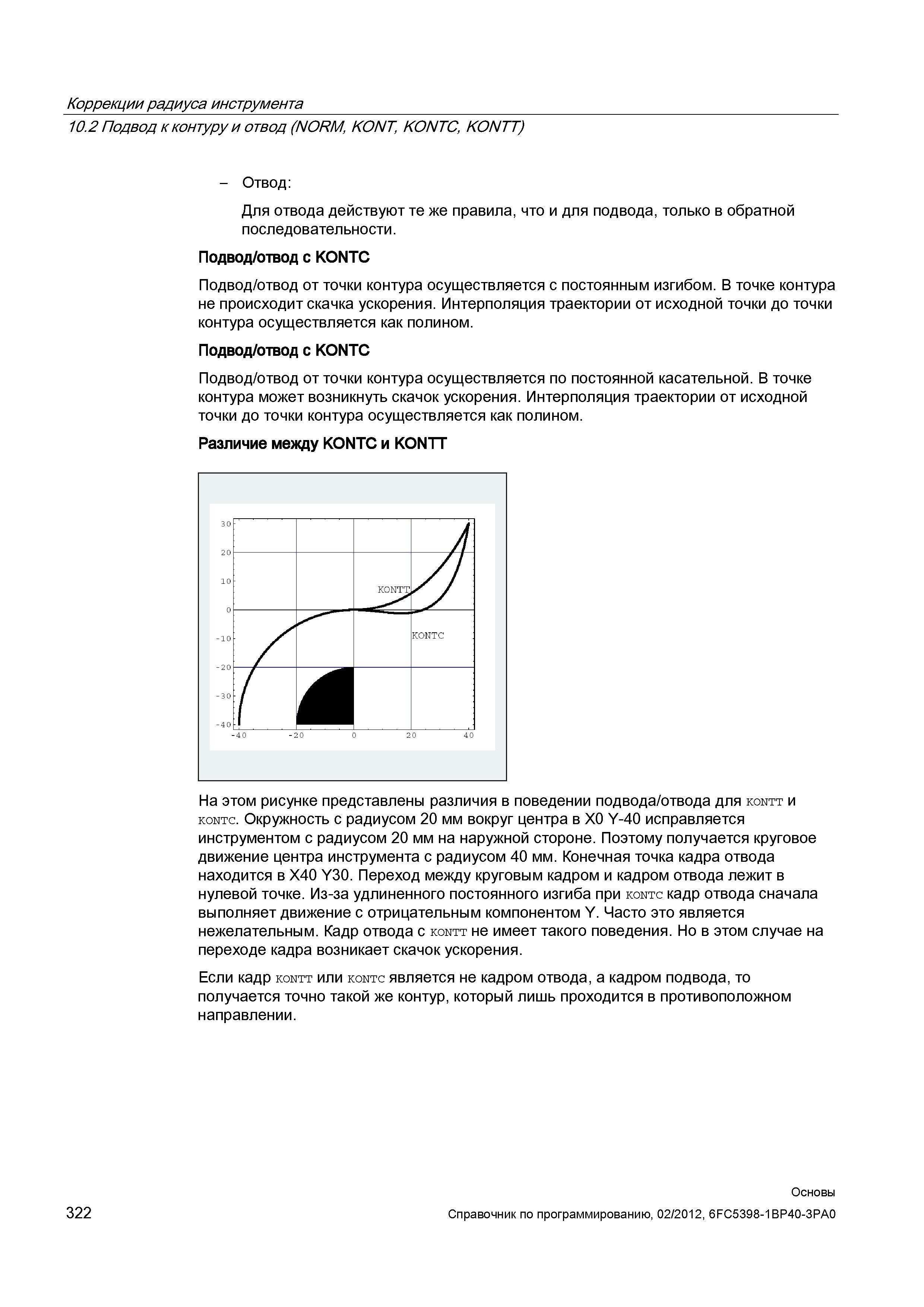

Подвод отвод от точки контура осуществляется с постоянным изгибом. В точке контура не происходит скачка ускорения. Интерполяция траектории от исходной точки до точки контура осуществляется как полином. Подвод отвод с KONTC Подвод отвод от точки контура осуществляется по постоянной касательной. В точке контура может возникнуть скачок ускорения. Интерполяция траектории от исходной точки до точки контура осуществляется как полином. Различие между KONTC и KONTT На этом рисунке представлены различия в поведении подвода отвода для кошт и кошс. Окружность с радиусом 20 мм вокруг центра в X0 Y-40 исправляется инструментом с радиусом 20 мм на наружной стороне. Поэтому получается круговое движение центра инструмента с радиусом 40 мм. Конечная точка кадра отвода находится в X40 Y30. Переход между круговым кадром и кадром отвода лежит в нулевой точке. Из-за удлиненного постоянного изгиба при тшс кадр отвода сначала выполняет движение с отрицательным компонентом Y. Часто это является нежелательным. Кадр отвода с кошт не имеет такого поведения. Но в этом случае на переходе кадра возникает скачок ускорения. Если кадр кошт или кошс является не кадром отвода а кадром подвода то получается точно такой же контур который лишь проходится в противоположном направлении. 322 Основы Коррекции радиуса инструмента 10.2 Подвод к контуру и отвод (NORM KONT KONTC KONTT) - Отвод Для отвода действуют те же правила что и для подвода только в обратной последовательности. Подвод отвод с KONTC
