Учитывать, что точка смены инструмента относится к нулевой точке револьвера, а не к острию инструмента XT Точка смены инструмента X 0 ZT Точка см

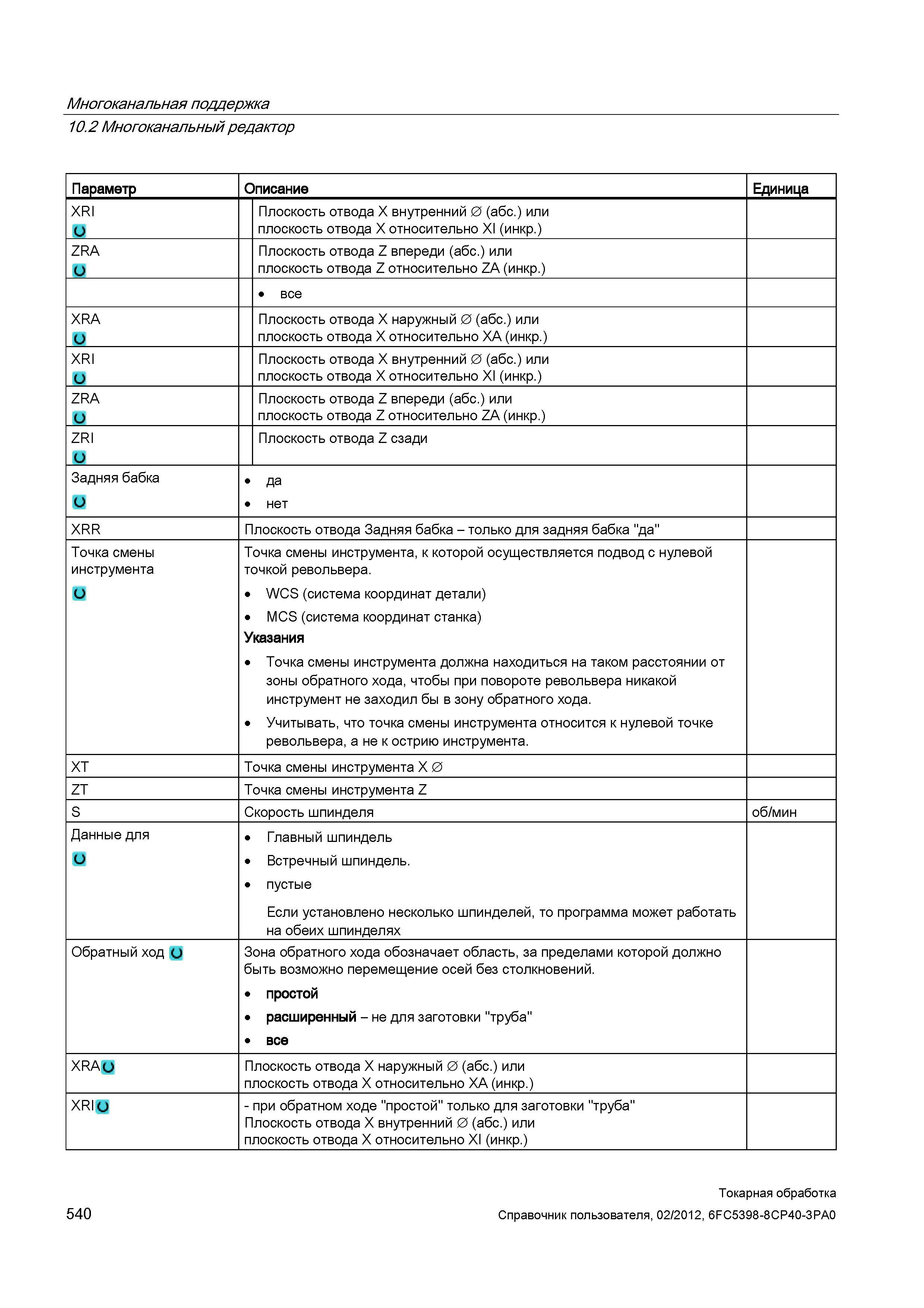

Учитывать, что точка смены инструмента относится к нулевой точке револьвера, а не к острию инструмента. XT Точка смены инструмента X 0 ZT Точка смены инструмента Z S Скорость шпинделя об/мин Данные для Главный шпиндель Встречный шпиндель. пустые Если установлено несколько шпинделей, то программа может работать на обеих шпинделях Обратный ход (J Зона обратного хода обозначает область, за пределами которой должно быть возможно перемещение осей без столкновений. простой расширенный - не для заготовки "труба" все XRAO Плоскость отвода X наружный 0 (абс.) или плоскость отвода X относительно XA (инкр.) XRI (J - при обратном ходе "простой" только для заготовки "труба" Плоскость отвода X внутренний 0 (абс.) или плоскость отвода X относительно XI (инкр.) 540 Токарная обработка Справочник пользователя, Многоканальная поддержка 10.2 Многоканальный редактор Параметр Описание Единица XRI О Плоскость отвода X внутренний 0 (абс.) или плоскость отвода X относительно XI (инкр.) ZRA О Плоскость отвода Z впереди (абс.) или плоскость отвода Z относительно ZA (инкр.) все XRA О Плоскость отвода X наружный 0 (абс.) или плоскость отвода X относительно XA (инкр.) XRI и Плоскость отвода X внутренний 0 (абс.) или плоскость отвода X относительно XI (инкр.) ZRA и Плоскость отвода Z впереди (абс.) или плоскость отвода Z относительно ZA (инкр.) ZRI и Плоскость отвода Z сзади Задняя бабка да нет XRR Плоскость отвода Задняя бабка - только для задняя бабка "да" Точка смены инструмента Точка смены инструмента, к которой осуществляется подвод с нулевой точкой револьвера. WCS (система координат детали) MCS (система координат станка) Указания Точка смены инструмента должна находиться на таком расстоянии от зоны обратного хода, чтобы при повороте револьвера никакой инструмент не заходил бы в зону обратного хода.
