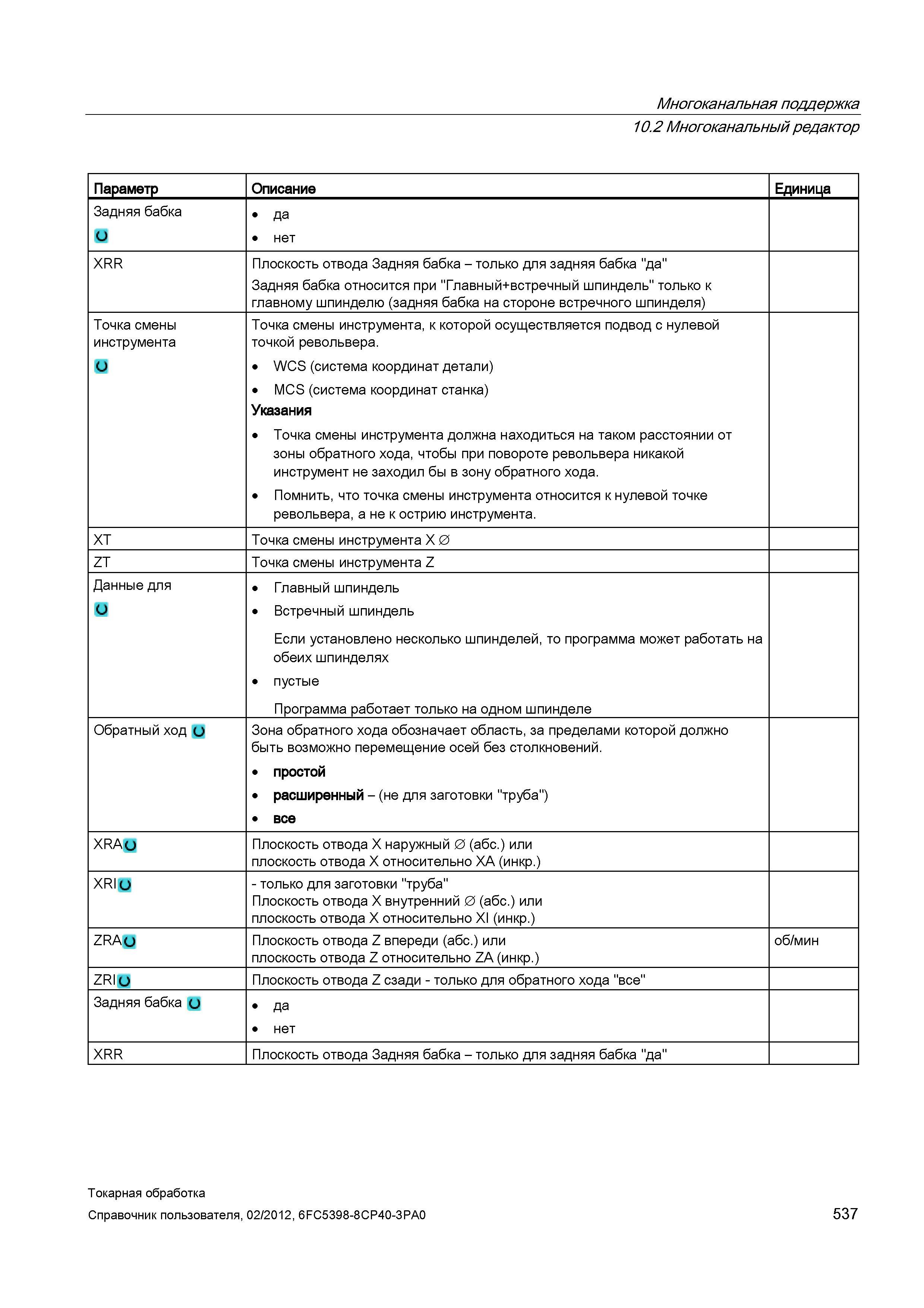

Точка смены инструмента, к которой осуществляется подвод с нулевой точкой револьвера WCS (система координат детали) MCS (система координат станка

Точка смены инструмента, к которой осуществляется подвод с нулевой точкой револьвера. WCS (система координат детали) MCS (система координат станка) Указания Точка смены инструмента должна находиться на таком расстоянии от зоны обратного хода, чтобы при повороте револьвера никакой инструмент не заходил бы в зону обратного хода. Помнить, что точка смены инструмента относится к нулевой точке револьвера, а не к острию инструмента. XT Точка смены инструмента X 0 ZT Точка смены инструмента Z Данные для Главный шпиндель Встречный шпиндель Если установлено несколько шпинделей, то программа может работать на обеих шпинделях пустые Программа работает только на одном шпинделе Обратный ход О Зона обратного хода обозначает область, за пределами которой должно быть возможно перемещение осей без столкновений. простой расширенный - (не для заготовки "труба") все XRA (J Плоскость отвода X наружный 0 (абс.) или плоскость отвода X относительно XA (инкр.) XRIО - только для заготовки "труба" Плоскость отвода X внутренний 0 (абс.) или плоскость отвода X относительно XI (инкр.) ZRAU Плоскость отвода Z впереди (абс.) или плоскость отвода Z относительно ZA (инкр.) об/мин ZRIu Плоскость отвода Z сзади - только для обратного хода "все" Задняя бабка и да нет XRR Плоскость отвода Задняя бабка - только для задняя бабка "да" Токарная обработка Справочник пользователя, 537 Многоканальная поддержка 10.2 Многоканальный редактор Параметр Описание Единица Задняя бабка да нет XRR Плоскость отвода Задняя бабка - только для задняя бабка "да" Задняя бабка относится при "Главный+встречный шпиндель" только к главному шпинделю (задняя бабка на стороне встречного шпинделя) Точка смены инструмента
