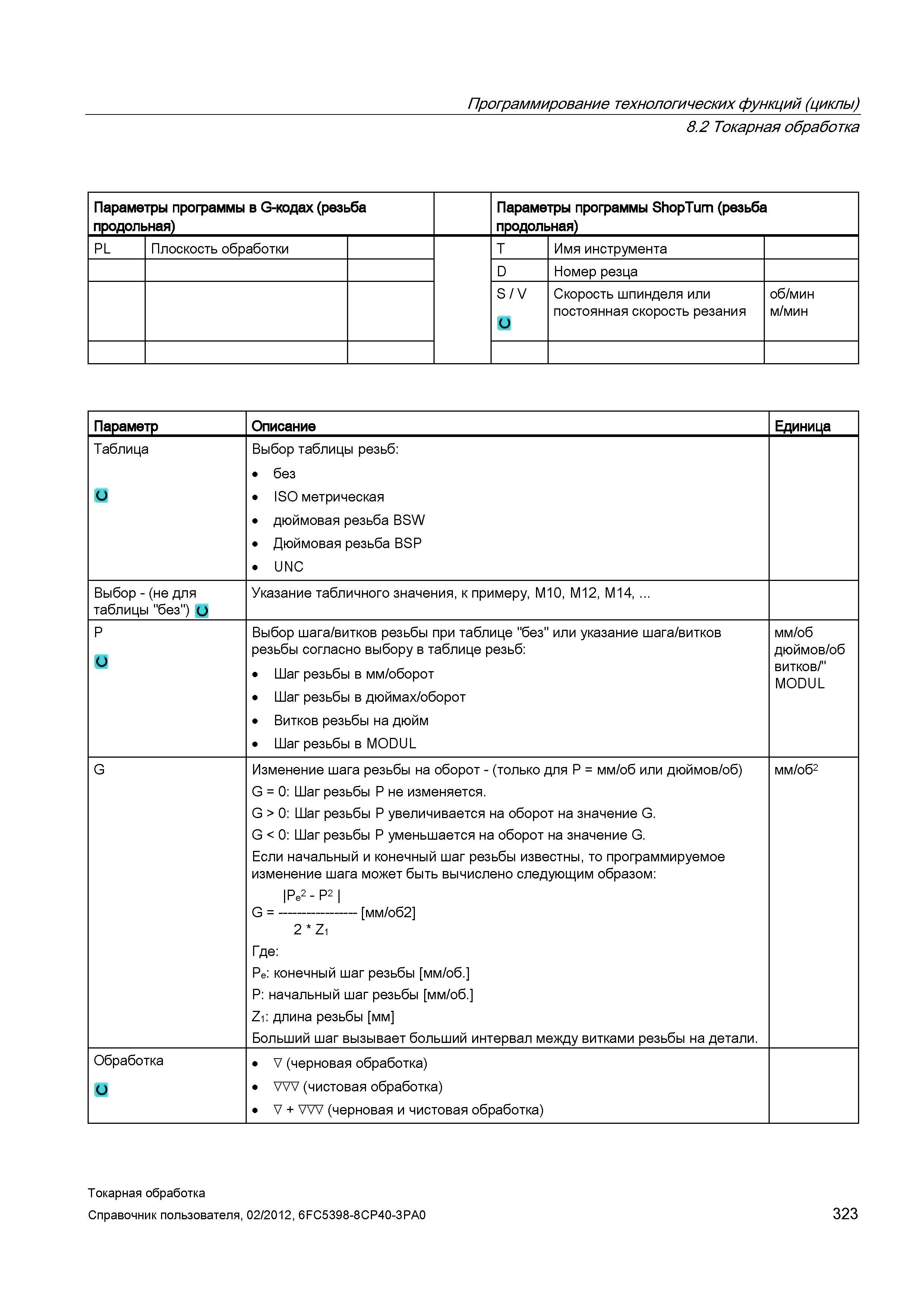

Токарная обработка Параметры программы в G-кодах (резьба продольная) Параметры программы ShopTurn PL Плоскость обработки T Имя инструмента D Номер резца S / V Скорость шпинделя или постоянная скорость резания об/мин м/мин Параметр Описание Единица Таблица Выбор таблицы резьб: без ISO метрическая дюймовая резьба BSW Дюймовая резьба BSP UNC Выбор - (не для таблицы "без") о Указание табличного значения, к примеру, M10, M12, M14, Р Выбор шага/витков резьбы при таблице "без" или указание шага/витков резьбы согласно выбору в таблице резьб: Шаг резьбы в мм/оборот Шаг резьбы в дюймах/оборот Витков резьбы на дюйм Шаг резьбы в MODUL мм/об дюймов/об витков/" MODUL G Изменение шага резьбы на оборот - (только для P = мм/об или дюймов/об) G = 0: Шаг резьбы Р не изменяется. G > 0: Шаг резьбы Р увеличивается на оборот на значение G. G < 0: Шаг резьбы Р уменьшается на оборот на значение G. Если начальный и конечный шаг резьбы известны, то программируемое изменение шага может быть вычислено следующим образом: Pe2 - P2 G = мм/об2 2 Z1 Где: Pe: конечный шаг резьбы мм/об. P: начальный шаг резьбы мм/об. Z1: длина резьбы мм Больший шаг вызывает больший интервал между витками резьбы на детали. мм/об2 Обработка V (черновая обработка) (чистовая обработка) V + (черновая и чистовая обработка) Токарная обработка Справочник пользователя, 323 Программирование технологических функций (циклы) 8.2 (резьба продольная)
