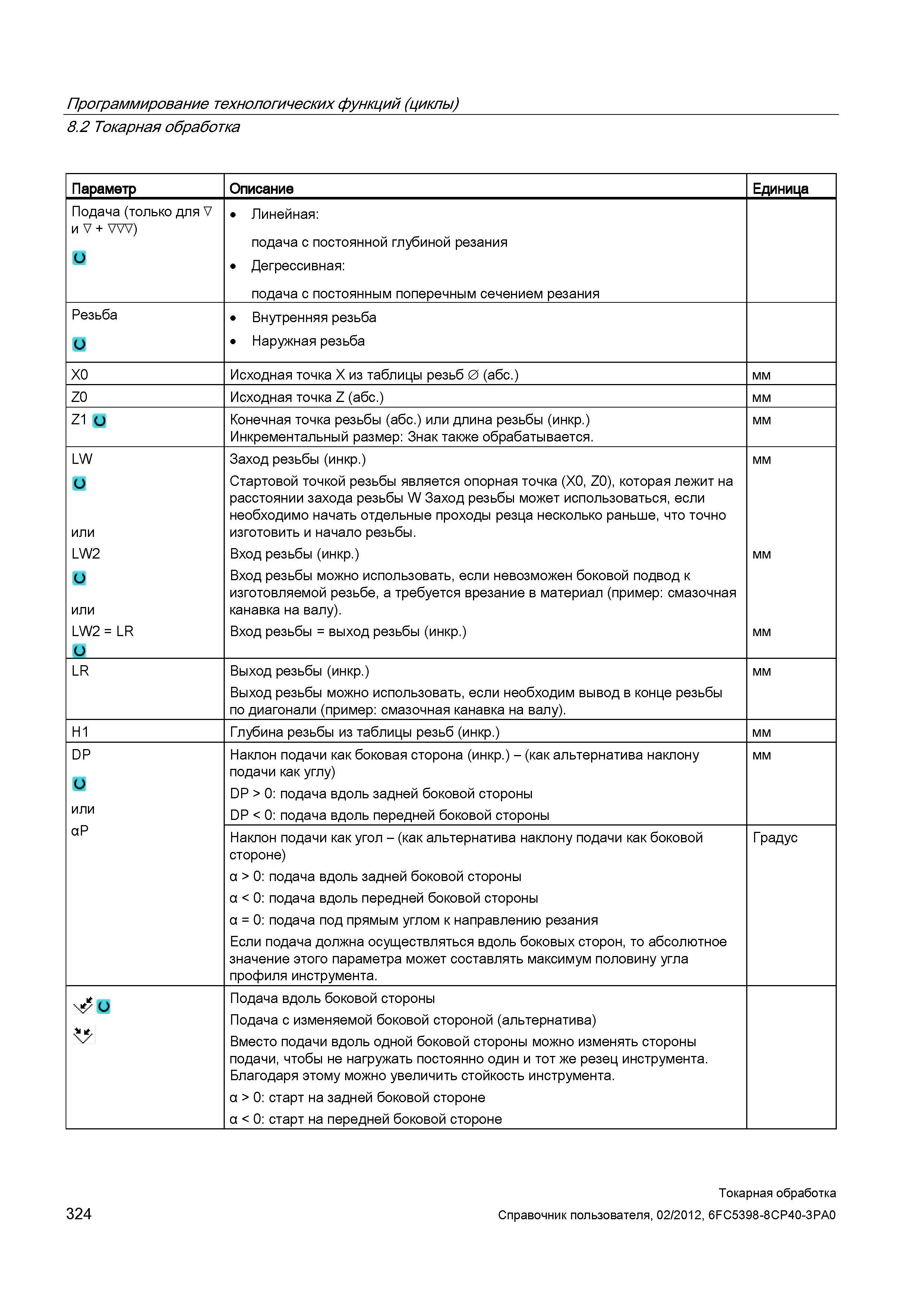

Токарная обработка Параметр Описание Единица Подача (только для V и V + ) Линейная: подача с постоянной глубиной резания Дегрессивная: подача с постоянным поперечным сечением резания Резьба Внутренняя резьба Наружная резьба X0 Исходная точка X из таблицы резьб 0 (абс.) мм Z0 Исходная точка Z (абс.) мм Z1 и Конечная точка резьбы (абс.) или длина резьбы (инкр.) Инкрементальный размер: Знак также обрабатывается. мм LW или LW2 или LW2 = LR и Заход резьбы (инкр.) Стартовой точкой резьбы является опорная точка (X0, Z0), которая лежит на расстоянии захода резьбы W Заход резьбы может использоваться, если необходимо начать отдельные проходы резца несколько раньше, что точно изготовить и начало резьбы. Вход резьбы (инкр.) Вход резьбы можно использовать, если невозможен боковой подвод к изготовляемой резьбе, а требуется врезание в материал (пример: смазочная канавка на валу). Вход резьбы = выход резьбы (инкр.) мм LR Выход резьбы (инкр.) Выход резьбы можно использовать, если необходим вывод в конце резьбы по диагонали (пример: смазочная канавка на валу). мм H1 Глубина резьбы из таблицы резьб (инкр.) мм DP или аР Наклон подачи как боковая сторона (инкр.) - (как альтернатива наклону подачи как углу) DP > 0: подача вдоль задней боковой стороны DP < 0: подача вдоль передней боковой стороны мм Наклон подачи как угол - (как альтернатива наклону подачи как боковой стороне) а > 0: подача вдоль задней боковой стороны а < 0: подача вдоль передней боковой стороны а = 0: подача под прямым углом к направлению резания Если подача должна осуществляться вдоль боковых сторон, то абсолютное значение этого параметра может составлять максимум половину угла профиля инструмента. Градус / О Подача вдоль боковой стороны Подача с изменяемой боковой стороной (альтернатива) Вместо подачи вдоль одной боковой стороны можно изменять стороны подачи, чтобы не нагружать постоянно один и тот же резец инструмента. Благодаря этому можно увеличить стойкость инструмента. а > 0: старт на задней боковой стороне а < 0: старт на передней боковой стороне 324 Токарная обработка Справочник пользователя, Программирование технологических функций (циклы) 8.2
