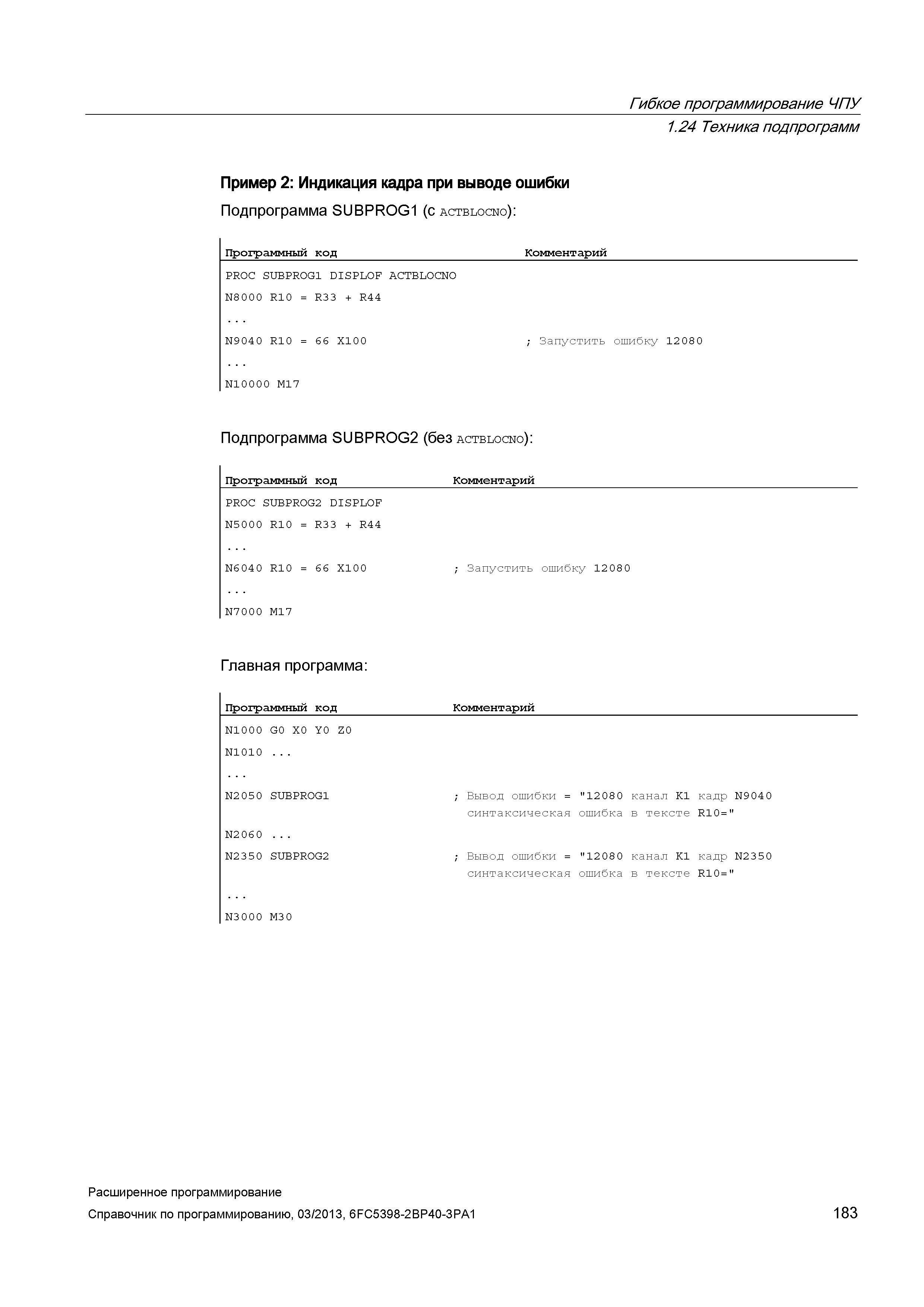

Гибкое программирование ЧПУ 1.24 Техника подпрограмм Пример 2: Индикация кадра при выводе ошибки Подпрограмма SUBPROG1 (с actblocno): Программный код Комментарий PROC SUBPROG1 DISPLOF ACTBLOCNO N8000 R10 = R3 3 + R44 N9040 R10 = 66 X100 ; Запустить ошибку 12 08 0 N10000 M17 Подпрограмма SUBPROG2 (без actblocno): Программный код Комментарий PROC SUBPROG2 DISPLOF N5000 R10 = R3 3 + R44 N6040 R10 = 66 X100 ; Запустить ошибку 12 08 0 N7000 M17 Главная программа: Программный код Комментарий N1000 G0 X0 Y0 Z0 N1010 ... N2050 SUBPROG1 ; Вывод ошибки = "12080 канал K1 кадр N9040 синтаксическая ошибка в тексте R10=" N2060 ... N2350 SUBPROG2 ; Вывод ошибки = "12080 канал K1 кадр N2350 синтаксическая ошибка в тексте R10=" N3000 M30 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 183
