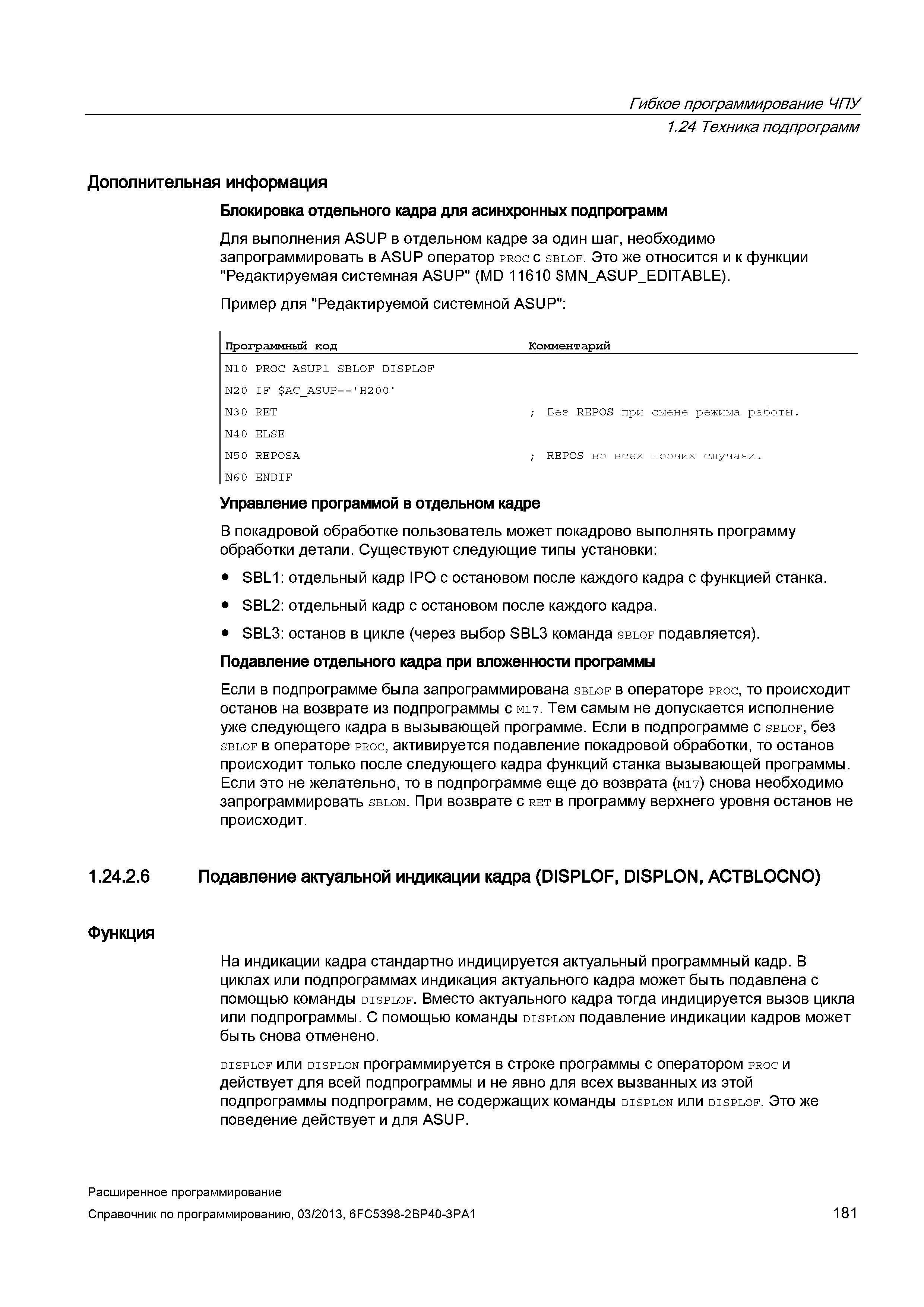

Гибкое программирование ЧПУ 1.24 Техника подпрограмм Дополнительная информация Блокировка отдельного кадра для асинхронных подпрограмм Для выполнения ASUP в отдельном кадре за один шаг, необходимо запрограммировать в ASUP оператор proc с sblof. Это же относится и к функции "Редактируемая системная ASUP" (MD 11610 MN_ASUP_EDITABLE). Пример для "Редактируемой системной ASUP": Программный код Комментарий N10 PROC ASUP1 SBLOF DISPLOF N2 0 IF AC_ASUP 'H200' N30 RET ; Без REPOS при смене режима работы. N4 0 ELSE N50 REPOSA ; REPOS во всех прочих случаях. N60 ENDIF Управление программой в отдельном кадре В покадровой обработке пользователь может покадрово выполнять программу обработки детали. Существуют следующие типы установки: SBL1: отдельный кадр IPO с остановом после каждого кадра с функцией станка. SBL2: отдельный кадр с остановом после каждого кадра. SBL3: останов в цикле (через выбор SBL3 команда sblof подавляется). Подавление отдельного кадра при вложенности программы Если в подпрограмме была запрограммирована sblof в операторе proc, то происходит останов на возврате из подпрограммы с M17. Тем самым не допускается исполнение уже следующего кадра в вызывающей программе. Если в подпрограмме с sblof, без sblof в операторе proc, активируется подавление покадровой обработки, то останов происходит только после следующего кадра функций станка вызывающей программы. Если это не желательно, то в подпрограмме еще до возврата (M17) снова необходимо запрограммировать sblon. При возврате с ret в программу верхнего уровня останов не происходит. 1.24.2.6 Подавление актуальной индикации кадра (DISPLOF, DISPLON, ACTBLOCNO) Функция На индикации кадра стандартно индицируется актуальный программный кадр. В циклах или подпрограммах индикация актуального кадра может быть подавлена с помощью команды displof. Вместо актуального кадра тогда индицируется вызов цикла или подпрограммы. С помощью команды displon подавление индикации кадров может быть снова отменено. displof или displon программируется в строке программы с оператором proc и действует для всей подпрограммы и не явно для всех вызванных из этой подпрограммы подпрограмм, не содержащих команды displon или displof. Это же поведение действует и для ASUP. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 181
