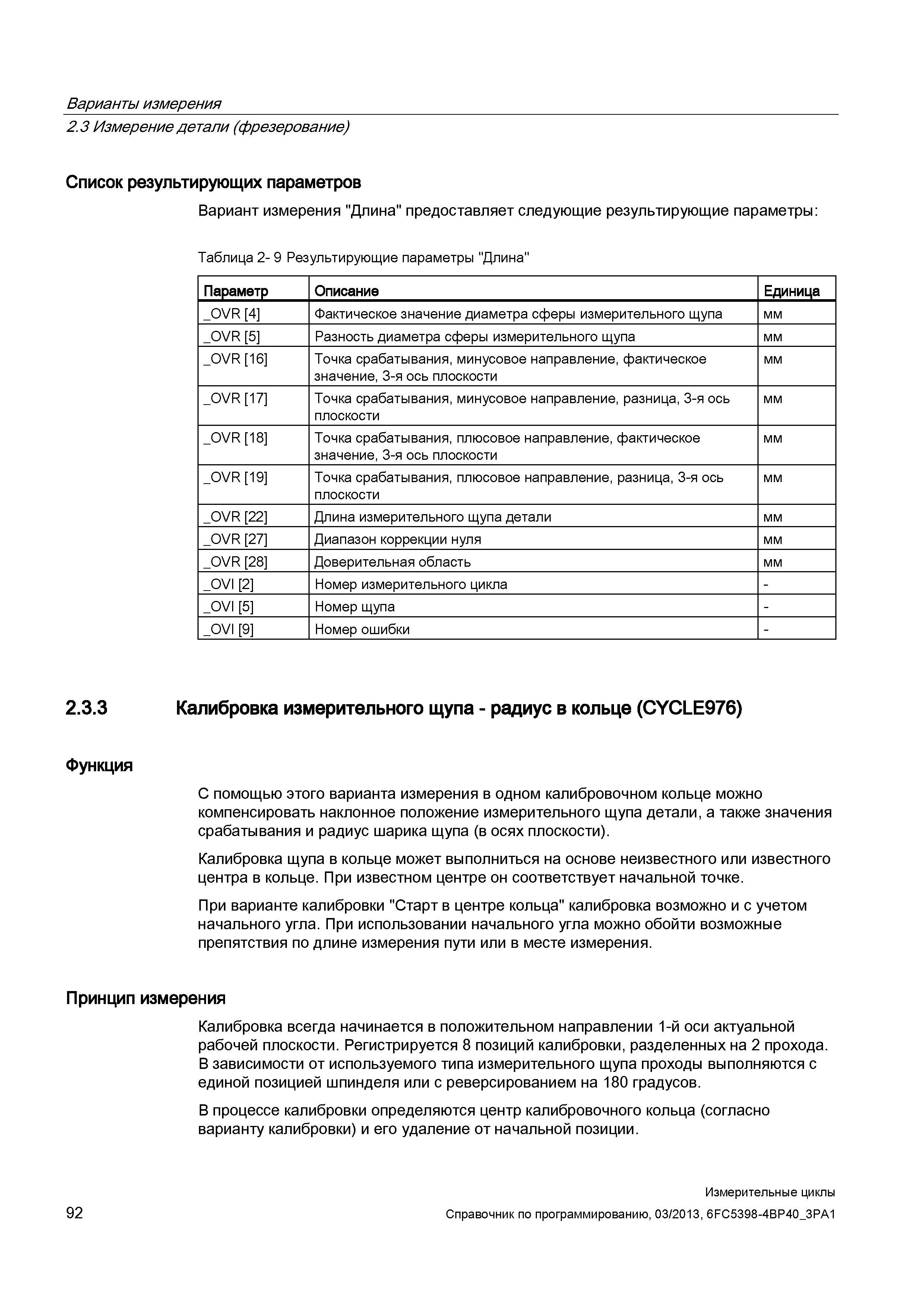

Варианты измерения 2.3 Измерение детали (фрезерование) Список результирующих параметров Вариант измерения "Длина" предоставляет следующие результирующие параметры: Таблица 2- 9 Результирующие параметры "Длина" Параметр Описание Единица _OVR 4 Фактическое значение диаметра сферы измерительного щупа мм _OVR 5 Разность диаметра сферы измерительного щупа мм _OVR 16 Точка срабатывания, минусовое направление, фактическое значение, 3-я ось плоскости мм _OVR 17 Точка срабатывания, минусовое направление, разница, 3-я ось плоскости мм _OVR 18 Точка срабатывания, плюсовое направление, фактическое значение, 3-я ось плоскости мм _OVR 19 Точка срабатывания, плюсовое направление, разница, 3-я ось плоскости мм _OVR 22 Длина измерительного щупа детали мм _OVR 27 Диапазон коррекции нуля мм _OVR 28 Доверительная область мм _OVI 2 Номер измерительного цикла - _OVI 5 Номер щупа - _OVI 9 Номер ошибки - 2.3.3 Калибровка измерительного щупа - радиус в кольце (CYCLE976) Функция С помощью этого варианта измерения в одном калибровочном кольце можно компенсировать наклонное положение измерительного щупа детали, а также значения срабатывания и радиус шарика щупа (в осях плоскости). Калибровка щупа в кольце может выполниться на основе неизвестного или известного центра в кольце. При известном центре он соответствует начальной точке. При варианте калибровки "Старт в центре кольца" калибровка возможно и с учетом начального угла. При использовании начального угла можно обойти возможные препятствия по длине измерения пути или в месте измерения. Принцип измерения Калибровка всегда начинается в положительном направлении 1-й оси актуальной рабочей плоскости. Регистрируется 8 позиций калибровки, разделенных на 2 прохода. В зависимости от используемого типа измерительного щупа проходы выполняются с единой позицией шпинделя или с реверсированием на 180 градусов. В процессе калибровки определяются центр калибровочного кольца (согласно варианту калибровки) и его удаление от начальной позиции. 92 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
