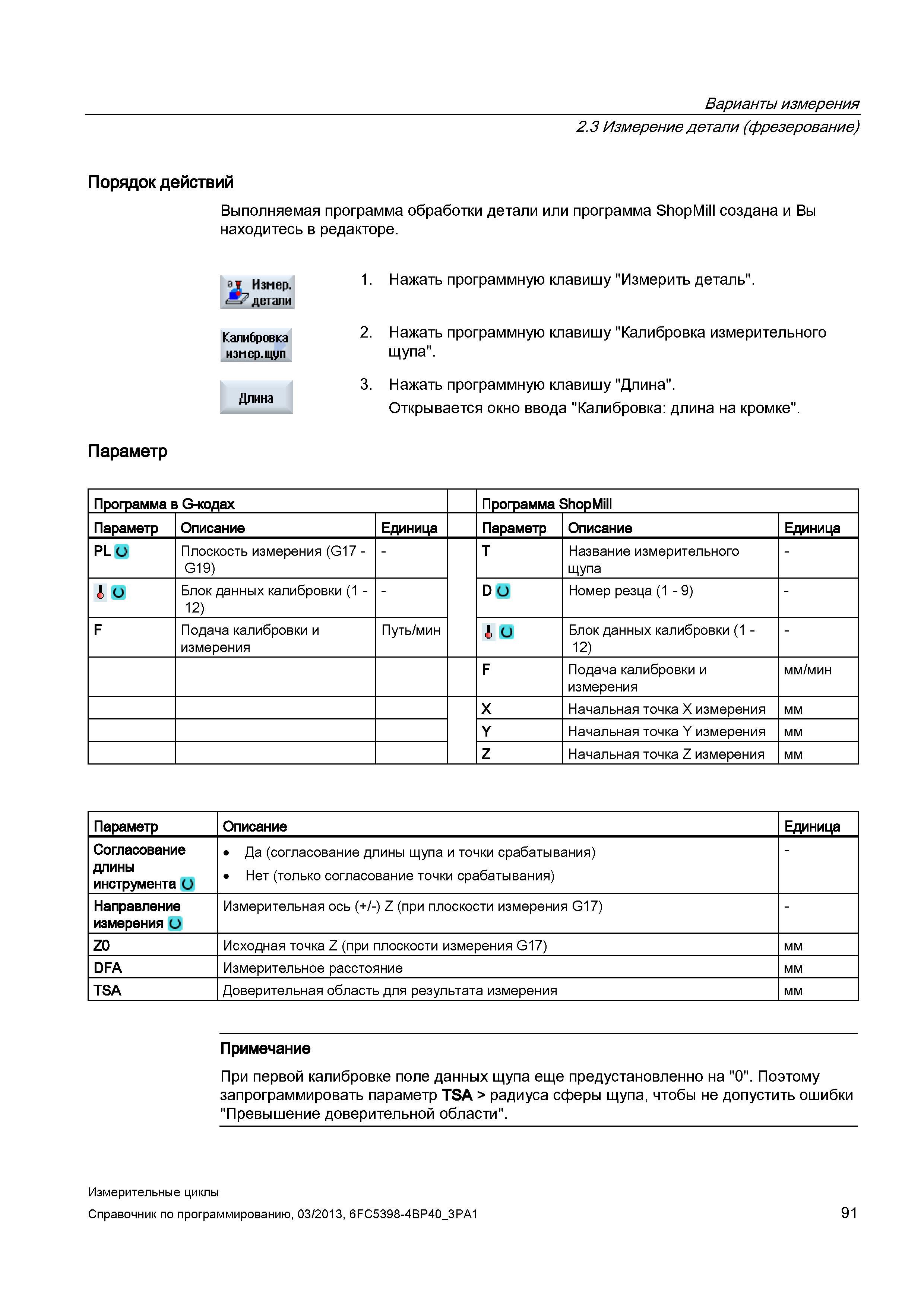

Варианты измерения 2.3 Измерение детали (фрезерование) Порядок действий Выполняемая программа обработки детали или программа ShopMill создана и Вы находитесь в редакторе. Нажать программную клавишу "Измерить деталь". Нажать программную клавишу "Калибровка измерительного щупа". Нажать программную клавишу "Длина". Открывается окно ввода "Калибровка: длина на кромке". Параметр Программа в G-кодах Программа ShopMill Параметр Описание Единица Параметр Описание Единица PL и Плоскость измерения (G17 -G19) - T Название измерительного щупа - и Блок данных калибровки (1 -12) - D и Номер резца (1 - 9) - F Подача калибровки и измерения Путь/мин и Блок данных калибровки (1 -12) - F Подача калибровки и измерения мм/мин X Начальная точка X измерения мм Y Начальная точка Y измерения мм Z Начальная точка Z измерения мм Параметр Описание Единица Согласование длины инструмента О Да (согласование длины щупа и точки срабатывания) Нет (только согласование точки срабатывания) - Направление измерения О Измерительная ось (+/-) Z (при плоскости измерения G17) - Z0 Исходная точка Z (при плоскости измерения G17) мм DFA Измерительное расстояние мм TSA Доверительная область для результата измерения мм Примечание При первой калибровке поле данных щупа еще предустановленно на "0". Поэтому запрограммировать параметр TSA > радиуса сферы щупа, чтобы не допустить ошибки "Превышение доверительной области". 01 Измер. S детали Калибровка измер. щуп Длина Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 91
