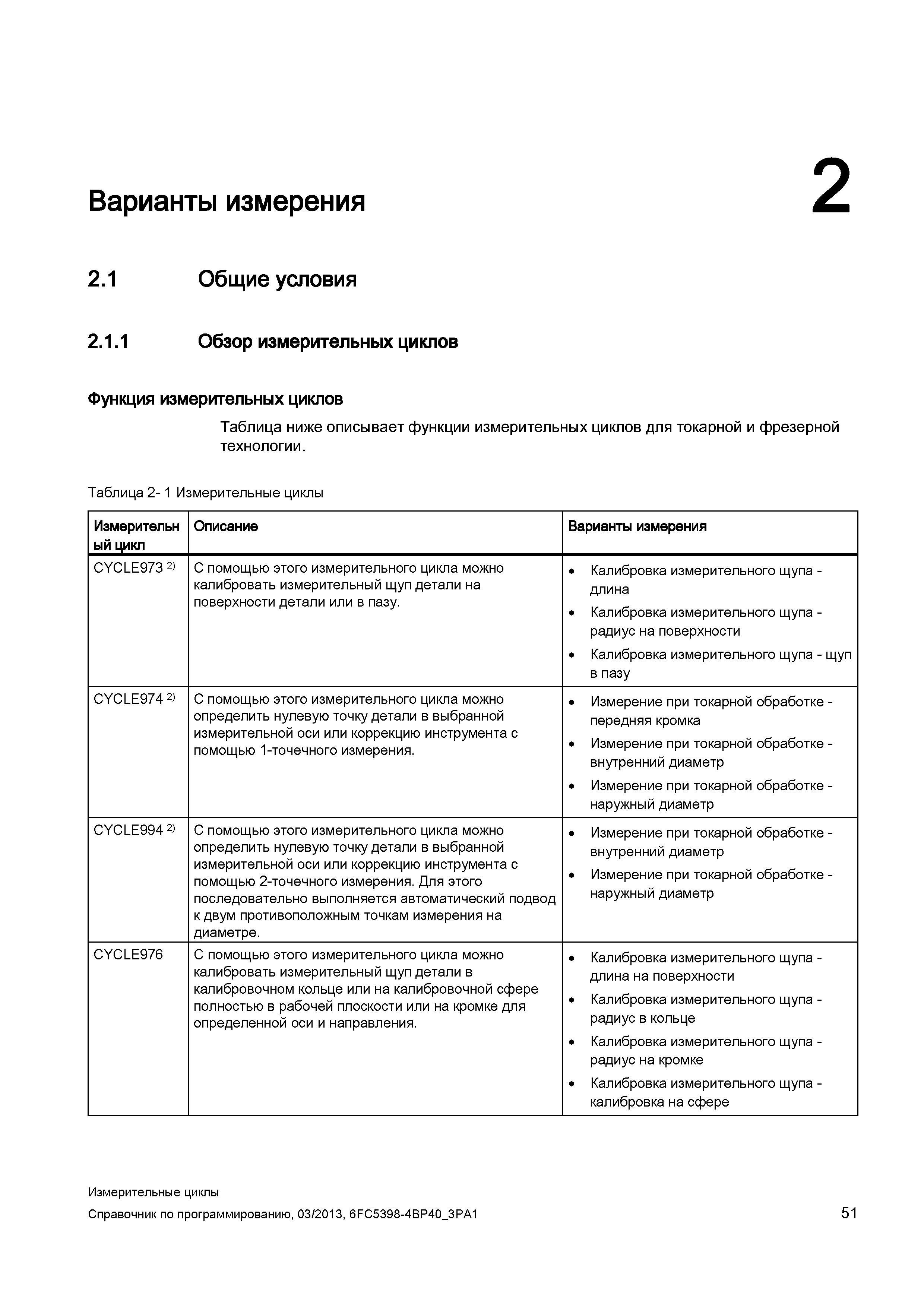

Варианты измерения 2 2.1 Общие условия 2.1.1 Обзор измерительных циклов Функция измерительных циклов Таблица ниже описывает функции измерительных циклов для токарной и фрезерной технологии. Таблица 2- 1 Измерительные циклы Измерительн ый цикл Описание Варианты измерения CYCLE973 2) С помощью этого измерительного цикла можно калибровать измерительный щуп детали на поверхности детали или в пазу. Калибровка измерительного щупа -длина Калибровка измерительного щупа -радиус на поверхности Калибровка измерительного щупа - щуп в пазу CYCLE974 2) С помощью этого измерительного цикла можно определить нулевую точку детали в выбранной измерительной оси или коррекцию инструмента с помощью 1-точечного измерения. Измерение при токарной обработке -передняя кромка Измерение при токарной обработке -внутренний диаметр Измерение при токарной обработке -наружный диаметр CYCLE994 2) С помощью этого измерительного цикла можно определить нулевую точку детали в выбранной измерительной оси или коррекцию инструмента с помощью 2-точечного измерения. Для этого последовательно выполняется автоматический подвод к двум противоположным точкам измерения на диаметре. Измерение при токарной обработке -внутренний диаметр Измерение при токарной обработке -наружный диаметр CYCLE976 С помощью этого измерительного цикла можно калибровать измерительный щуп детали в калибровочном кольце или на калибровочной сфере полностью в рабочей плоскости или на кромке для определенной оси и направления. Калибровка измерительного щупа -длина на поверхности Калибровка измерительного щупа -радиус в кольце Калибровка измерительного щупа -радиус на кромке Калибровка измерительного щупа -калибровка на сфере Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 51
