49 Руководство SIEMENS SINUMERIK 2013 840D sl / 828D Программирование измерительных циклов Стр.49 |
|||||

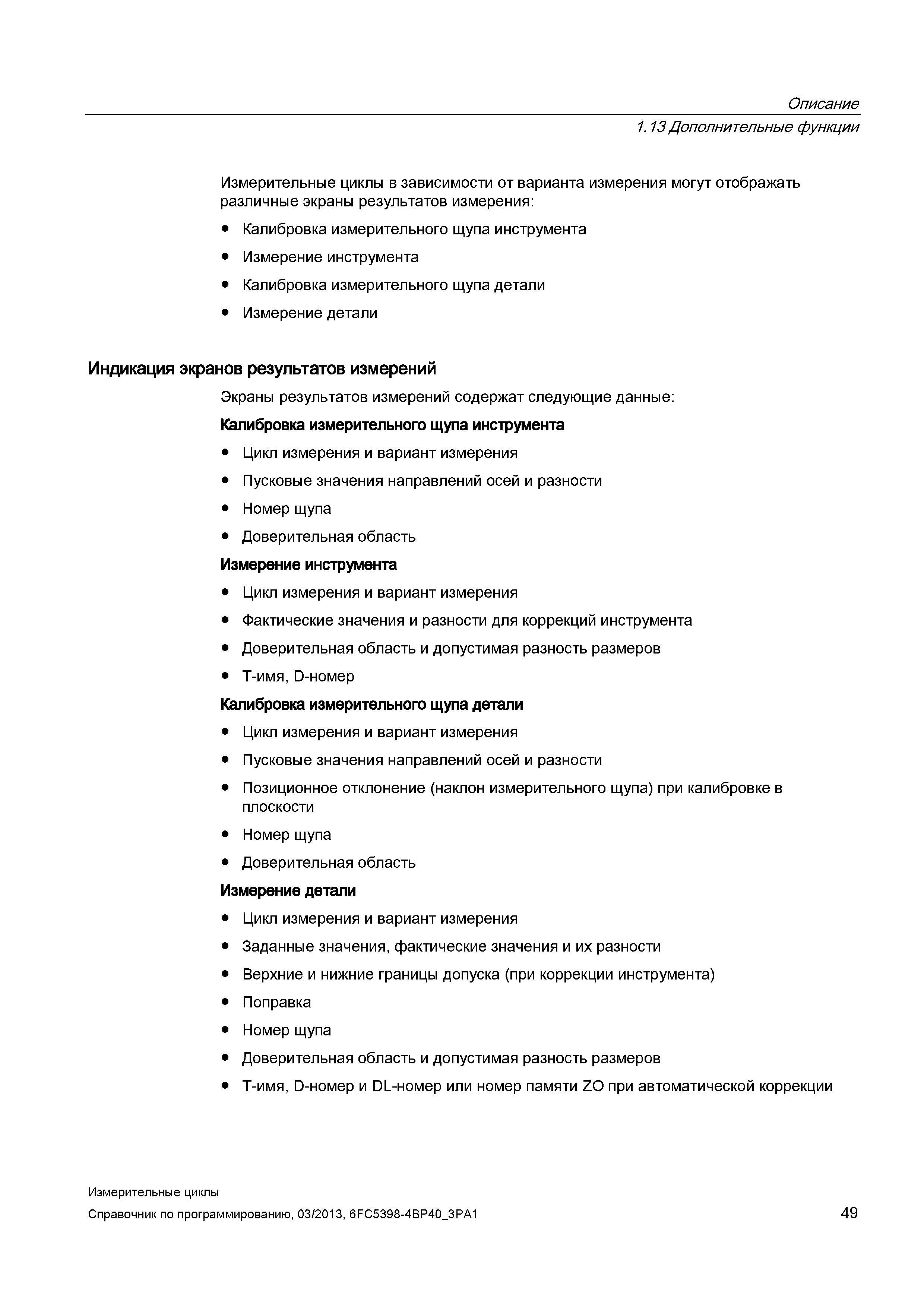

Руководство SIEMENS 2013 840D Измерительные циклы Стр. 49 0049 Lab2u Описание 1.13 Дополнительные функции Измерительные циклы в зависимости от варианта измерения могут отображать различные экраны результатов измерения: Калибровка измерительного щупа инструмента Измерение инструмента Калибровка измерительного щупа детали Измерение детали Индикация экранов результатов измерений Экраны результатов измерений содержат следующие данные: Калибровка измерительного щупа инструмента Цикл измерения и вариант измерения Пусковые значения направлений осей и разности Номер щупа Доверительная область Измерение инструмента Цикл измерения и вариант измерения Фактические значения и разности для коррекций инструмента Доверительная область и допустимая разность размеров T-имя, D-номер Калибровка измерительного щупа детали Цикл измерения и вариант измерения Пусковые значения направлений осей и разности Позиционное отклонение (наклон измерительного щупа) при калибровке в плоскости Номер щупа Доверительная область Измерение детали Цикл измерения и вариант измерения Заданные значения, фактические значения и их разности Верхние и нижние границы допуска (при коррекции инструмента) Поправка Номер щупа Доверительная область и допустимая разность размеров T-имя, D-номер и DL-номер или номер памяти ZO при автоматической коррекции Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 49 |
|||||
