Системы числового программного управления / CNC programming and machining

SIEMENS | Руководство SIEMENS 2013 840D sl / 828D Измерительные циклы (Всего 322 стр.)




44 Руководство SIEMENS SINUMERIK 2013 840D sl / 828D Программирование измерительных циклов Стр.44
44 Описание 1 11 Действие эмпирического значения, среднего значения и параметров допуска 1 11 Действие эмпирического значения, среднего значения и п Руководство SIEMENS SINUMERIK 840D sl / 828D Программирование измерительных циклов числового программного управления (ЧПУ) металлорежущих станков Вер. 2013 Стр. 44

Руководство SIEMENS 2013 840D Измерительные циклы Стр. 44 0044 Lab2u

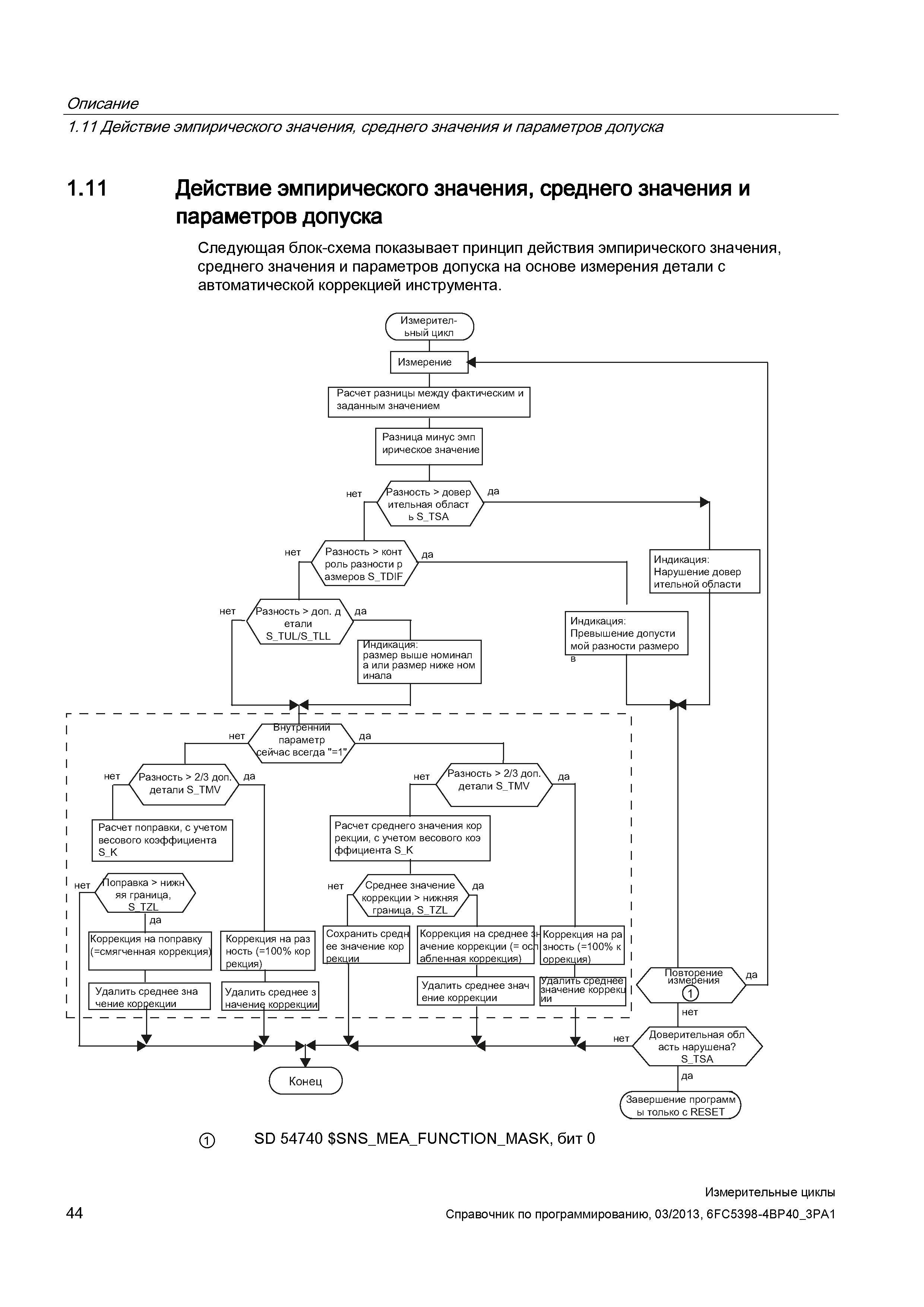

Описание 1.11 Действие эмпирического значения, среднего значения и параметров допуска 1.11 Действие эмпирического значения, среднего значения и параметров допуска Следующая блок-схема показывает принцип действия эмпирического значения, среднего значения и параметров допуска на основе измерения детали с автоматической коррекцией инструмента. SD 54740 SNS_MEA_FUNCTION_MASK, бит 0 44 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
